Dettagli:
|
| Nome: | Singolo cuscinetto a rulli cilindrico del complemento completo di fila | Tipo di alesaggio: | Dritto, foro cilindrico |
|---|---|---|---|
| Numero di righe: | 1 | Materiale: | 100Cr6, GCr15, AISI 52100 |
| Separazione dell'anello: | Inseparabile | Flange: | 2 Rib Inner Ring |
| Pollici - Metrico: | Metrico | Rilubrificabile: | Sì |
| Intervallo operativo di temperatura: | da -30 a +120 °C | Rivestimento/rivestimento: | Non rivestito |
| Tipo di chiusura: | Apra | Liquidazione interna: | Gruppo N (CN interno normale del gioco) |
| Evidenziare: | Cuscinetto a rulli cilindrico di singola fila SL182204,complemento completo del singolo cuscinetto a rulli cilindrico di fila,sopportare alesato diritto di singola fila |
||

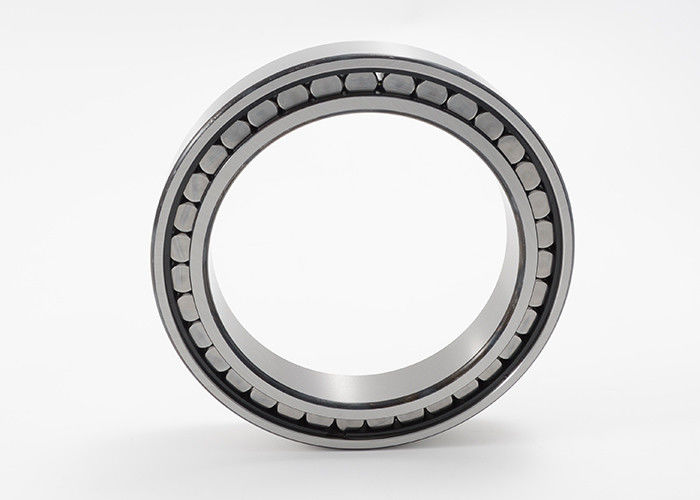

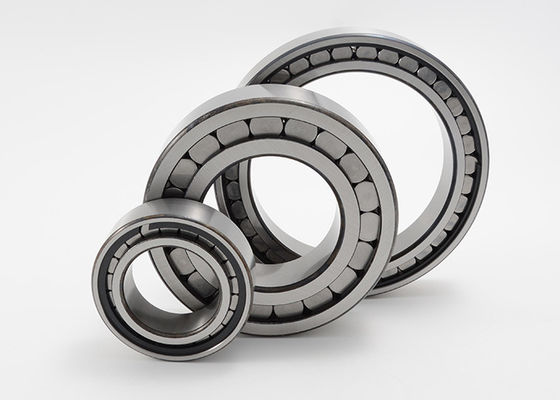

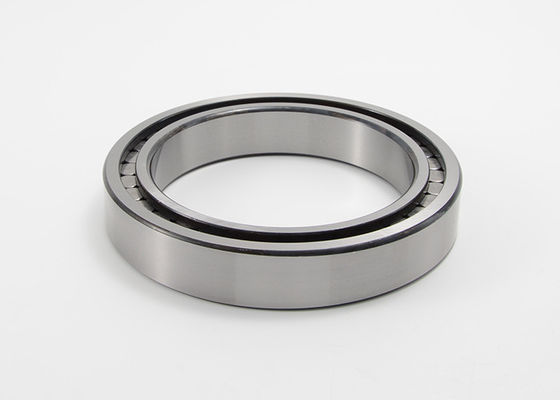

Foro diritto SL182204 del singolo di fila cuscinetto a rulli cilindrico del complemento completo
I singoli cuscinetti a rulli cilindrici del complemento completo di fila hanno anelli esterni ed interni solidi insieme ai rulli cilindrici costola-guida. Poiché questi cuscinetti hanno il più grande numero possibile degli elementi di rotolamento, hanno capacità di carico radiale estremamente alta, alta rigidità e sono adatti a progettazioni particolarmente compatte. dovuto le circostanze cinematiche, tuttavia, non raggiungono le alte velocità che siano possibili quando per mezzo dei cuscinetti a rulli cilindrici con la gabbia.
I singoli cuscinetti a rulli cilindrici del complemento completo di fila sono sotto forma di cuscinetti diposizionamento.
Semi-posizionamento dei cuscinetti:
Semi-individuando i cuscinetti sia disponibile nella singola progettazione di fila come SL1818 (serie 18 di dimensione), SL1829 (serie 29 di dimensione), SL1830 (serie 30 di dimensione), SL1822 (serie 22 di dimensione) e SL1923 (serie 23 di dimensione). Possono sostenere non solo le forze radiali elevate ma anche le forze assiali in una direzione e possono quindi guidare lungo un asse le assi in una direzione. Fungono da cuscinetti di posizionamento nella direzione opposta.
La serie SL1923 ha soltanto una costola sull'anello interno e su un insieme di elementi di rotolamento diconservazione. Di conseguenza, l'anello interno può essere rimosso dal cuscinetto. Ciò fa la misura e lo smantellamento del considerevolmente più facile.
Sigillamento:
I cuscinetti a rulli cilindrici sono assicurati in una progettazione aperta.
Lubrificazione:
Non sono forniti unti e possono essere lubrificati con petrolio o grasso via i fronti dell'estremità.
Temperatura di funzionamento:
I cuscinetti a rulli cilindrici del complemento completo sono adatti a temperature di funzionamento – da °C 30 - +120 °C.
MOUETTE offre più tavole di scambio, cuscinetto a rulli cilindrico della fatica, cuscinetti a rulli cilindrici del nsk, timken il cuscinetto a rulli cilindrico, cuscinetto a rulli cilindrico di ina.
Singoli dettagli cilindrici di serie dei cuscinetti a rulli SL1822 del complemento completo di fila:
| Sopportare codice | Dimensioni | Valutazione di carico | Velocità di limitazione | Massachussets | ||||||||||
| d | D | B | d1 | D1 | E | s | rmin | Dina. | Immediatamente. | Carico di resistenza alla fatica | Velocità di limitazione | Velocità di riferimento | ||
| Cr | Cuore | Cagnaccio | NG | N.B.: | ||||||||||
| millimetro | KN | RPM | chilogrammo | |||||||||||
| SL182204 | 20 | 47 | 18 | 30,3 | 36,9 | 41,47 | 1 | 1 | 45,5 | 37 | 6,1 | 9700 | 6500 | 0,16 |
| SL182205 | 25 | 52 | 18 | 35,5 | 41,9 | 46,52 | 1 | 1 | 51 | 44,5 | 7,4 | 8400 | 5500 | 0,18 |
| SL182206 | 30 | 62 | 20 | 42 | 50,6 | 55,19 | 1 | 1 | 70 | 64 | 10,2 | 7000 | 4550 | 0,3 |
| SL182207 | 35 | 72 | 23 | 47 | 59,3 | 63,97 | 1 | 1,1 | 88 | 78 | 12,7 | 6100 | 4250 | 0,44 |
| SL182208 | 40 | 80 | 23 | 54 | 66,3 | 70,94 | 1 | 1,1 | 97 | 91 | 14,9 | 5400 | 3650 | 0,55 |
| SL182209 | 45 | 85 | 23 | 57,5 | 69,8 | 74,43 | 1 | 1,1 | 101 | 98 | 16 | 5100 | 3450 | 0,59 |
| SL182210 | 50 | 90 | 23 | 64,4 | 76,7 | 81,4 | 1 | 1,1 | 109 | 111 | 18,1 | 4600 | 3000 | 0,64 |
| SL182211 | 55 | 100 | 25 | 70 | 84,1 | 88,81 | 1 | 1,5 | 140 | 148 | 25 | 4200 | 2700 | 0,87 |
| SL182212 | 60 | 110 | 28 | 76,8 | 93,9 | 99,17 | 1,5 | 1,5 | 169 | 176 | 31 | 3800 | 2550 | 1,18 |
| SL182213 | 65 | 120 | 31 | 82,3 | 100,7 | 106,25 | 1,5 | 1,5 | 198 | 210 | 37 | 3550 | 2480 | 1,57 |
| SL182214 | 70 | 125 | 31 | 87 | 105,2 | 111,45 | 1,5 | 1,5 | 181 | 223 | 32 | 3350 | 2340 | 1,66 |
| SL182215 | 75 | 130 | 31 | 91,8 | 110 | 116,2 | 1,5 | 1,5 | 187 | 236 | 33,5 | 3200 | 2210 | 1,75 |
| SL182216 | 80 | 140 | 33 | 98,6 | 119,3 | 126,3 | 1,5 | 2 | 223 | 280 | 38,5 | 3000 | 2040 | 2,15 |
| SL182217 | 85 | 150 | 36 | 104,4 | 126,3 | 133,75 | 1,5 | 2 | 255 | 320 | 44,5 | 2800 | 2000 | 2,74 |
| SL182218 | 90 | 160 | 40 | 110,2 | 133,3 | 141,15 | 2,5 | 2 | 285 | 365 | 51 | 2650 | 1990 | 3,48 |
| SL182219 | 95 | 170 | 43 | 122 | 147,3 | 155,95 | 2,5 | 2,1 | 330 | 425 | 58 | 2410 | 1780 | 4,17 |
| SL182220 | 100 | 180 | 46 | 127,5 | 154,3 | 163,35 | 2,5 | 2,1 | 390 | 510 | 70 | 2300 | 1700 | 5,13 |
| SL182222 | 110 | 200 | 53 | 137 | 168 | 177,6 | 4 | 2,1 | 450 | 580 | 78 | 2130 | 1720 | 7,24 |
| SL182224 | 120 | 215 | 58 | 150,7 | 183 | 192,9 | 4 | 2,1 | 530 | 720 | 95 | 1950 | 1500 | 9,08 |
| SL182226 | 130 | 230 | 64 | 162,3 | 197 | 207,75 | 5 | 3 | 620 | 850 | 110 | 1810 | 1360 | 11,25 |
| SL182228 | 140 | 250 | 68 | 173,9 | 211,1 | 222,55 | 5 | 3 | 720 | 1000 | 127 | 1690 | 1230 | 14,47 |
| SL182230 | 150 | 270 | 73 | 185,5 | 225,2 | 237,35 | 6 | 3 | 820 | 1160 | 147 | 1580 | 1130 | 18,43 |
| SL182232 | 160 | 290 | 80 | 208,7 | 253,4 | 267,1 | 6 | 3 | 1020 | 1470 | 178 | 1410 | 920 | 23 |
| SL182234 | 170 | 310 | 86 | 220,3 | 267,4 | 281,9 | 7 | 4 | 1140 | 1660 | 199 | 1330 | 870 | 28,65 |
| SL182236 | 180 | 320 | 86 | 232,4 | 279,5 | 294 | 7 | 4 | 1180 | 1760 | 208 | 1270 | 800 | 29,8 |
| SL182238 | 190 | 340 | 92 | 243,5 | 295,5 | 311,5 | 9 | 4 | 1300 | 1900 | 223 | 1210 | 770 | 35,65 |
| SL182240 | 200 | 360 | 98 | 246,6 | 302,4 | 319,4 | 9 | 4 | 1410 | 2010 | 235 | 1180 | 770 | 43,12 |
