Dettagli:
|
| Nome: | Tutte le unità del blocchetto di cuscino di acciaio inossidabile | Materiale delle unità: | Acciaio inossidabile per il cuscinetto dell'inserzione e dell'alloggio |
|---|---|---|---|
| Sopportare tipo: | Tipo resistente | Tipo di alloggio: | Tipo resistente |
| Abitazione dello stile: | 2 blocchetti di cuscino di Bolt | Metodo di montaggio: | Impostare la chiusura a vite |
| Espansione/Non espansione: | Non espansione | Rilubrificabile: | Sì |
| Conformità alla norma: | ISO, JIS, standard nordamericano | Applicazioni: | Lavorazione e confezionamento di alimenti e bevande, sistemi di trasporto, sistemi di ascensori, mac |
| Evidenziare: | 2 fori flangiano cuscinetti montati del blocchetto di cuscino,la flangia ha montato l'acciaio inossidabile dei cuscinetti del blocchetto di cuscino,blocchetto di cuscino resistente che sopporta non espansione |
||

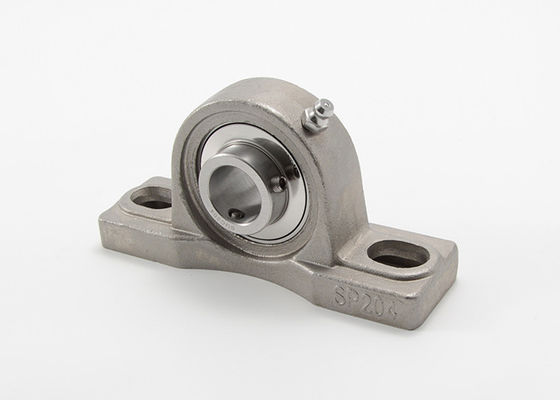

Tutte le unità del blocchetto di cuscino di acciaio inossidabile 2 fori flangiano tipo SUCPX05 SUCPX06 di dovere
A causa della loro versatilità e redditività, le unità con cuscinetto a sfera sono utilizzate in molte applicazioni industriali.
Le unità con cuscinetto a sfera consistono di un sopportare dell'inserzione montato in un alloggio. Sopportare dell'inserzione è un cuscinetto a sfera profondo della scanalatura con una superficie esterna (convessa) sphered e un anello interno esteso che comprende un meccanismo per chiudere l'unità a chiave sull'asse. Gli alloggi hanno un foro corrispondentemente sphered ma concavo.
Le unità con cuscinetto a sfera del blocchetto del cuscino di MOUETTE (plummer) consistono di un sopportare dell'inserzione montato in un alloggio, che può essere serrato ad una superficie di sostegno. Le progettazioni d'abitazione dell'unità standard comprendono il ghisa, i composti, l'acciaio urgente ed i materiali di acciaio inossidabile. MOUETTE pricipalmente ha prodotto i cuscinetti dell'inserzione e dell'alloggio in acciaio inossidabile; o cuscinetti dell'inserzione in acciaio inossidabile, ma alloggio in materia plastica.
Caratteristiche principali:
| Unità che sopporta descrizione | Tutte le unità del blocchetto di cuscino di acciaio inossidabile hanno montato sopportare |
| Materiale | Acciaio inossidabile per il cuscinetto dell'inserzione e dell'alloggio |
| Numero dei fori di montaggio | 2 |
| Montaggio del metodo | Vite di fissaggio |
| Abitazione dello stile | Blocchetto di cuscino del bullone della flangia 2 |
| Elemento di rotolamento | Cuscinetto a sfera |
| Espansione/Non espansione | Non espansione |
| Tipo di dovere | Resistente |
| Relubricatable | Sì |
Tutte le unità del blocchetto di cuscino di acciaio inossidabile 2 fori flangiano tipo specifiche di dovere di SUCPX00:
|
Sopportare unità Numero del pezzo. |
Diametro del foro | Dimensione (millimetri) |
Sopportare numero del pezzo. |
Abitazione del numero del pezzo. |
Peso netto (chilogrammi) |
||||||||||
| d | h | a | e | b | S1 | S2 | g | W | S | B | |||||
| in | millimetro | ||||||||||||||
|
SUCPX05 SUCPX05-14 SUCPX05-15 SUCPX05-16 |
7/8 15/16 1 |
25 |
44,45 |
159 |
119 |
51 |
17 |
25 |
18 |
85 |
15,9 |
38,1 |
SUCX05 SUCX05-14 SUCX05-15 SUCX05-16 |
SPX05 |
1,48 |
|
SUCPX06 SUCPX06-17 SUCPX06-18 SUCPX06-19 SUCPX06-20 |
1-1/16 1-1/8 1-3/16 1-1/4 |
30 |
47,6 |
175 |
127 |
57 |
17 |
25 |
20 |
94 |
17,5 |
42,9 |
SUCX06 SUCX06-17 SUCX06-18 SUCX06-19 SUCX06-20 |
SPX06 |
1,99 |
|
SUCPX07 SUCP X07-20 SUCPX07-21 SUCPX07-22 SUCPX07-23 |
1-1/4 1-5/16 1-3/8 1-7/16 |
35 |
54 |
203 |
144 |
57 |
17 |
30 |
22 |
105 |
19,0 |
49,2 |
SUCX07 SUCX07-20 SUCX07-21 SUCX07-22 SUCX07-23 |
SPX07 |
2,57 |
|
SUCPX08 SUCPX08-24 SUCPX08-25 |
1-1/2 1-9/16 |
40 | 58,7 | 222 | 156 | 67 | 20 | 32 | 26 | 113 | 19,0 | 49,2 |
SUCX08 SUCX08-24 SUCX08-25 |
SPX08 | 3,12 |
|
SUCPX09 SUCPX09-26 SUCPX09-27 SUCPX09-28 |
1-5/8 1-11/16 1-3/4 |
45 |
58,7 |
222 |
156 |
67 |
20 |
33 |
26 |
116 |
19,0 |
51,6 |
SUCX09 SUCX09-26 SUCX09-27 SUCX09-28 |
SPX09 |
3,58 |
|
SUCPX10 SUCPX10-29 SUCPX10-30 SUCPX10-31 SUCPX10-32 |
1-13/16 1-7/8 1-15/16 2 |
50 |
63,5 |
241 |
171 |
73 |
20 |
37 |
27 |
126 |
22,2 |
55,6 |
SUCX10 SUCX10-29 SUCX10-30 SUCX10-31 SUCX10-32 |
SPX10 |
4,81 |
|
SUCPX11 SUCPX11-32 SUCPX11-33 SUCPX11-34 SUCPX11-35 |
2 2-1/16 2-1/8 2-3/16 |
55 |
69,8 |
260 |
184 |
79 |
25 |
37 |
30 |
139 |
25,4 |
65,1 |
SUCX11 SUCX11-32 SUCX11-33 SUCX11-34 SUCX11-35 |
SPX11 |
6,15 |
|
SUCPX12 SUCPX12-36 SUCPX12-37 SUCPX12-38 SUCPX12-39 |
2-1/4 2-5/16 2-3/8 2-7/16 |
60 |
76,2 |
286 |
203 |
83 |
25 |
41 |
32 |
151 |
25,4 |
65,1 |
SUCX12 SUCX12-36 SUCX12-37 SUCX12-38 SUCX12-39 |
SPX12 |
7,10 |
|
SUCPX13 SUCPX13-40 SUCPX13-41 |
2-1/2 2-9/16 |
65 | 76,2 | 286 | 203 | 83 | 25 | 41 | 32 | 151 | 30,2 | 74,6 |
SUCX13 SUCX13-40 SUCX13-41 |
SPX13 | 7,42 |
|
SUCPX14 SUCPX14-42 SUCPX14-43 SUCPX14-44 |
2-5/8 2-11/16 2-3/4 |
70 |
88,9 |
330 |
229 |
89 |
27 |
51 |
35 |
172 |
33,3 |
77,8 |
SUCX14 SUCX14-42 SUCX14-43 SUCX14-44 |
SPX14 |
8,60 |
|
SUCPX15 SUCPX15-45 SUCPX15-46 SUCPX15-47 SUCPX15-48 |
2-13/16 2-7/8 2-15/16 3 |
75 |
88,9 |
330 |
232 |
89 |
27 |
51 |
35 |
174 |
33,3 |
82,6 |
SUCX15 SUCX15-45 SUCX15-46 SUCX15-47 SUCX15-48 |
SPX15 |
10,59 |
|
SUCPX16 SUCPX16-50 |
3-1/8 | 80 | 101,6 | 381 | 283 | 102 | 27 | 59 | 42 | 197 | 34,1 | 85,7 |
SUCX16 SUCX16-50 |
SPX16 | 13,16 |
|
SUCPX17 SUCPX17-52 |
3-1/4 | 85 | 101,6 | 381 | 283 | 102 | 27 | 59 | 42 | 202 | 39,7 | 96 |
SUCX17 SUCX17-52 |
SPX17 | 16,21 |
|
SUCPX18 SUCPX18-56 |
3-1/2 |
90 | 101,6 | 381 | 283 | 111 | 27 | 60 | 45 | 206 | 42,9 | 104 |
SUCX18 SUCX18-56 |
SPX18 | 17,60 |
|
SUCPX20 SUCPX20-64 |
4 |
100 | 127 | 432 | 337 | 121 | 33 | 64 | 52 | 250 | 49,2 | 117,5 |
SUCX20 SUCX20-64 |
SPX20 | 29,80 |
