Dettagli:
|
| Nome: | Anello interno dell'acciaio al cromo per Shell Type Needle Roller Bearings | Materiale: | Alto-lega che sopporta qualità 100Cr6 d'acciaio |
|---|---|---|---|
| Numero del pezzo.: | IRT3020, IRT404520, IRT405040 | Finitura superficia: | Superficie lavorata |
| Gamma di dimensioni: | diametri dell'asse da 7 a 60 millimetri | Tipo di costruzione di base: | Anelli interni di Grinded e trattati termicamente |
| Scanalatura di lubrificazione: | no | Elaborazione: | Lavorato |
| Evidenziare: | Corsa interna di IRT e corsa esterna di cuscinetto,Corsa interna del cromo e corsa esterna di cuscinetto,Anello sopportante interno di MI 10 N |
||

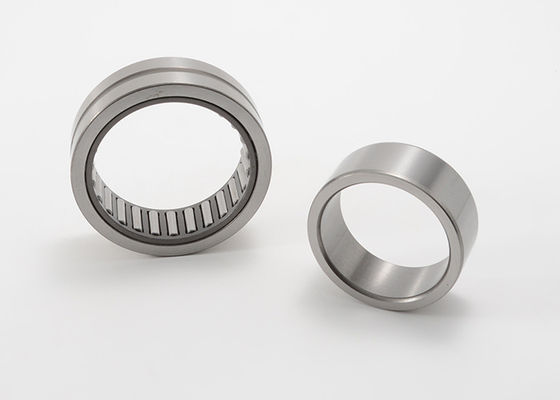

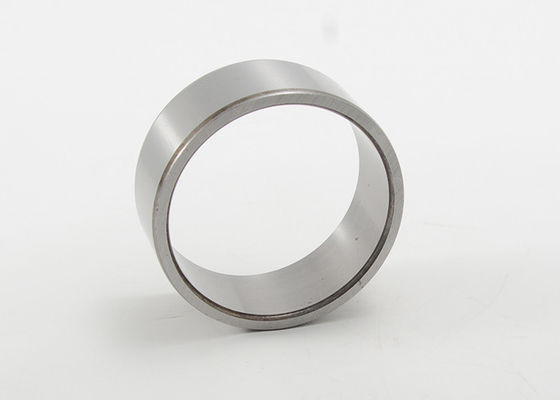

Anello interno dell'acciaio al cromo per Shell Type Needle Roller Bearings IRT3020 IRT404520
Gli anelli interni possono essere integrati con i cuscinetti a rulli lavorati SHELL tipi o vari dell'ago per fornire il buon supporto a rulli senza preoccuparsi per l'usura prematura dell'asse. Noi calore-ossequio e frantumare i nostri anelli interni alle tolleranze strette per creare le canalizzazioni dure e dure per le applicazioni dove è impossible da fare le superfici dell'asse ad un attributo specifico della rugosità o di durezza. Sono un'alternativa economica alle boccole perché non richiedono alcun lavorare supplementare. Gli ampi anelli interni sono inoltre a disposizione per accomodare le assi che si muovono lungo un asse o le guarnizioni che sono adiacente ai cuscinetti.
Anelli interni di serie di IRT per i cuscinetti a rulli SHELL tipi dell'ago
Questi anelli sono destinati per fornire ad una superficie durevole per i cuscinetti a rulli SHELL tipi dell'ago le canalizzazioni non lavorate. Il tipo metrico anelli interni di serie di IRT è disponibile con i diametri dell'asse da 7 a 60 millimetri.
Anello interno lavorato dell'acciaio al cromo per le specifiche di serie di Shell Type Needle Roller Bearings IRT:
|
Asse Diametro eter |
Cuscinetto Designazione |
Massachussets Approssimativamente |
Dimensioni di frontiera | ||
| d | F | B | |||
| millimetro | g | millimetro | |||
| 22 | IRT222616 | 22 | 26 | 16 | |
| IRT2216 | 19,1 | 22 | 26 | 16,5 | |
| IRT222620 | 22 | 26 | 20 | ||
| IRT2220 | 24 | 22 | 26 | 20,5 | |
| IRT222817 | 22 | 28 | 17 | ||
| IRT222820 | 22 | 28 | 20 | ||
| IRT2220-1 | 37 | 22 | 28 | 20,5 | |
| IRT222823 | 22 | 28 | 23 | ||
| IRT222830 | 22 | 28 | 30 | ||
| IRT2230-1 | 55,5 | 22 | 28 | 30,5 | |
| 23 | IRT242813 | 23 | 28 | 13 | |
| IRT242826 | 23 | 28 | 26 | ||
| 25 | IRT252920 | 25 | 29 | 20 | |
| IRT2520 | 26,5 | 25 | 29 | 20,5 | |
| IRT252930 | 25 | 29 | 30 | ||
| IRT2530 | 40 | 25 | 29 | 30,5 | |
| IRT253015 | 25 | 30 | 15 | ||
| IRT2515-1 | 25,5 | 25 | 30 | 15,5 | |
| IRT253017 | 25 | 30 | 17 | ||
| IRT253020 | 25 | 30 | 20 | ||
| IRT2520-1 | 34 | 25 | 30 | 20,5 | |
| IRT253023 | 25 | 30 | 23 | ||
| IRT253025 | 25 | 30 | 25 | ||
| IRT2525-1 | 42,5 | 25 | 30 | 25,5 | |
| IRT2526-1 | 44 | 25 | 30 | 26,5 | |
| IRT253030 | 25 | 30 | 30 | ||
| 25 | IRT2530-1 | 50,5 | 25 | 30 | 30,5 |
| IRT253032 | 25 | 30 | 32 | ||
| IRT253038 | 25 | 30 | 38 | ||
| IRT2538-1 | 64 | 25 | 30 | 38,5 | |
| IRT253222 | 25 | 32 | 22 | ||
| IRT253230 | 25 | 32 | 30 | ||
| 26 | IRT263013 | 26 | 30 | 13 | |
| IRT263026 | 26 | 30 | 26 | ||
| IRT263512 | 26 | 35 | 12 | ||
| 28 | IRT283217 | 28 | 32 | 17 | |
| IRT283220 | 28 | 32 | 20 | ||
| IRT2820 | 29,5 | 28 | 32 | 20,5 | |
| IRT283230 | 28 | 32 | 30 | ||
| IRT2830 | 44 | 28 | 32 | 30,5 | |
| IRT283820 | 28 | 38 | 20 | ||
| 30 | IRT3012 | 24,5 | 30 | 35 | 12,5 |
| IRT3015 | 30,5 | 30 | 35 | 15,5 | |
| IRT303517 | 30 | 35 | 17 | ||
| IRT303520 | 30 | 35 | 20 | ||
| IRT3020 | 40 | 30 | 35 | 20,5 | |
| IRT303523 | 30 | 35 | 23 | ||
| IRT303525 | 30 | 35 | 25 | ||
| IRT3025 | 50 | 30 | 35 | 25,5 | |
| IRT303530 | 30 | 35 | 30 | ||
| IRT3030 | 60 | 30 | 35 | 30,5 | |
| IRT303722 | 30 | 37 | 22 | ||
| IRT304216 | 30 | 42 | 16 | ||
| 32 | IRT323720 | 32 | 37 | 20 | |
| IRT3220 | 42,5 | 32 | 37 | 20,5 | |
| IRT333730 | 32 | 37 | 30 | ||
| IRT3230 | 63,5 | 32 | 37 | 30,5 | |
| IRT323732 | 32 | 37 | 32 | ||
| IRT323815 | 32 | 38 | 15 | ||
| IRT3215-1 | 39,5 | 32 | 38 | 15,5 | |
| IRT3220-1 | 52 | 32 | 38 | 20,5 | |
| IRT3225-1 | 64,5 | 32 | 38 | 25,5 | |
| IRT323825 | 32 | 38 | 25 | ||
| IRT3230-1 | 77,5 | 32 | 38 | 30,5 | |
| IRT323845 | 32 | 38 | 45 |
| 32 | IRT3245-1 | 115 | 32 | 38 | 45,5 |
| IRT324015 | 32 | 40 | 15 | ||
| IRT324020 | 32 | 40 | 20 | ||
| IRT324027 | 32 | 40 | 27 | ||
| IRT324030 | 32 | 40 | 30 | ||
| 35 | IRT354015 | 35 | 40 | 15 | |
| IRT354020 | 35 | 40 | 20 | ||
| IRT3520 | 46,5 | 35 | 40 | 20,5 | |
| IRT354025 | 35 | 40 | 25 | ||
| IRT3525 | 58 | 35 | 40 | 25,5 | |
| IRT354030 | 35 | 40 | 30 | ||
| IRT354034 | 35 | 40 | 34 | ||
| IRT354040 | 35 | 40 | 40 | ||
| IRT354040.5 | 91,5 | 35 | 40 | 40,5 | |
| IRT354220 | 35 | 42 | 20 | ||
| IRT354223 | 35 | 42 | 23 | ||
| IRT354227 | 35 | 42 | 27 | ||
| IRT544230 | 35 | 42 | 30 | ||
| IRT354236 | 35 | 42 | 36 | ||
| IRT354322 | 35 | 43 | 22 | ||
| 37 | IRT374232 | 37 | 42 | 32 | |
| 38 | IRT384320 | 38 | 43 | 20 | |
| IRT384330 | 38 | 43 | 30 | ||
| 40 | IRT404517 | 40 | 45 | 17 | |
| IRT404520 | 40 | 45 | 20 | ||
| IRT4020 | 52,5 | 40 | 45 | 20,5 | |
| IRT404525 | 40 | 45 | 25 | ||
| IRT4025 | 65,5 | 40 | 45 | 25,5 | |
| IRT404530 | 40 | 45 | 30 | ||
| IRT4030 | 78,5 | 40 | 45 | 30,5 | |
| IRT404540 | 40 | 45 | 40 | ||
| IRT40X45X40.5 | 104 | 40 | 45 | 40,5 | |
| IRT404822 | 40 | 48 | 22 | ||
| IRT404830 | 40 | 48 | 30 | ||
| IRT404840 | 40 | 48 | 40 | ||
| IRT405022 | 40 | 50 | 22 | ||
| IRT405030 | 40 | 50 | 30 | ||
| IRT405040 | 40 | 50 | 40 |
