Dettagli:
|
| Nome: | Cuscinetto a rulli dell'ago della tazza tirata | Materiale del cuscinetto: | piastra in acciaio speciale ST12 o St14 |
|---|---|---|---|
| Tipo di tazza tirata: | Estremità aperte | Soluzioni di tenuta: | Apra |
| Lubrificante: | Privo di | Foro di lubrificazione: | Privo di |
| Elementi rotolanti: | Rullo ad aghi con gabbia in acciaio | Sistema di misura: | Pollice |
| Temperatura di funzionamento: | da -30 °C a 120 °C | Su misura: | Standard o personalizzato sono disponibili |
| Evidenziare: | cuscinetto dell'ago dell'estremità aperta sce108,cuscinetto tirato dell'ago della tazza sce108,cuscinetto radiale dell'ago ingabbiato acciaio |
||

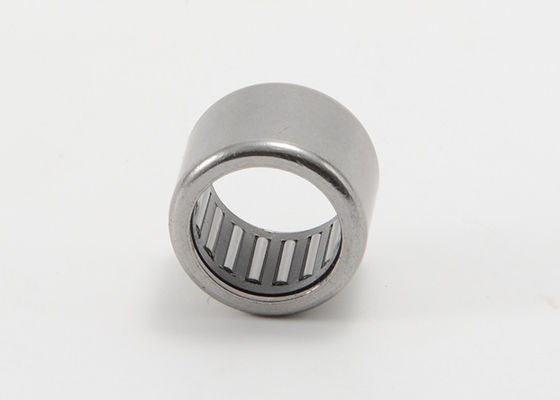

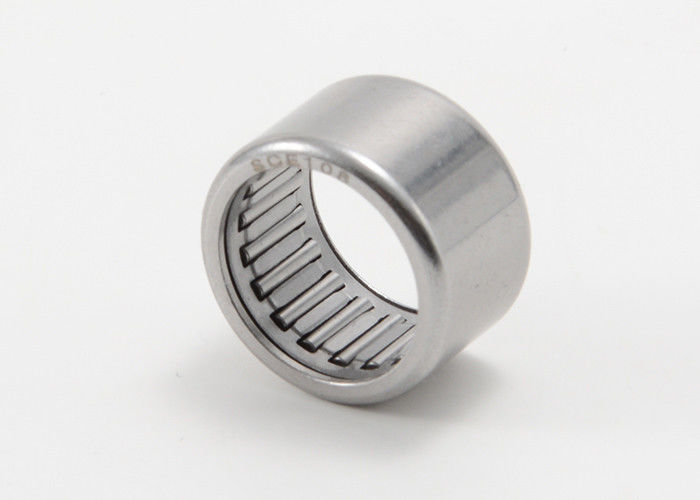

Serie d'acciaio SCE108 di pollice dell'estremità aperta della gabbia della tazza del cuscinetto a rulli tirato dell'ago
I cuscinetti a rulli estratti dell'ago della tazza hanno un anello esterno in profondità estratto e con pareti sottili. I cuscinetti a rulli estratti dell'ago della tazza sono utilizzati tipicamente nelle applicazioni dove il foro d'abitazione non può essere usato come canalizzazione per un rullo dell'ago e un'assemblea della gabbia, ma dove una disposizione sopportante molto compatta ed economica è richiesta. Questi cuscinetti sono montati con un'interferenza stretta hanno andato d'accordo l'alloggio. Quello permette ad un semplice e la progettazione economica del foro d'abitazione, come le spalle o anelli improvvisi non è richiesta per posizionare lungo un asse il cuscinetto.
MOUETTE assicura un ampio assortimento di cuscinetti a rulli tirati dell'ago della tazza. Ciò include:
Oltre alla progettazione con una gabbia, i cuscinetti a rulli tirati dell'ago della tazza con le estremità aperte sono inoltre disponibili con un insieme del rullo dell'ago del complemento completo. Queste serie fanno il numero massimo dei rulli dell'ago offrire e quindi la capacità di carico estremamente alta all'interno di busta molto piccola di progettazione. Il loro uso alle alte velocità è limitato.
MOUETTE offre più tavole di scambio, quali i cuscinetti di ago dello skf, cuscinetti di ago di ina, cuscinetti di ago del ntn, cuscinetti di ago di iko, cuscinetti di ago del torrington, cuscinetti di ago di koyo, timken i cuscinetti di ago, i cuscinetti di ago del rbc ed i cuscinetti di ago del mcgill.
Tipo d'acciaio dettagli di SCE di serie di pollice dell'estremità aperta della gabbia della tazza del cuscinetto a rulli tirato dell'ago:
| Diametro dell'asse | Sopportare designazione |
Massachussets Approssimativamente |
Dimensioni di frontiera | Valutazione del carico di base | Velocità di limitazione | ||||
| Codice sopportante corrente | Codice sopportante originale | Fw | D | C | Dinamico | Elettricità statica | Olio | ||
| millimetro | chilogrammo | millimetro | N | RPM | |||||
| 3,175 | SCE55 | 0,004 | 3,175 | 12,7 | 8,334 | ||||
| 3,97 | SCE 21/24TN | 3,97 | 7,15 | 6,35 | |||||
| 4,762 | SCE 34TN | 4,762 | 8,731 | 6,35 | |||||
|
6,35
|
SCE 47 | 0,004 | 6,35 | 11,112 | 11,13 | ||||
| SCE 49 | 6,35 | 11,112 | 14,287 | ||||||
| SCE 49PP | 6,35 | 11,112 | 14,29 | ||||||
| 7,938 | SCE 55 | BCE55 | 0,0032 | 7,938 | 12,7 | 7,938 | 2892 | 2625 | 29000 |
| SCE 56P | 0,006 | 7,938 | 12,7 | 9,52 | |||||
| SCE 57 | 0,006 | 7,938 | 12,7 | 11,11 | |||||
| SCE 59 | 0,003 | 7,938 | 12,7 | 14,29 | |||||
| 9,525 | SCE 65 | BCE65 | 0,004 | 9,525 | 14,288 | 7,94 | 2892 | 2417 | 25000 |
| SCE 66 | 0,006 | 9,525 | 14,288 | 9,52 | 3900 | 3950 | 29500 | ||
| SCE 68 | 0,0065 | 9,525 | 14,288 | 12,7 | |||||
| SCE 68K | 9,525 | 14,288 | 9,271 | ||||||
| SCE 69P | 0,007 | 9,525 | 14,288 | 14,29 | |||||
| SCE 69 | 0,004 | 9,525 | 14,288 | 14,29 | |||||
| SCE 610PP | 9,525 | 14,288 | 15,88 | 3900 | 3950 | 29500 | |||
| 11,112 | SCE 78 | 0,005 | 11,112 | 15,875 | 12,7 | 6400 | 7800 | 25000 | |
|
12,7
|
SCE 85 | 0,0047 | 12,7 | 17,462 | 7,94 | ||||
| SCE 86 | 0,006 | 12,7 | 17,462 | 9,52 | |||||
| SCE 86A | 0,007 | 12,7 | 17,462 | 9,52 | |||||
| SCE 87 | 0,006 | 12,7 | 17,462 | 11,11 | 7340 | 7800 | 22000 | ||
| SCE 88 | 0,009 | 12,7 | 17,462 | 12,7 | 6897 | 9033 | 19000 | ||
| SCE 810ZOH | 0,009 | 12,7 | 17,462 | 15,88 | 8811 | 12237 | 19000 | ||
| SCE 810PP | 0,009 | 12,7 | 17,462 | 15,88 | 8811 | 12237 | 19000 | ||
| 14,288 | SCE 96 | 0,005 | 14,288 | 19,05 | 9,52 | 5162 | 6408 | 18000 | |
| SCE 98 | 0,008 | 14,288 | 19,05 | 12,7 | 7698 | 10769 | 18000 | ||
| SCE 910 | 0,01 | 14,288 | 19,05 | 15,88 | 9434 | 14017 | 18000 | ||
| SCE 912 | 0,013 | 14,288 | 19,05 | 19,05 | 10724 | 16465 | 18000 | ||
| 15,875 | SCE 105 | 0,0075 | 15,875 | 20,638 | 7,94 | 4300 | 5200 | 17600 | |
| SCE 107-1/2 | 0,009 | 15,875 | 20,638 | 11,91 | 7100 | 10300 | 17600 | ||
| SCE108 | BCE108 | 0,01 | 15,875 | 20,638 | 12,7 | 8743 | 12015 | 16000 | |
| SCE109P | 15,875 | 20,638 | 14,29 | 8743 | 12015 | 16000 | |||
| SCE1010 | 0,011 | 15,875 | 20,638 | 15,88 | 10368 | 16242 | 16000 | ||
| SCE1010PP | 0,013 | 18,875 | 20,638 | 15,88 | 10368 | 16242 | 16000 | ||
| SCE1012 | 0,014 | 15,875 | 20,638 | 19,05 | 12015 | 19802 | 16000 | ||
| SCE1012PP | 0,014 | 15,875 | 20,638 | 19,05 | 12015 | 19802 | 16000 | ||
| 17,462 | SCE118 | 0,014 | 17,462 | 22,225 | 12,7 | 8600 | 13200 | 16000 | |
| SCE1112 | 0,016 | 17,462 | 22,225 | 19,05 | 12400 | 21000 | 16000 | ||
| 19,05 | SCE 128 | 0,013 | 19,05 | 25,4 | 12,7 | 9800 | 12500 | 14700 | |
| SCE 120 | 19,05 | 34 | 14,5 | ||||||
| SCE 129P | 0,019 | 19,05 | 25,4 | 14,29 | 10000 | 13500 | 15200 | ||
| SCE 1210PPR | 0,017 | 19,05 | 25,45 | 15,88 | 12682 | 17577 | 13000 | ||
| SCE 1211 (P) | 0,018 | 19,05 | 25,4 | 17,46 | 15352 | 22250 | 13000 | ||
| SCE 1212 | 0,021 | 19,05 | 25,4 | 19,05 | 15352 | 22250 | 13000 | ||
| SCE 1214PP | 19,05 | 25,4 | 22,22 | ||||||
| SCE 1216 | 0,030 | 19,05 | 25,4 | 25,4 | |||||
| 20,638 | SCE 1312 | 0,024 | 20,638 | 26,988 | 19,05 | 16020 | 23585 | 12000 | |
| 22,225 | SCE 146 | 0,013 | 22,225 | 28,575 | 9,52 | 8200 | 10700 | 12600 | |
| SCE 148 | 0,019 | 22,225 | 28,575 | 12,7 | 11125 | 15797 | 11000 | ||
| SCE 148-OH | 0,019 | 22,225 | 28,575 | 12,7 | 11125 | 15797 | 11000 | ||
| SCE 1412 | 0,028 | 22,225 | 28,575 | 19,05 | 16910 | 27145 | 11000 | ||
| SCE 1416 | 0,034 | 22,225 | 28,575 | 25,4 | 22100 | 38000 | 12600 | ||
| 25,4 | SCE 168 | 0,019 | 25,4 | 31,75 | 12,7 | 12682 | 19135 | 10000 | |
| SCE 1612 | 0,027 | 25,4 | 31,75 | 19,05 | 18022 | 30260 | 10000 | ||
| SCE 1614PP | 25,4 | 31,75 | 22,22 | ||||||
| SCE 1616 | 0,038 | 25,4 | 31,75 | 25,4 | 24920 | 45390 | 10000 | ||
| SCE 1616PP | 0,038 | 25,4 | 31,75 | 25,4 | 24920 | 45390 | 10000 | ||
| SCE 1620 | 0,048 | 25,4 | 31,75 | 31,75 | |||||
| 28,575 | SCE 188 | 0,021 | 28,575 | 34,925 | 12,7 | 12905 | 20247 | 9000 | |
| SCE 1816 | BCE1816 | 0,04 | 28,575 | 34,925 | 25,4 | 25810 | 49395 | 9000 | |
| SCE 1820 | 0,053 | 28,575 | 34,925 | 31,75 | |||||
| 31,242 | SCE 2020A | 31,242 | 38,1 | 31,75 | |||||
| 31,75 | SCE 2010 | 0,03 | 31,75 | 38,1 | 15,88 | 21137 | 39605 | 8000 | |
| SCE 2012 | 0,037 | 31,75 | 38,1 | 19,05 | 16500 | 29000 | 8000 | ||
| SCE 2016 | BCE2016 | 0,045 | 31,75 | 38,1 | 25,4 | 27145 | 54735 | 8800 | |
| SCE 2020 | 0,056 | 31,75 | 38,1 | 31,75 | |||||
| 34,925 | SCE 228 | 0,025 | 34,925 | 41,275 | 12,7 | 13600 | 23700 | 8000 | |
| SCE 2212 | 0,039 | 34,925 | 41,275 | 19,05 | 21360 | 42720 | 7500 | ||
| SCE 2216 | 0,058 | 34,925 | 41,275 | 25,4 | 27590 | 59185 | 7500 | ||
| SCE 2220 | 0,081 | 34,925 | 41,275 | 31,75 | 34000 | 77000 | 8000 | ||
|
38,1
|
SCE 2416 | 0,083 | 38,1 | 47,625 | 25,4 | 38715 | 66305 | 6500 | |
| SCE 2420 | 0,105 | 38,1 | 47,625 | 31,75 | |||||
| 41,275 | SCE 2620 | 0,11 | 41,275 | 50,8 | 31,75 | 51000 | 97000 | 6800 | |
| 44,45 | SCE 2812 | 0,082 | 44,45 | 53,975 | 19,05 | 31500 | 55000 | 6300 | |
| SCE 2816 | BCE2816 | 0,115 | 44,45 | 53,975 | 25,4 | 41385 | 75650 | 6000 | |
| SCE 2824 | 0,163 | 44,45 | 53,975 | 38,1 | |||||
| 50,8 | SCE 3216 | 0,102 | 50,8 | 60,33 | 25,4 | ||||
| SCE 32 160OH | 50,8 | 60,38 | 25,4 | ||||||
| SCE 3220 | 0,140 | 50,8 | 60,325 | 31,75 | 55180 | 115700 | 5000 |
