Dettagli:
|
| Nome: | Cuscinetti a rullini solidi lavorati con guarnizioni | Sopportare tipo: | Cuscinetto lavorato con anello interno / Cuscinetto lavorato senza anello interno |
|---|---|---|---|
| Tipo di anello esterno: | Lavorato (solido) | Materiale del cuscinetto: | Acciaio cromato 100Cr6 |
| Soluzioni di tenuta: | Sigillare su un lato o sigillare su entrambi i lati | Tipo di sigillatura: | Contatto |
| Caratteristica di rilubrificazione:: | Con scanalatura e foro di lubrificazione | Classe di tolleranza: | normale |
| Numero di flange, anello esterno:: | 2 | Numero di righe: | 1 |
| Intervallo operativo di temperatura: | da -30°C a 120°C | Su misura: | Standard o personalizzato sono disponibili |
| Evidenziare: | Cuscinetto a sfera dell'ago di NA6904 2RS,Cuscinetto a sfera dell'ago del RNA 4908 RS,Na lavorato 6904 che sopporta |
||

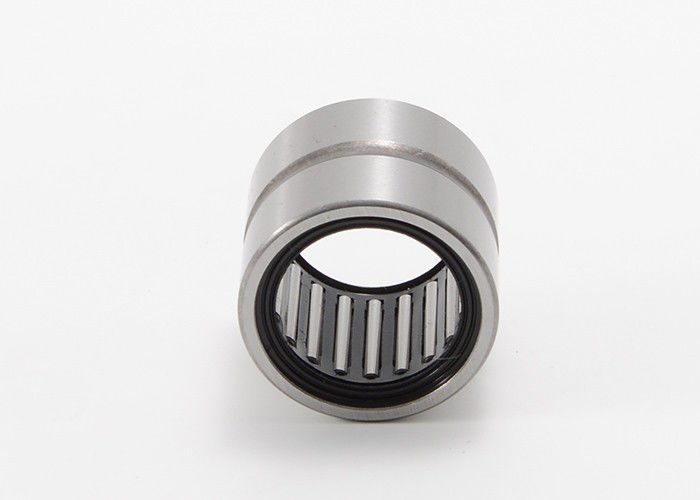

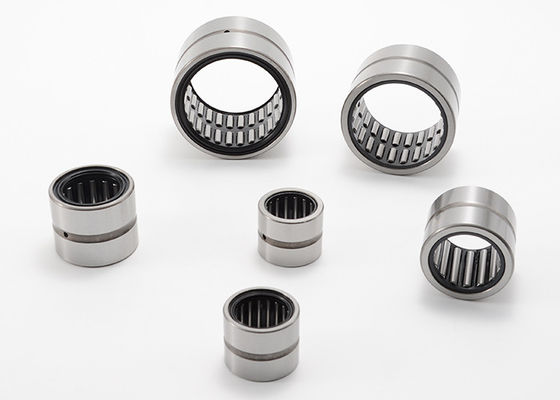

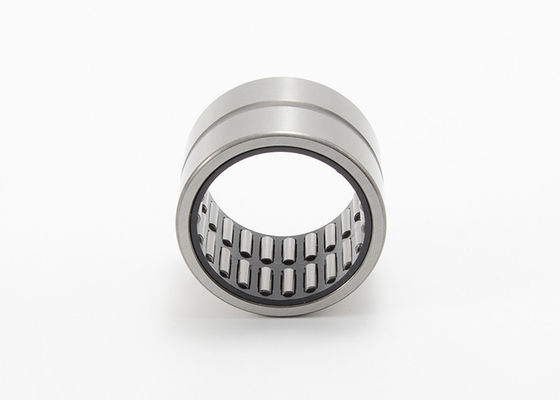

Cuscinetti a rulli solidi lavorati dell'ago con il RNA delle guarnizioni NA6904 2RS 4908 RS
I cuscinetti a rulli dell'ago sono utilizzati quando la capacità di carico o l'accuratezza dei cuscinetti a rulli tirati dell'ago della tazza con le estremità aperte non è più sufficiente e l'alta capacità di carico dei cuscinetti a rulli cilindrici ancora non è richiesta.
I cuscinetti a rulli dell'ago dispongono i requisiti più bassi sull'accuratezza dimensionale, sull'accuratezza geometrica e sulla durezza della costruzione adiacente che i cuscinetti a rulli dell'ago con le estremità aperte e con l'estremità chiusa.
I cuscinetti standard sono:
cuscinetti a rulli dell'ago con le costole, con o senza l'anello interno
cuscinetti a rulli dell'ago senza costole, con o senza l'anello interno.
Compreso i modelli di RNA… RS, RNA… 2RS, NK… RS, NK… 2RS; NA… RS, NA… 2RS; NKI… RS, NKI… 2RS
I cuscinetti senza un anello interno sono altamente adatti a sopportare le disposizioni con le dimensioni radiali particolarmente compatte, se la canalizzazione dell'asse può essere indurita ed a terra.
I cuscinetti con un anello interno sono utilizzati se l'asse non può essere configurata come canalizzazione sopportante di rotolamento.
Cuscinetti a rulli solidi lavorati dell'ago con le specifiche delle guarnizioni:
|
Asse Diametro |
Sopportare designazione |
Massachussets Approssimativamente |
Dimensioni di frontiera F W |
Valutazione del carico di base | Velocità di limitazione | ||||||
| Codice corrente | Codice originale | d |
Fw F |
D | C | B | Dinamico | Elettricità statica | Olio | ||
| millimetro | g | millimetro | N | RPM | |||||||
| Senza IR | |||||||||||
| 14 | RNA4900RS | RNA4900-2RS | 16 | 14 | 22 | 13 | 4560 | 4660 | 13000 | ||
| 16 | RNA4901RS | RNA4901-2RS | 18 | 16 | 24 | 13 | 4950 | 5800 | 12000 | ||
| 20 | RNA4902RS | RNA4902-2RS | 21,5 | 20 | 28 | 13 | 5980 | 9500 | 10000 | ||
| 22 | RNA4903RS | RNA4903-2RS | 23 | 22 | 30 | 13 | 6050 | 10100 | 9000 | ||
| 25 | RNA4904RS | RNA4904-2RS | 56 | 25 | 37 | 17 | 14900 | 17500 | 7500 | ||
| 30 | RNA4905RS | RNA4905-2RS | 60 | 30 | 42 | 17 | 16300 | 21500 | 6500 | ||
| 35 | RNA4906RS | RNA4906-2RS | 69 | 35 | 47 | 17 | 20050 | 24900 | 5500 | ||
| 42 | RNA4907RS | RNA4907-2RS | 107 | 42 | 55 | 20 | 22500 | 37000 | 4800 | ||
| 48 | RNA4908RS | RNA4908-2RS | 154 | 48 | 62 | 22 | 33050 | 50900 | 4200 | ||
| 52 | RNA4909RS | RNA4909-2RS | 157 | 52 | 68 | 22 | 34800 | 56800 | 3900 | ||
| 58 | RNA4910RS | RNA4910-2RS | 160 | 58 | 72 | 22 | 37800 | 61500 | 3500 | ||
| Con il IR | |||||||||||
| 10 | NA4900RS | NA4900-2RS | 24,5 | 10 | 14 | 22 | 13 | 14 | 4560 | 4660 | 13000 |
| 12 | NA4901RS | NA4901-2RS | 27,5 | 12 | 16 | 24 | 13 | 14 | 4950 | 5800 | 12000 |
| 15 | NA4902RS | NA4902-2RS | 37 | 15 | 20 | 28 | 13 | 14 | 5980 | 9500 | 10000 |
| 17 | NA4903RS | NA4903-2RS | 40 | 17 | 22 | 30 | 13 | 14 | 6050 | 10100 | 9000 |
| 20 | NA4904RS | NA4904-2RS | 80 | 20 | 25 | 37 | 17 | 18 | 14900 | 17500 | 7500 |
| 25 | NA4905RS | NA4905-2RS | 89,5 | 25 | 30 | 42 | 17 | 18 | 16300 | 21500 | 6500 |
| 30 | NA4906RS | NA4906-2RS | 104 | 30 | 35 | 47 | 17 | 18 | 20050 | 24900 | 5500 |
| 35 | NA4907RS | NA4907-2RS | 175 | 35 | 42 | 55 | 20 | 21 | 22500 | 37000 | 4800 |
| 40 | NA4908RS | NA4908-2RS | 252 | 40 | 48 | 62 | 22 | 23 | 33050 | 50900 | 4200 |
| 45 | NA4909RS | NA4909-2RS | 290 | 45 | 52 | 68 | 22 | 23 | 34800 | 56800 | 3900 |
| 50 | NA4910RS | NA4910-2RS | 295 | 50 | 58 | 72 | 22 | 23 | 37800 | 61500 | 3500 |
| 55 | NA4911RS | NA4911-2RS | 55 | 80 | 24 | 25 | |||||
| 60 | NA4912RS | NA4912-2RS | 60 | 85 | 25 | 26 | |||||
| 70 | NA4914RS | NA4914-2RS | 70 | 100 | 31 | 32 | |||||
| 69 serie | |||||||||||
| 12 | NA6901-2RS | RNA6901-2RS | 12 | 16 | 24 | 22 | 23 | ||||
| 17 | NA6903-2RS | RNA6903-2RS | 17 | 22 | 30 | 23 | 24 | ||||
| 20 | NA6904-2RS | RNA6904-2RS | 20 | 25 | 37 | 30 | 31 | ||||
| 25 | NA6905-2RS | RNA6905-2RS | 25 | 30 | 42 | 30 | 31 | ||||
| 40 | NA6908-2RS | RNA6908-2RS | 40 | 48 | 62 | 40 | 41 | ||||
