Dettagli:
|
| nome: | Cuscinetto a rullini a pieno riempimento | Sopportare materiale: | Lega di acciaio al cromo 100Cr6 |
|---|---|---|---|
| Numero della fila: | Singola fila | In gabbia: | Complemento completo, nessuna gabbia |
| Pollici - Metrico: | Metrico | Elementi rotolanti: | Rullo dell'ago del complemento completo |
| Tipo della guarnizione: | Aperto, senza sigillo | Lubrificazione: | Grasso |
| Con anello interno: | SÌ | Su misura: | Standard o personalizzato sono disponibili |
| Evidenziare: | Cuscinetti di ago del complemento completo di acciaio al cromo,cuscinetti di ago del complemento completo 100cr6,Ago NAV4904 che sopporta con l'anello interno |
||

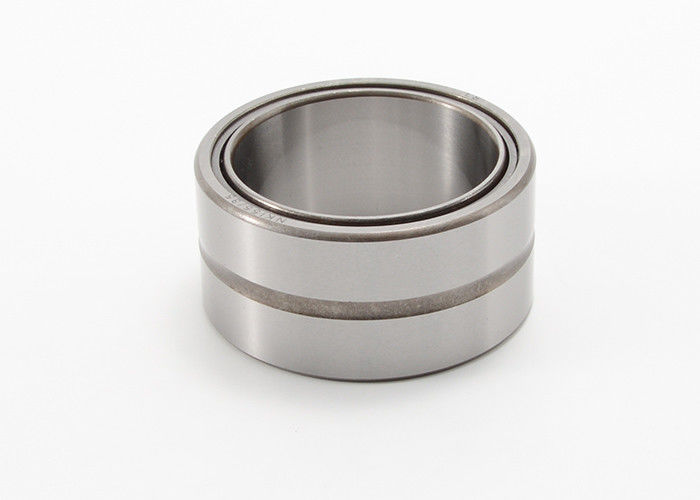

Cuscinetto a rulli dell'ago del complemento completo di acciaio al cromo con l'anello interno NAV4904
Per quanto riguarda il cuscinetto a rulli dell'ago del complemento completo con l'anello interno, l'anello esterno ha il foro di olio. L'olio lubrificante può essere alimentato dentro dal foro di olio. L'anello esterno ha le doppie spalle. Per quanto riguarda il cuscinetto a rulli dell'ago del complemento completo senza anello interno, poiché l'anello interno non ha spalla e gabbia, l'anello interno, anello esterno, insieme completo degli aghi può essere montato rispettivamente. È un adatto per le parti di cui la dimensione radiale è limitata. La superficie del giornale dell'asse misura con è agita direttamente come superficie di rotolamento. È richiesto che la durezza di superficie sia niente di meno che HRC60, la rugosità di superficie, non non più di 0.63μm.
Questo genere del cuscinetto del complemento completo, con l'anello interno o senza anello interno, non limita lo spostamento assiale dell'asse e dell'alloggio.
I cuscinetti a rulli lavorati solidi dell'ago del complemento completo sono assicurati con un grasso speciale per fissare i rulli durante il trasporto. Tuttavia, raccomandiamo di rilubrificare dopo il montaggio.
Cuscinetto a rulli dell'ago del complemento completo con Ring Specifications interno:
|
Asse Diametro |
Sopportare designazione |
Massachussets Approssimativamente |
Dimensioni di frontiera | Valutazione del carico di base | Velocità di limitazione | ||||
| Codice corrente | Codice originale | d | D | C | Dinamico | Elettricità statica | Olio | ||
| millimetro | g | millimetro | N | RPM | |||||
| 15 | NAV4902 | 4074902E | 15 | 28 | 13 | ||||
| NAV4002 | 4074102 | 76 | 15 | 32 | 17 | 10800 | 29800 | 4500 | |
| 74802 | 100 | 15 | 36 | 24,5 | 8900 | 11200 | 4400 | ||
| 17 | NAV4903 | 4074903E | 17 | 30 | 13 | ||||
| NAV4003 | 4074103 | 98 | 17 | 35 | 18 | 12000 | 17000 | 3400 | |
| 74703 | 126 | 17 | 35 | 24,5 | 8700 | 10800 | 4200 | ||
| 20 | NAV4904 | 4074904E | 20 | 37 | 17 | ||||
| NAV4004 | 4074104 | 175 | 20 | 42 | 22 | 14500 | 29600 | 3000 | |
| NAV203620.5 | 20 | 36 | 20,5 | ||||||
| NAV204 | 20 | 47 | 14 | ||||||
| 24 | NAV24668.1 | 24 | 66 | 8,1 | |||||
| 25 | NAV4905 | 4074905E | 25 | 42 | 17 | ||||
| NAV4005 | 4074105 | 201 | 25 | 47 | 22 | ||||
| NAV205 | 25 | 52 | 15 | 23000 | 34600 | 2600 | |||
| 30 | NAV4906 | 4074906E | 30 | 47 | 17 | ||||
| NAV4006 | 4074106 | 311 | 30 | 55 | 25 | 25800 | 46900 | 2000 | |
| 35 | NAV4907 | 4074907E | 35 | 55 | 20 | ||||
| NAV4007 | 4074107 | 418 | 35 | 62 | 27 | 33000 | 59900 | 1800 | |
| 40 | NAV4908 | 4074908E | 40 | 62 | 22 | ||||
| NAV4008 | 4074108 | 498 | 40 | 68 | 28 | 35900 | 67000 | 1700 | |
| 45 | NAV4909 | 4074909E | 45 | 68 | 22 | ||||
| NAV4009 | 4074109 | 637 | 45 | 75 | 30 | 41000 | 74000 | 1500 | |
| 50 | NAV4910 | 4074910E | 50 | 72 | 22 | ||||
| NAV4010 | 4074110 | 702 | 50 | 80 | 30 | 42800 | 88900 | 1400 | |
| 55 | NAV4911 | 4074911 | 1030 | 55 | 90 | 35 | 48900 | 109000 | 1300 |
| 60 | NAV4912 | 4074912E | 60 | 85 | 25 | ||||
| NAV4012 | 4074112 | 1125 | 60 | 95 | 35 | 50700 | 116000 | 1100 | |
| 65 | NAV4013 | 4074113 | 1200 | 65 | 100 | 35 | 59800 | 126000 | 1000 |
| 70 | NAV4914 | 4074914E | 70 | 100 | 30 | ||||
| NAV4014 | 4074114 | 1700 | 70 | 110 | 40 | 72400 | 155000 | 950 | |
| 75 | NAV4015 | 4074115 | 1810 | 75 | 115 | 40 | 72800 | 180000 | 900 |
| 80 | NAV4916 | 4074916E | 80 | 110 | 30 | ||||
| NAV4016 | 4074116 | 2470 | 80 | 125 | 45 | 76000 | 195000 | 850 | |
| 85 | NAV4017 | 4074117 | 2580 | 85 | 130 | 45 | 74000 | 192000 | 800 |
| 90 | NAV4918 | 4074918E | 1507 | 90 | 125 | 35 | |||
| 95 | NAV4919 | 4074919E | 1537 | 95 | 130 | 35 | |||
| 100 | NAV4920 | 4074920E | 2240 | 100 | 140 | 40 | |||
| 160 | NAV4832 | 4074832 | 160 | 200 | 40 | ||||
| 190 | NAV190 × 245× 42 | 190 | 245 | 42 | |||||
