Dettagli:
|
| Nome: | Rullo combinato dell'ago/cuscinetto a sfera angolare del contatto | Sopportare tipo: | Cuscinetto a rulli |
|---|---|---|---|
| Capacità di carico assiale: | Unidirezionale | Materiale del cuscinetto: | Acciaio per cuscinetti 100Cr6, GCr15, AISI 52100 |
| Pollici - Metrico: | Dimensioni metriche | Gioco interno radiale: | Con gabbia |
| Elemento volvente (parte di spinta): | Palle | Parte di spinta: | Con gabbia |
| Classe di tolleranza: | ABEC 1 | ISO P0 | Tipo di lubrificante compatibile: | Grasso |

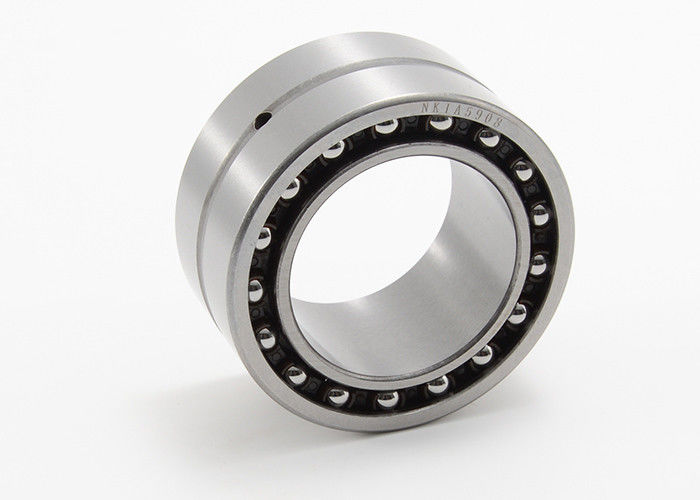

Il rullo dell'ago ed angolari combinati contattano il cuscinetto a sfera per i carichi assiali NKIA5910

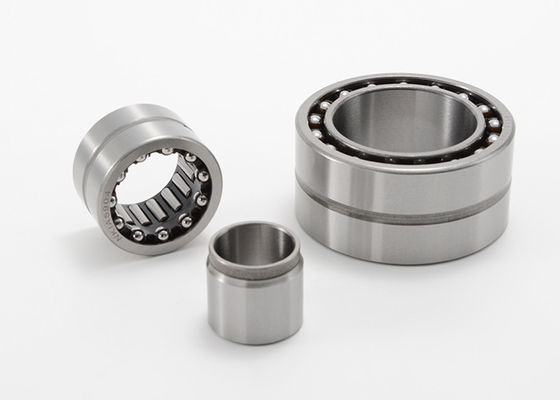

Rullo combinato dell'ago/cuscinetto a sfera angolare del contatto per i carichi assiali in una direzione, serie di NKIA
Questi cuscinetti consistono di un cuscinetto a rulli di ago radiale combinato con un cuscinetto a sfera angolare del contatto. Possono accomodare insieme entrambi i carichi radiali pesanti ed i carichi assiali leggeri in una direzione. Inoltre, possono funzionare alle alte velocità. La loro altezza a sezione trasversale bassa rende i cuscinetti particolarmente adatti ad applicazioni dove altri tipi di individuazione delle disposizioni sopportanti per occupare troppo spazio.
Specifiche con cuscinetto a sfera combinate del rullo dell'ago/di serie contatto angolare NKIA:
| Sopportare numero del pezzo | Asse d millimetro |
OD D millimetro |
Larghezza B millimetro |
Peso g |
Dina. Cappuccio. Parte radiale N |
Immediatamente. Cappuccio. Parte radiale N |
Dina. Cappuccio. Assiale N |
Immediatamente. Cappuccio. Assiale N |
Limite di velocità RPM |
| NKIA 5901 NKIA 5902 NKIA 5903 NKIA 5904 NKIA 59/22 |
12 15 17 20 22 |
24 28 30 37 39 |
16 18 18 23 23 |
40 50 56 103 118 |
7600 10600 11000 21000 22800 |
8300 13600 14600 25500 29500 |
2160 2340 2500 3950 4250 |
2250 2750 3200 4850 5600 |
24000 22000 21000 17000 16000 |
| NKIA 5905 NKIA 5906 NKIA 5907 NKIA 5908 NKIA 5909 |
25 30 35 40 45 |
42 47 55 62 68 |
23 23 27 30 30 |
130 147 243 315 375 |
23600 25000 31500 43000 45000 |
31500 35500 50000 67000 73000 |
4350 4750 6000 7400 7700 |
6100 7300 9800 12700 14000 |
15000 13000 11000 9500 8500 |
| NKIA 5910 NKIA 5911 NKIA 5912 NKIA 5913 NKIA 5914 |
50 55 60 65 70 |
72 80 85 90 100 |
30 34 34 34 40 |
380 550 590 635 980 |
47000 58000 60000 61000 84000 |
80000 100000 108000 112000 156000 |
8100 9700 10000 10300 13500 |
15900 19200 20800 22300 29000 |
8000 7500 7000 6500 6000 |
Sopportare numero del pezzo |
Asse d pollice |
OD D pollice |
Larghezza B pollice |
Peso libbre |
Dina. Cappuccio. Parte radiale lbf |
Immediatamente. Cappuccio. Parte radiale lbf |
Dina. Cappuccio. Assiale lbf |
Immediatamente. Cappuccio. Assiale lbf |
Limite di velocità RPM |
| NKIA 5901 NKIA 5902 NKIA 5903 NKIA 5904 NKIA 59/22 |
0,472 0,591 0,669 0,787 0,866 |
0,945 1,102 1,181 1,457 1,535 |
0,630 0,709 0,709 0,906 0,906 |
0,088 0,11 0,123 0,227 0,26 |
1.710 2.380 2.470 4.700 5.100 |
1.870 3.050 3.300 5.700 6.600 |
485 530 560 890 960 |
510 620 720 1.090 1.260 |
24000 22000 21000 17000 16000 |
| NKIA 5905 NKIA 5906 NKIA 5907 NKIA 5908 NKIA 5909 |
0,984 1,181 1,378 1,575 1,772 |
1,654 1,850 2,165 2,441 2,677 |
0,906 0,906 1,063 1,181 1,181 |
0,287 0,324 0,536 0,695 0,827 |
5.300 5.600 7.100 9.700 10.100 |
7.100 8.000 11.200 15.100 16.400 |
980 1.070 1.350 1.660 1.730 |
1.370 1.640 2.200 2.850 3.150 |
15000 13000 11000 9500 8500 |
| NKIA 5910 NKIA 5911 NKIA 5912 NKIA 5913 NKIA 5914 |
1,969 2,165 2,362 2,559 2,756 |
2,835 3,150 3,347 3,543 3,937 |
1,181 1,339 1,339 1,339 1,575 |
0,838 1,213 1,301 1,4 2,161 |
10.600 13.000 13.500 13.700 18.900 |
18.000 22.500 24.300 25.000 35.000 |
1.820 2.180 2.250 2.320 3.050 |
3.600 4.300 4.700 5.000 6.500 |
8000 7500 7000 6500 6000 |
