Dettagli:
|
| Nome: | Cuscinetto a rulli combinato | Sopportare tipo: | Rullo dell'ago/sfera di contatto angolare |
|---|---|---|---|
| Capacità di carico assiale: | Doppia direzione | Parte cuscinetto: | Cuscinetto completo |
| Lubrificante (parte reggispinta): | Nessuno | Materiale del cuscinetto: | sopportare acciaio |
| Gioco interno radiale: | CN | Parte radiale: | Con gabbia |
| Elemento volvente (parte di spinta): | Palle | Parte di spinta: | Con gabbia |

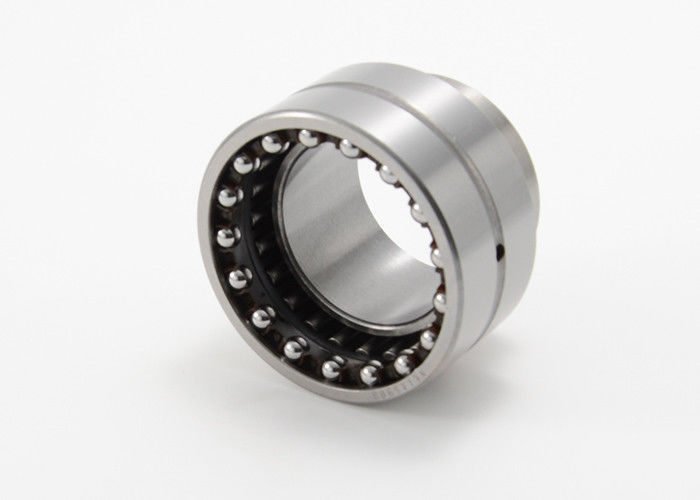

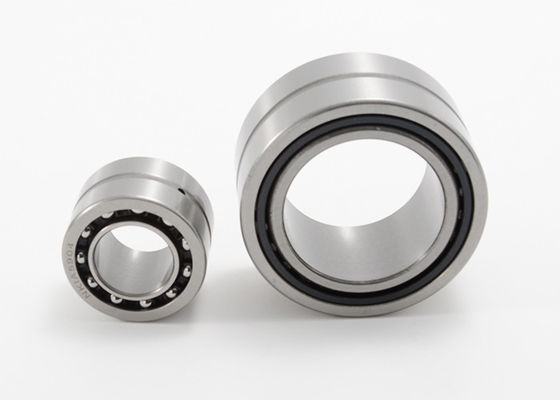

Rullo combinato dell'ago del cuscinetto a rulli e contatto angolare NKIB5903 con cuscinetto a sfera
Questi cuscinetti consistono di un cuscinetto a rulli di ago radiale combinato con un cuscinetto a sfera angolare del contatto. Possono accomodare insieme entrambi i carichi radiali pesanti ed i carichi assiali leggeri in entrambe le direzioni. Inoltre, possono funzionare alle alte velocità. La loro altezza a sezione trasversale bassa rende i cuscinetti particolarmente adatti ad applicazioni dove altri tipi di individuazione delle disposizioni sopportanti per occupare troppo spazio.
| Capacità assiale del carico | Doppio direzione |
| Sopportare parte | Cuscinetto completo |
| Lubrificante (parte spinta) | Nessuno |
| Sopportare materiale | Sopportare acciaio |
| Spazio interno radiale | CN |
| Parte radiale | Con la gabbia |
| Elemento di rotolamento (parte spinta) | Palle |
| Spinga la parte | Con la gabbia |
| Tipo di lubrificazione | Grasso |
Specifiche con cuscinetto a sfera del cuscinetto a rulli del rullo combinato dell'ago/contatto angolare:
| Sopportare numero del pezzo | Asse d pollice |
Asse d millimetro |
OD D pollice |
OD D millimetro |
Larghezza B pollice |
Larghezza B millimetro |
Larghezza C pollice |
Wight C millimetro |
Peso libbre |
Peso g |
| NKIB 5901 NKIB 5902 NKIB 5903 NKIB 5904 NKIB 59/22 |
0,472 0,591 0,669 0,787 0,866 |
12 15 17 20 22 |
0,945 1,102 1,181 1,457 1,535 |
24 28 30 37 39 |
0,689 0,787 0,787 0,984 0,984 |
17,5 20 20 25 25 |
0,630 0,709 0,709 0,906 0,906 |
16 18 18 23 23 |
0,095 0,115 0,128 0,236 0,269 |
43 52 58 107 122 |
| NKIB 5905 NKIB 5906 NKIB 5907 NKIB 5908 NKIB 5909 |
0,984 1,181 1,378 1,575 1,772 |
25 30 35 40 45 |
1,654 1,850 2,165 2,441 2,677 |
42 47 55 62 68 |
0,984 0,984 1,181 1,339 1,339 |
25 25 30 34 34 |
0,906 0,906 1,063 1,181 1,181 |
23 23 27 30 30 |
0,295 0,333 0,545 0,706 0,838 |
134 151 247 320 380 |
| NKIB 5910 NKIB 5911 NKIB 5912 NKIB 5913 NKIB 5914 |
1,969 2,165 2,362 2,559 2,756 |
50 55 60 65 70 |
2,835 3,150 3,347 3,543 3,937 |
72 80 85 90 100 |
1,339 1,496 1,496 1,496 1,772 |
34 38 38 38 45 |
1,181 1,339 1,339 1,339 1,575 |
30 34 34 34 40 |
0,849 1,224 1,312 1,411 2,172 |
385 555 595 640 985 |
| Sopportare numero del pezzo |
Dina. Cappuccio. |
Dina. Cappuccio. |
Immediatamente. Cappuccio. |
Immediatamente. Cappuccio. |
Dina. Cappuccio. Assiale lbf |
Dina. Cappuccio. |
Immediatamente. Cappuccio. Assiale lbf |
Immediatamente. Cappuccio. |
Velocità Limite RPM |
| NKIB 5901 NKIB 5902 NKIB 5903 NKIB 5904 NKIB 59/22 |
1.710 2.380 2.470 4.700 5.100 |
7600 10600 11000 21000 22800 |
1.870 3.050 3.300 5.700 6.600 |
8300 13600 14600 25500 29500 |
485 530 560 890 960 |
2160 2340 2500 3950 4250 |
510 620 720 1.090 1.260 |
2250 2750 3200 4850 5600 |
24000 22000 21000 17000 16000 |
| NKIB 5905 NKIB 5906 NKIB 5907 NKIB 5908 NKIB 5909 |
5.300 5.600 7.100 9.700 10.100 |
23600 25000 31500 43000 45000 |
7.100 8.000 11.200 15.100 16.400 |
31500 35500 50000 67000 73000 |
980 1.070 1.350 1.660 1.730 |
4350 4750 6000 7400 7700 |
1.370 1.640 2.200 2.850 3.150 |
6100 7300 9800 12700 14000 |
15000 13000 11000 9500 8500 |
| NKIB 5910 NKIB 5911 NKIB 5912 NKIB 5913 NKIB 5914 |
10.600 13.000 13.500 13.700 18.900 |
47000 58000 60000 61000 84000 |
18.000 22.500 24.300 25.000 35.000 |
80000 100000 108000 112000 156000 |
1.820 2.180 2.250 2.320 3.050 |
8100 9700 10000 10300 13500 |
3.600 4.300 4.700 5.000 6.500 |
15900 19200 20800 22300 29000 |
8000 7500 7000 6500 6000 |
