Dettagli:
|
| Nome: | Cuscinetto combinato a rullini / spinta assiale a sfere | Sopportare tipo: | Rullo dell'ago/Sfera di spinta |
|---|---|---|---|
| Capacità di carico assiale: | Unidirezionale | Parte cuscinetto: | Parte radiale senza anello interno |
| Rivestimento: | Privo di | Lubrificante (parte reggispinta): | Nessuno |
| Materiale del cuscinetto: | sopportare acciaio | Parte radiale: | Con gabbia |
| Tipo di cuscinetto a rotolamento: | Cuscinetto a rullini / reggispinta a sfere | Elemento volvente (parte di spinta): | Palle |
| Parte di spinta: | Con gabbia | Intervallo operativo di temperatura: | da -20 a +120 °C |

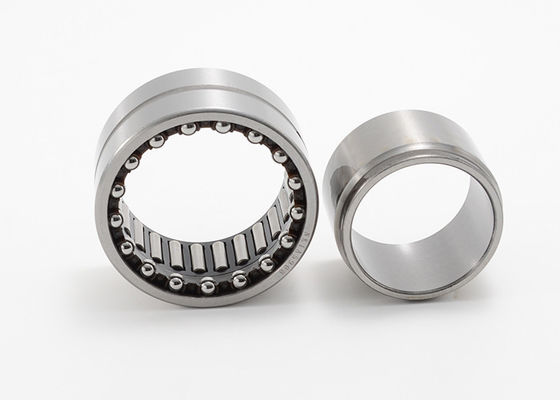

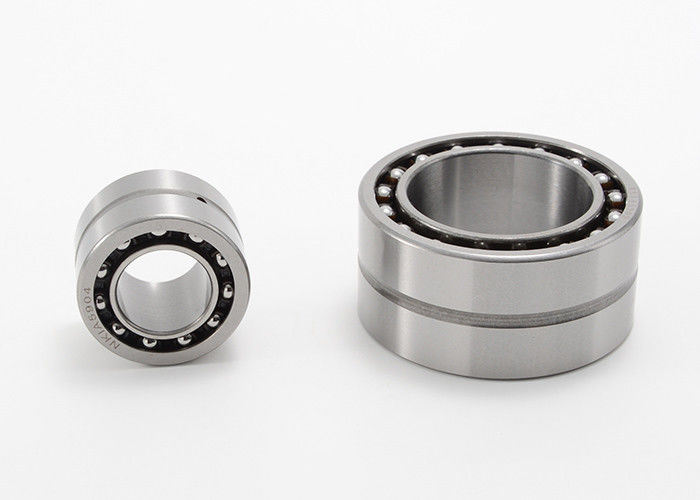

Rullo combinato dell'ago e cuscinetto a sfere di spinta assiale NKX 30 NAXK 30
Questi cuscinetti consistono di un cuscinetto a rulli di ago radiale combinato con un cuscinetto a sfere di spinta. Possono accomodare insieme sia i carichi radiali che i carichi assiali in una direzione. Inoltre, possono funzionare relativamente alle alte velocità. La loro altezza a sezione trasversale bassa rende i cuscinetti particolarmente adatti ad applicazioni dove altri tipi di individuazione delle disposizioni sopportanti per occupare troppo spazio.
Specifiche combinate del rullo/cuscinetto a sfere di spinta dell'ago:
|
Sopportare numero del pezzo |
BACCANO 5429 Numero del pezzo |
Asse Fw pollice |
Asse Fw millimetro |
OD D pollice |
OD D millimetro |
Larghezza C pollice |
Larghezza C millimetro |
WGT. libbre |
WGT. g |
D1 massimo pollice |
D1 massimo millimetro |
C1 pollice |
C1 millimetro |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
0,394 0,472 0,591 0,669 0,787 |
10 12 15 17 20 |
0,748 0,827 0,945 1,024 1,181 |
19 21 24 26 30 |
0,906 0,906 0,906 0,984 1,181 |
23 23 23 25 30 |
0,075 0,084 0,097 0,117 0,183 |
34 38 44 53 83 |
0,949 1,028 1,106 1,185 1,382 |
24,1 26,1 28,1 30,1 35,1 |
0,354 0,354 0,354 0,354 0,394 |
9 9 9 9 10 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
0,984 1,181 1,378 1,575 1,772 |
25 30 35 40 45 |
1,457 1,654 1,850 2,047 2,284 |
37 42 47 52 58 |
1,181 1,181 1,181 1,260 1,260 |
30 30 30 32 32 |
0,276 0,311 0,359 0,441 0,556 |
125 141 163 200 252 |
1,658 1,854 2,051 2,366 2,567 |
42,1 47,1 52,1 60,1 65,2 |
0,433 0,433 0,472 0,512 0,551 |
11 11 12 13 14 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
1,969 2,362 2,756 |
50 60 70 |
2,441 2,835 3,347 |
62 72 85 |
1,378 1,575 1,575 |
35 40 40 |
0,617 0,794 1,103 |
280 360 500 |
2,764 3,354 3,748 |
70,2 85,2 95,2 |
0,551 0,669 0,709 |
14 17 18 |
CONTINUATO DA SOPRA
| Numero del pezzo | BACCANO 5429 Numero del pezzo |
Dina. Cappuccio. Parte radiale lbf |
Dina. Cappuccio. Parte radiale N |
Immediatamente. Cappuccio. Parte radiale lbf |
Immediatamente. Cappuccio. Parte radiale N |
Dina. Cappuccio. Assiale lbf |
Dina. Cappuccio. Assiale N |
Immediatamente. Cappuccio. Assiale lbf |
Immediatamente. Cappuccio. Assiale N |
Limite di velocità Olio RPM |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
1.390 2.020 2.410 2.700 3.700 |
6200 9000 10700 11900 16400 |
1.750 2.470 2.850 3.350 5.400 |
7800 11000 12700 15000 23800 |
2.250 2.320 2.360 2.430 3.200 |
10000 10300 10500 10800 14300 |
3.150 3.450 3.800 4.100 5.600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
4.250 5.100 5.500 5.800 6.200 |
18800 22600 24300 26000 27500 |
6.900 8.100 9.300 10.600 11.900 |
30500 36000 41500 47000 53000 |
4.400 4.600 4.750 6.100 6.300 |
19600 20400 21200 27000 28000 |
8.400 9.400 10.600 14.200 15.500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
8.500 9.400 10.000 |
38000 42000 44500 |
16.600 20.200 20.700 |
74000 90000 92000 |
6.500 9.300 9.700 |
29000 41500 43000 |
16.900 25.500 28.500 |
75000 113000 127000 |
3300 2800 2400 |
