Dettagli:
|
| Nome: | Cuscinetti a rullini di spinta | Misura: | Metrico |
|---|---|---|---|
| Materiale del cuscinetto: | sopportare acciaio | Elemento rotolante: | Rullo dell'ago |
| Descrizione del componente: | Solo gruppo rullo | Singola o doppia direzione: | Doppia direzione |
| Cuscinetto reggispinta: | Sì | Autoallineante: | no |
| Classe di precisione: | ABEC 1 | ISO P0 | Altre caratteristiche: | Singola fila |

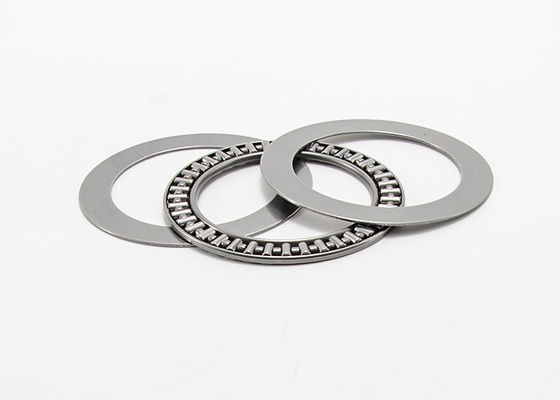

Spinga le Assemblee assiali NTB 4060 del rullo e della gabbia dell'ago dei cuscinetti a rulli dell'ago

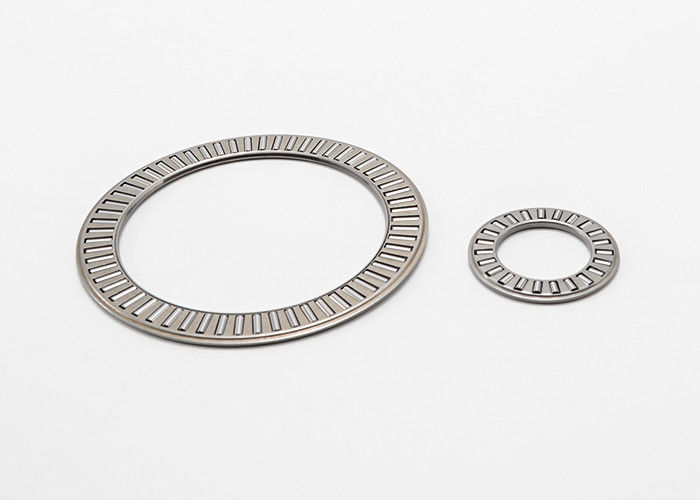

I cuscinetti assiali consistono di una gabbia precisamente fatta e dei rulli. Hanno l'alta rigidità ed alte capacità di carico e possono essere utilizzati nei piccoli spazi.
Applicazione:
I cuscinetti a rulli dell'ago sono ampiamente usati in automobili, compressori, costruzione, motori elettrici, industria alimentare, elettrodomestici ecc. Come elemento di rotolamento, gira il mondo.
Specifiche:
| Descrizione di prodotto di base | Cuscinetto di spinta del rullo dell'ago |
| Misura (pollice - metrico) | Metrico |
| Sopportare materiale | Sopportare acciaio |
| Materiale della gabbia | Acciaio |
| Elemento di rotolamento | Rullo dell'ago |
| Direzione singola o doppia | Doppia direzione |
| Classe di precisione | ABEC 1 | ISO P0 |
| Lubrificazione | Olio |
Imballaggio & spedire:
| Pacchetto | Metropolitana di plastica per i cuscinetti ed il pacchetto del cartone fuori |
| Trasporto | La spedizione dell'aria e precisa e la spedizione del mare sono disponibili |
| Servizio | L'OEM assiste e può stampare il vostro logo del onw dopo autorizzazione |
Spinga le specifiche assiali delle Assemblee del rullo e della gabbia dell'ago dei cuscinetti a rulli dell'ago:
|
Asse Diametro |
Codice assiale delle Assemblee del rullo e della gabbia dell'ago | ||||||
| Assemblee assiali del rullo e della gabbia dell'ago |
Massachussets g |
Spinga lo strato |
Massachussets g |
Anello dell'asse | Anello di Seat |
Massachussets g |
|
| millimetro | |||||||
| 10 | NTB1024 | 3,3 | Asse 1024 | 2,9 | WS1024 | GS1024 | 8 |
| 12 | NTB1226 | 3,8 | Asse 1226 | 3,2 | WS1226 | GS1226 | 8,9 |
| 15 | NTB1528 | 4,1 | Asse 1528 | 3,4 | WS1528 | GS1528 | 9,3 |
| 16 | NTB1629 | 4,3 | Asse 1629 | 3,6 | WS1629 | GS1629 | 9,8 |
| 17 | NTB1730 | 4,5 | Asse 1730 | 3,7 | WS1730 | GS1730 | 10,2 |
| 18 | NTB1831 | 4,7 | Asse 1831 | 3,9 | WS1831 | GS1831 | 10,7 |
| 20 | NTB2035 | 6,1 | Asse 2035 | 5 | WS2035 | GS2035 | 13,8 |
| 25 | NTB2542 | 8,2 | Asse 2542 | 6,9 | WS2542 | GS2542 | 21 |
| 30 | NTB3047 | 9,4 | Asse 3047 | 7,9 | WS3047 | GS3047 | 24 |
| 35 | NTB3552 | 10,6 | Asse 3552 | 8,9 | WS3552 | GS3552 | 31,5 |
| 40 | NTB4060 | 22 | Asse 40603 | 12,1 | WS4060 | GS4060 | 42,5 |
| 45 | NTB4565 | 24,5 | Asse 4565 | 13,3 | WS4565 | GS4565 | 53,5 |
| 50 | NTB5070 | 26,5 | Asse 5070 | 14,5 | WS5070 | GS5070 | 58,5 |
| 55 | NTB5578 | 33,5 | Asse 5578 | 18,5 | WS5578 | GS5578 | 93 |
| 60 | NTB6085 | 38,5 | Asse 6085 | 22 | WS6085 | GS6085 | 105 |
| 65 | NTB6590 | 41,5 | Asse 6590 | 23,5 | WS6590 | GS6590 | 124 |
| 70 | NTB7095 | 61 | Asse 7090 | 25 | WS7095 | GS7095 | 132 |
| 75 | NTB75100 | 65 | Asse 75100 | 26,5 | WS75100 | GS75100 | 153 |
| 80 | NTB80105 | 68,5 | Asse 80105 | 28 | WS80105 | GS80105 | 162 |
| 85 | NTB85110 | 72 | Asse 85110 | 29,5 | WS85110 | GS85110 | 170 |
| 90 | NTB90120 | 92 | Asse 90120 | 38 | WS90120 | GS90120 | 250 |
| 100 | NTB100135 | 119 | Asse 100135 | 50 | WS110135 | GS100135 | 350 |
| 110 | NTB110145 | 129 | Asse 110145 | WS110145 | GS110145 | 380 | |
| 120 | NTB120155 | 139 | Asse 120155 | WS120155 | GS120155 | 410 | |
| 130 | NTB130170 | 225 | Asse 130170 | WS130170 | GS130170 | 660 | |
CONTINUATO DA SOPRA
| Assemblee assiali del rullo e della gabbia dell'ago | Dimensione | Valutazione di carico di base | Velocità di limitazione | ||||||||
| d | D | Dw | s | h | Rs | C1 | Ce | C | Co | r/min | |
| kgf | kgf | ||||||||||
| NTB1024 | 10 | 24 | 2 | 1 | 2,75 | 0,3 | 14 | 22 | 800 | 2440 | 15000 |
| NTB1226 | 12 | 26 | 2 | 1 | 2,75 | 0,3 | 16 | 24 | 850 | 2750 | 13000 |
| NTB1528 | 15 | 28 | 2 | 1 | 2,75 | 0,3 | 18 | 26 | 900 | 3050 | 12000 |
| NTB1629 | 16 | 29 | 2 | 1 | 2,75 | 0,3 | 19 | 27 | 920 | 3200 | 11000 |
| NTB1730 | 17 | 30 | 2 | 1 | 2,75 | 0,3 | 20 | 28 | 950 | 3360 | 11000 |
| NTB1831 | 18 | 31 | 2 | 1 | 2,75 | 0,3 | 21 | 29 | 970 | 3510 | 10000 |
| NTB2035 | 20 | 35 | 2 | 1 | 2,75 | 0,3 | 23 | 33 | 1200 | 4740 | 9000 |
| NTB2542 | 25 | 42 | 2 | 1 | 3 | 0,6 | 29 | 40 | 1470 | 6600 | 7500 |
| NTB3047 | 30 | 47 | 2 | 1 | 3 | 0,6 | 34 | 45 | 1570 | 7470 | 6500 |
| NTB3552 | 35 | 52 | 2 | 1 | 3,5 | 0,6 | 39 | 50 | 1670 | 8350 | 5500 |
| NTB4060 | 40 | 60 | 3 | 1 | 3,5 | 0,6 | 45 | 57 | 2470 | 11000 | 5000 |
| NTB4565 | 45 | 65 | 3 | 1 | 4 | 0,6 | 50 | 62 | 2640 | 12400 | 4500 |
| NTB5070 | 50 | 70 | 3 | 1 | 4 | 0,6 | 55 | 67 | 2810 | 13700 | 4000 |
| NTB5578 | 55 | 78 | 3 | 1 | 5 | 0,6 | 61 | 75 | 3300 | 17500 | 4000 |
| NTB6085 | 60 | 85 | 3 | 1 | 4,75 | 1 | 66 | 82 | 3900 | 22300 | 3500 |
| NTB6590 | 65 | 90 | 3 | 1 | 5,25 | 1 | 71 | 87 | 4090 | 24100 | 3000 |
| NTB7095 | 70 | 95 | 4 | 1 | 5,25 | 1 | 75 | 91 | 4830 | 24900 | 3000 |
| NTB75100 | 75 | 100 | 4 | 1 | 5,75 | 1 | 80 | 96 | 4930 | 26100 | 3000 |
| NTB80105 | 80 | 105 | 4 | 1 | 5,75 | 1 | 85 | 101 | 5050 | 27200 | 2500 |
| NTB85110 | 85 | 110 | 4 | 1 | 5,75 | 1 | 90 | 106 | 5130 | 28400 | 2500 |
| NTB90120 | 90 | 120 | 4 | 1 | 6,5 | 1 | 96 | 116 | 6570 | 40100 | 2500 |
| NTB100135 | 100 | 135 | 4 | 1 | 7 | 1 | 107 | 131 | 8190 | 55200 | 2000 |
| NTB110145 | 110 | 145 | 4 | 7 | 1 | 117 | 141 | 8480 | 59000 | 2000 | |
| NTB120155 | 120 | 155 | 4 | 7 | 1 | 127 | 151 | 8960 | 64700 | 1800 | |
| NTB130170 | 130 | 170 | 5 | 9 | 1 | 137 | 165 | 12300 | 85500 | 1700 | |
| Olio |
