Dettagli:
|
| Nome: | Cuscinetti a rullini di spinta | Sopportare tipo: | Gruppo rullini e gabbia |
|---|---|---|---|
| Serie: | ASK | Tipo di alesaggio: | Foro tondo |
| Gabbia: | Lamiera d'acciaio | Materiale del cuscinetto: | sopportare acciaio |
| Singola o doppia direzione: | Unica direzione | Pollici - Metrico: | Metrico |
| Grado a rulli: | G2 | Classe di precisione: | Standard normale, ABEC 1 | ISO P0 |

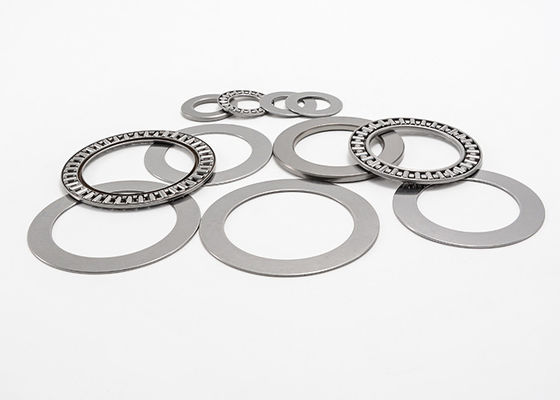

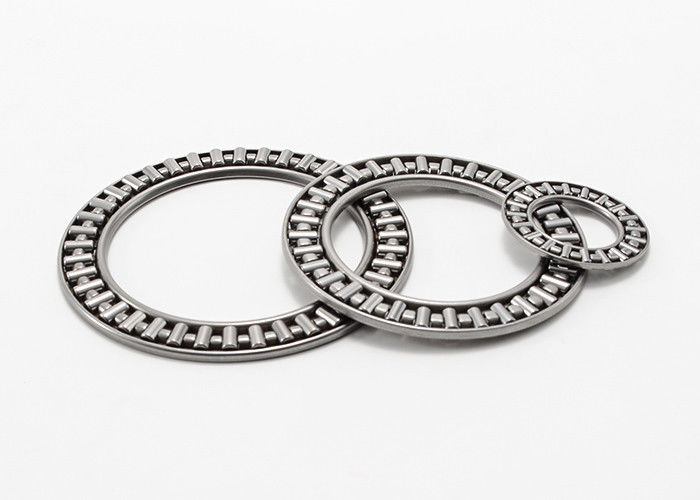

Spinga il rullo dell'ago dei cuscinetti a rulli dell'ago e l'Assemblea assiali AXK 2542 della gabbia
Il rullo e la gabbia dell'ago hanno spinto le assemblee sono destinati ad accomodare i carichi assiali pesanti ed i carichi di punta in una direzione. Forniscono un alto livello di rigidezza all'interno di uno spazio assiale minimo. Nelle applicazioni dove i fronti delle componenti adiacenti della macchina serviscono da canalizzazioni, i cuscinetti assiali del rullo dell'ago non prendono spazio che una rondella spinta convenzionale. I cuscinetti possono anche combinarsi con sopportare le rondelle per creare i cuscinetti completi.
MOUETTE offre i cuscinetti a rulli dell'ago delle grandi quantità in azione. Contatto per i dettagli!
Spinga le specifiche assiali del rullo dell'ago dei cuscinetti a rulli dell'ago e dell'Assemblea della gabbia:
|
Asse Diametro |
Ago assiale Rollar ed Assemblee della gabbia | Spinto sopportando rondella | ||||||
| Codice |
Massachussets g |
Cuscinetto Rondella |
Massachussets g |
Anello dell'asse | Abitazione dell'anello |
Cuscinetto assiale Rondella |
Massachussets g |
|
| millimetro | ||||||||
| 4 | AXK 0414TN | 0,7 | Asse 0414 | 1 | — | — | — | |
| 5 | AXK 0515TN | 0,8 | Asse 0515 | 1 | — | — | — | |
| 6 | AXK 0619TN | 1 | Asse 0619 | 2 | LS 0619 | — | — | 4 |
| 8 | AXK 0821TN | 2 | Asse 0821 | 2 | LS 0821 | — | — | 4 |
| 10 | AXK 1024 | 3 | Asse 1024 | 3 | LS 1024 | — | — | 7 |
| 12 | AXK 1226 | 3 | Asse 1226 | 3 | LS 1226 | — | — | 8 |
| 15 | AXK 1528 | 4 | Asse 1528 | 3 | LS 1528 | GS 81102 | La WS 81102 | 9 |
| 17 | AXK 1730 | 4 | Asse 1730 | 4 | LS 1730 | GS 81103 | La WS 81103 | 9 |
| 20 | AXK 2035 | 5 | Asse 2035 | 5 | LS 2035 | GS 81104 | La WS 81104 | 13 |
| 25 | AXK 2542 | 7 | Asse 2542 | 7 | LS 2542 | GS 81105 | La WS 81105 | 19 |
| 30 | AXK 3047 | 8 | Asse 3047 | 8 | LS 3047 | GS 81106 | La WS 81106 | 22 |
| 35 | AXK 3552 | 10 | Asse 3552 | 9 | LS 3552 | GS 81107 | La WS 81107 | 29 |
| 40 | AXK 4060 | 16 | Asse 4060 | 12 | LS 4060 | GS 81108 | La WS 81108 | 40 |
| 45 | AXK 4565 | 18 | Asse 4565 | 13 | LS 4565 | GS 81109 | La WS 81109 | 50 |
| 50 | AXK 5070 | 20 | Asse 5070 | 14 | LS 5070 | GS 81110 | La WS 81110 | 55 |
| 55 | AXK 5578 | 28 | Asse 5578 | 18 | LS 5578 | GS 81111 | La WS 81111 | 88 |
| 60 | AXK 6085 | 33 | Asse 6085 | 22 | LS 6085 | GS 81112 | La WS 81112 | 97 |
| 65 | AXK 6590 | 35 | Asse 6590 | 24 | LS 6590 | GS 81113 | La WS 81113 | 115 |
| 70 | AXK 7095 | 60 | Asse 7095 | 25 | LS 7095 | GS 81114 | La WS 81114 | 123 |
| 75 | AXK 75100 | 61 | Asse 75100 | 27 | LS 75100 | GS 81115 | La WS 81115 | 142 |
| 80 | AXK 80105 | 63 | Asse 80105 | 28 | LS 80105 | GS 81116 | La WS 81116 | 151 |
| 85 | AXK 85110 | 67 | Asse 85100 | 29 | LS 85110 | GS 81117 | La WS 81117 | 159 |
| 90 | AXK 90120 | 86 | Asse 90120 | 39 | LS 90120 | GS 81118 | La WS 81118 | 234 |
| 100 | AXK 100135 | 104 | Asse 100135 | 50 | LS 100135 | GS 81120 | La WS 81120 | 350 |
| 110 | AXK 110145 | 122 | Asse 110145 | 55 | LS 110145 | GS 81122 | La WS 81122 | 385 |
| 120 | AXK 120155 | 131 | Asse 120155 | 59 | LS 120155 | GS 81124 | La WS 81124 | 415 |
| 130 | AXK 130170 | 205 | Asse 130170 | 65 | LS 130170 | GS 81126 | La WS 81126 | 663 |
| 140 | AXK 140180 | 219 | Asse 140180 | 79 | LS 140180 | GS 81128 | La WS 81128 | 749 |
| 150 | AXK 150190 | 232 | Asse 150190 | 84 | LS 150190 | GS 81130 | La WS 81130 | 796 |
| 160 | AXK 160200 | 246 | Asse 160200 | 89 | LS 160200 | GS 81132 | La WS 81132 | 842 |
CONTINUATO DA SOPRA
| Sopportare codice | Dimensione | Dimensione della pista | Valutazione del carico di base | Limitazione | |||||||||
| KN | Velocità | ||||||||||||
| Dc1 | D1 | CC | d1 | Dw | B1 | B | a | Eb | Ea | C | CO | r/min | |
| d | D | min della r | |||||||||||
| AXK 0414TN | 4 | — | 14 | — | 2 | 1 | — | — | 5 | 13 | 4,4 | 8 | 21000 |
| AXK 0515TN | 5 | — | 15 | — | 2 | 1 | — | — | 6 | 14 | 4,75 | 9,2 | 21000 |
| AXK 0619TN | 6 | — | 19 | — | 2 | 1 | 2,75 | 0,3 | 7 | 18 | 6,8 | 15,5 | 19000 |
| AXK 0821TN | 8 | — | 21 | — | 2 | 1 | 2,75 | 0,3 | 9 | 20 | 7,8 | 19,4 | 18000 |
| AXK 1024 | 10 | — | 24 | — | 2 | 1 | 2,75 | 0,3 | 12 | 23 | 9,2 | 25,5 | 17000 |
| AXK 1226 | 12 | — | 26 | — | 2 | 1 | 2,75 | 0,3 | 14 | 25 | 9,9 | 29 | 15000 |
| AXK 1528 | 15 | 16 | 28 | 28 | 2 | 1 | 2,75 | 0,3 | 17 | 27 | 11,3 | 36 | 13000 |
| AXK 1730 | 17 | 18 | 30 | 30 | 2 | 1 | 2,75 | 0,3 | 19 | 29 | 11,9 | 39,5 | 12000 |
| AXK 2035 | 20 | 21 | 35 | 35 | 2 | 1 | 2,75 | 0,3 | 22 | 34 | 13,1 | 46,5 | 10000 |
| AXK 2542 | 25 | 26 | 42 | 42 | 2 | 1 | 3 | 0,6 | 29 | 41 | 14,7 | 58 | 8500 |
| AXK 3047 | 30 | 32 | 47 | 47 | 2 | 1 | 3 | 0,6 | 34 | 46 | 16,3 | 70 | 7500 |
| AXK 3552 | 35 | 37 | 52 | 52 | 2 | 1 | 3,5 | 0,6 | 39 | 51 | 17,8 | 81 | 6500 |
| AXK 4060 | 40 | 42 | 60 | 60 | 3 | 1 | 3,5 | 0,6 | 45 | 58 | 28 | 114 | 6000 |
| AXK 4565 | 45 | 47 | 65 | 65 | 3 | 1 | 4 | 0,6 | 50 | 63 | 30 | 128 | 5000 |
| AXK 5070 | 50 | 52 | 70 | 70 | 3 | 1 | 4 | 0,6 | 55 | 68 | 32 | 143 | 4800 |
| AXK 5578 | 55 | 57 | 78 | 78 | 3 | 1 | 5 | 0,6 | 60 | 76 | 38 | 186 | 4300 |
| AXK 6085 | 60 | 62 | 85 | 85 | 3 | 1 | 4,75 | 1 | 65 | 83 | 44,5 | 234 | 4000 |
| AXK 6590 | 65 | 67 | 90 | 90 | 3 | 1 | 5,25 | 1 | 70 | 88 | 46,5 | 255 | 3700 |
| AXK 7095 | 70 | 72 | 95 | 95 | 4 | 1 | 5,25 | 1 | 74 | 93 | 54 | 255 | 3500 |
| AXK 75100 | 75 | 77 | 100 | 100 | 4 | 1 | 5,75 | 1 | 79 | 98 | 55 | 265 | 3300 |
| AXK 80105 | 80 | 82 | 105 | 105 | 4 | 1 | 5,75 | 1 | 84 | 103 | 56 | 280 | 3100 |
| AXK 85110 | 85 | 87 | 110 | 110 | 4 | 1 | 5,75 | 1 | 89 | 108 | 58 | 290 | 3000 |
| AXK 90120 | 90 | 92 | 120 | 120 | 4 | 1 | 6,5 | 1 | 94 | 118 | 73 | 405 | 2700 |
| AXK 100135 | 100 | 102 | 135 | 135 | 4 | 1 | 7 | 1 | 105 | 133 | 91 | 560 | 2500 |
| AXK 110145 | 110 | 112 | 145 | 145 | 4 | 1 | 7 | 1 | 115 | 143 | 97 | 620 | 2300 |
| AXK 120155 | 120 | 122 | 155 | 155 | 4 | 1 | 7 | 1 | 125 | 153 | 102 | 680 | 2100 |
| AXK 130170 | 130 | 132 | 170 | 170 | 5 | 1 | 9 | 1 | 136 | 167 | 133 | 840 | 1900 |
| AXK 140180 | 140 | 142 | 180 | 178 | 5 | 1 | 9,5 | 1 | 146 | 177 | 138 | 900 | 1800 |
| AXK 150190 | 150 | 152 | 190 | 188 | 5 | 1 | 9,5 | 1 | 156 | 187 | 143 | 960 | 1700 |
| AXK 160200 | 160 | 162 | 200 | 198 | 5 | 1 | 9,5 | 1 | 166 | 197 | 145 | 1020 | 1600 |
