Dettagli:
|
| Nome: | Rulli incoronati Yoke Type Track Rollers di sostegno con gli anelli della flangia | Materiale: | Acciaio di qualità per cuscinetti ad alta lega |
|---|---|---|---|
| Forma del rullo: | Il profilo esterno dell'anello ha incoronato R500 | Rivestimento: | Senza (colore d'acciaio sopportante neutrale) |
| Gamma di dimensioni: | Serie metriche | Orientamento assiale dell'anello esterno: | Sì |
| Elementi rotolanti: | Rulli ad aghi | Numero di flange, anello esterno: | 2 |
| Tipo di sigillo: | Guarnizione da entrambi i lati | Funzione di rilubrificazione: | Via l'anello interno |
| Evidenziare: | Doppio seguicamma di stile del giogo di fila,seguicamma di stile del giogo del foro della sfortuna,Rullo del giogo della camma di NATR |
||

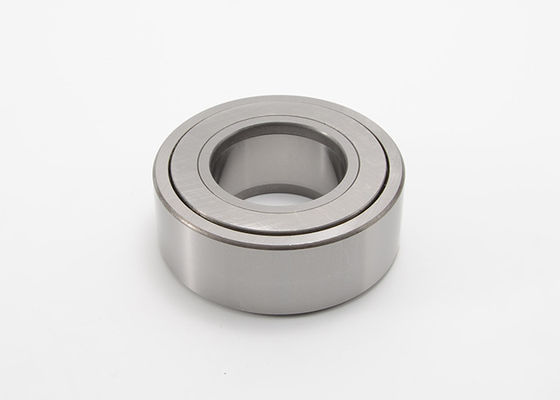

Rulli incoronati Yoke Type Track Rollers di sostegno con gli anelli NATR 6 NATR 6 pp della flangia

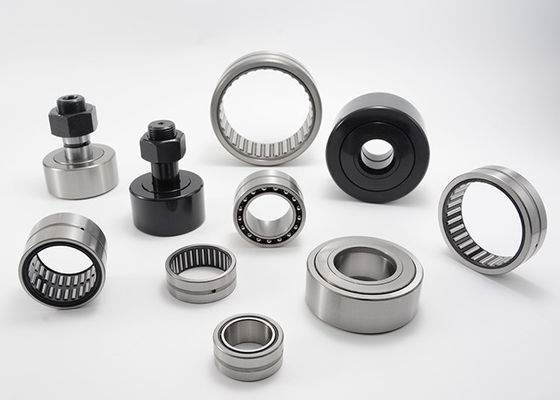

MOUETTE progetta e fabbrica una linea completa di seguicamma e di rulli di sostegno (rulli giogo tipi della pista) per le applicazioni industriali, compreso le macchine utensili, i robot industriali, la produzione delle componenti elettroniche, le attrezzature di automazione delle attività d'ufficio e gli ambienti duri che richiedono la resistenza della corrosione aumentata.

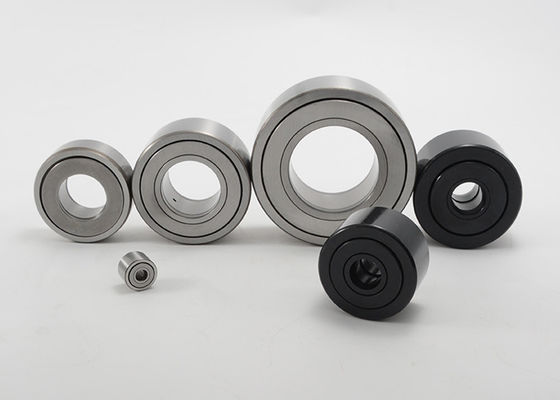

I rulli di sostegno (rulli giogo tipi della pista) sono destinati per funzionare su tutti i tipi di piste e per essere utilizzati negli azionamenti della camma, nei sistemi di trasportatore, ecc. Sono basati su un cuscinetto a rulli dell'ago con un anello interno. Hanno un anello esterno a pareti spesse con una superficie scorrevole coronata e sono pronto--supporto fornito. Una lacuna stretta fra l'anello esterno e premere-sugli anelli della flangia forma una guarnizione Gap tipa. L'anello interno contiene un foro di lubrificazione per facilitare il relubrication.
Rulli incoronati Yoke Type Track Rollers di sostegno con le specifiche degli anelli della flangia:
|
Asse Diametro |
Yoke Type Cam Followers Code | Dimensioni di frontiera | Valutazione del carico di base | Velocità di limitazione | |||||||
| Senza guarnizione | Sigillato | d | D | B | C | d1 | rs | Dinamico | Elettricità statica | ||
| millimetro | millimetro | min | N | RPM | |||||||
| 16 | NATR 5 | NATR 5 PP | 5 | 16 | 12 | 11 | 12 | 0,15 | 3150 | 3300 | 22000 |
| 19 | NATR 6 | NATR 6 PP | 6 | 19 | 12 | 11 | 14 | 0,15 | 3500 | 3900 | 20000 |
| 24 | NATR 8 | NATR 8 PP | 8 | 24 | 15 | 14 | 19 | 0,3 | 5500 | 6400 | 15000 |
| 30 | NATR 10 | NATR 10 PP | 10 | 30 | 15 | 14 | 23 | 0,6 | 6800 | 8400 | 11000 |
| 32 | NATR 12 | NATR 12 PP | 12 | 32 | 15 | 14 | 25 | 0,6 | 6900 | 8800 | 9000 |
| 35 | NATR 15 | NATR 15 PP | 15 | 35 | 19 | 18 | 27 | 0,6 | 9700 | 14100 | 7000 |
| 40 | NATR 17 | NATR 17 PP | 17 | 40 | 21 | 20 | 32 | 1 | 10900 | 15500 | 6000 |
| 47 | NATR 20 | NATR 20 PP | 20 | 47 | 25 | 24 | 37 | 1 | 15500 | 25500 | 4900 |
| 52 | NATR 25 | NATR 25 PP | 25 | 52 | 25 | 24 | 42 | 1 | 15400 | 26500 | 3600 |
| 62 | NATR 30 | NATR 30 PP | 30 | 62 | 29 | 28 | 51 | 1 | 23600 | 38500 | 2600 |
| 72 | NATR 35 | NATR 35 PP | 35 | 72 | 29 | 28 | 58 | 1,1 | 25500 | 44500 | 2000 |
| 80 | NATR 40 | NATR 40 PP | 40 | 80 | 32 | 30 | 66 | 1,1 | 33000 | 59000 | 1700 |
| 85 | NATR 45 | NATR 45 PP | 45 | 85 | 32 | 30 | 72 | 1,1 | 32500 | 59000 | 1500 |
| 90 | NATR 50 | NATR 50 PP | 50 | 90 | 32 | 30 | 76 | 1,1 | 32000 | 59000 | 1300 |
