Dettagli:
|
| Nome: | Frizione a camma serie MZ-G | Materiale: | Acciaio di qualità per cuscinetti ad alta lega |
|---|---|---|---|
| Alesaggio chiavetta: | Sì | Finitura superficia: | Nessun trattamento |
| Gamma di dimensioni: | Alesaggi da 15 mm a 70 mm | Caratteristica: | La pista esterna è rettificata |
| pre-lubrificato: | Sì | lubrificazione manutenzione Richiesto: | no |
| Evidenziare: | Cuscinetto della frizione di modo di MZ15G uno,guidi in folle il motociclo della frizione di sprag,rivestimento di messa a terra del motociclo della frizione di sprag |
||

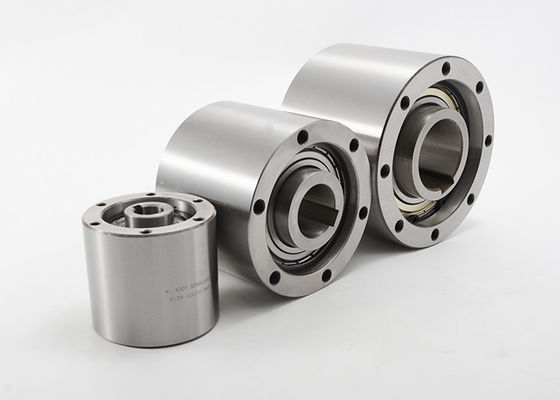

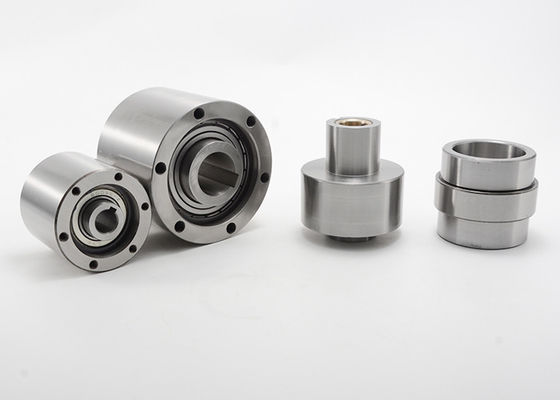

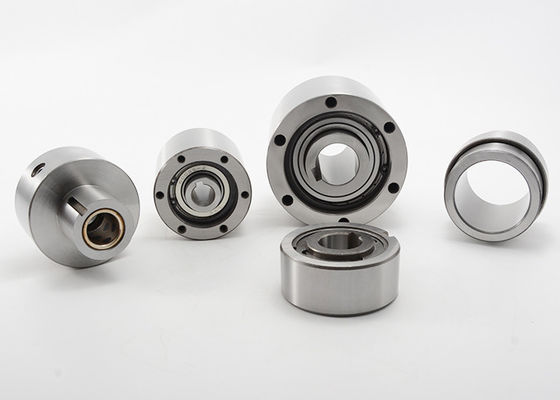

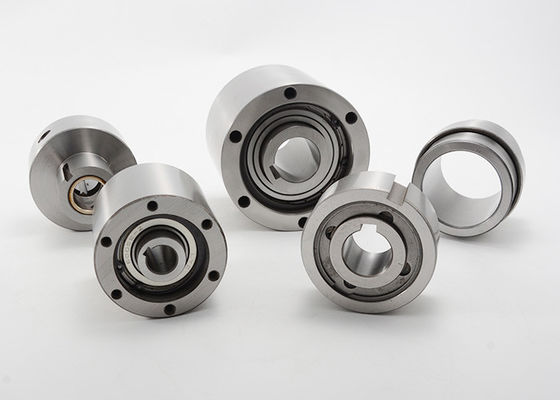

Lo Sprag di modo della frizione una della camma di MZ15G guida in folle il rivestimento di messa a terra di corsa esterna sopportante della frizione
La frizione di serie del MZ pre-è lubrificata con grasso ed è pronta ad installare e non richiede manutenzione di lubrificazione. Questa serie è ideale per le applicazioni generali. La corsa esterna della serie di MZ-G è lisciata alla macchina.
Specifiche della frizione della camma di serie di MZ-G:
| Tipo | Dimensioni di foro | Scanalatura del foro | Dimensione (millimetri) | ||||||
| d | A (larghezza totale) | C (larghezza globale della corsa) | B (diametro esterno) | F (corsa interna O.D.) | E (identificazione esterna della corsa.) | D (diametro del cerchio del passo) | s (profondità del filo) | ||
| MZ15G | 15 | 5 x 2,3 | 55 | 53 | 68 | 25 | 47 | 58 | 10 |
| MZ17G | 17 | 5 x 2,3 | 63 | 61 | 75 | 28 | 52 | 64 | 10 |
| MZ20G | 20 | 5 x 2,3 | 64 | 62 | 80 | 30 | 55 | 68 | 12 |
| MZ30G-22 | 22 | 8 x 3,3 | 70 | 68 | 100 | 45 | 75 | 88 | 16 |
| MZ30G-25 | 25 | 8 x 3,3 | 70 | 68 | 100 | 45 | 75 | 88 | 16 |
| MZ30G | 30 | 10 x 3,3 | 70 | 68 | 100 | 45 | 75 | 88 | 16 |
| MZ35G | 35 | 10 x 3,3 | 78 | 76 | 110 | 50 | 80 | 95 | 16 |
| MZ45G-40 | 40 | 12 x 3,3 | 87 | 85 | 125 | 60 | 95 | 110 | 16 |
| MZ45G | 45 | 12 x 3,3 | 87 | 85 | 125 | 60 | 95 | 110 | 16 |
| MZ60G-50 | 50 | 14 x 3,8 | 90 | 88 | 155 | 80 | 125 | 140 | 16 |
| MZ60G-55 | 55 | 16 x 4,3 | 90 | 88 | 155 | 80 | 125 | 140 | 16 |
| MZ60G | 60 | 18 x 4,4 | 90 | 88 | 155 | 80 | 125 | 140 | 16 |
| MZ70G-65 | 65 | 18 x 4,4 | 105 | 103 | 175 | 95 | 145 | 162 | 16 |
| MZ70G | 70 | 20 x 4,9 | 105 | 103 | 175 | 95 | 145 | 162 | 16 |
| Tipo | Dimensioni di foro | Max. Torque (nanometro) | Coppia di torsione di resistenza (nanometro) | Max. Overrunning Speed (RPM) | Max. Indexing (CPM) | No. di H-M dei fori filettati x gradua il passo secondo la misura di x | Peso netto (chilogrammi) | |
| d | Corsa interna | Corsa esterna | ||||||
| MZ15G | 15 | 186 | 0,20 | 1800 | 900 | 150 | 6 x M5 x P0.8 | 1,3 |
| MZ17G | 17 | 215 | 0,20 | 1700 | 800 | 150 | 6 x M5 x P0.8 | 1,7 |
| MZ20G | 20 | 323 | 0,29 | 1600 | 700 | 150 | 6 x M6 x P1.0 | 1,9 |
| MZ30G-22 | 22 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3,2 |
| MZ30G-25 | 25 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3,2 |
| MZ30G | 30 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3,2 |
| MZ35G | 35 | 1080 | 0,49 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 4,4 |
| MZ45G-40 | 40 | 1620 | 0,69 | 1400 | 300 | 150 | 8 x M8 x P1.25 | 6,2 |
| MZ45G | 45 | 1620 | 0,69 | 1400 | 300 | 150 | 8 x M8 x P1.25 | 6,2 |
| MZ60G-50 | 50 | 2110 | 0,98 | 1200 | 250 | 150 | 8 x M8 x P1.25 | 9,5 |
| MZ60G-55 | 55 | 2110 | 0,98 | 1200 | 250 | 150 | 8 x M8 x P1.25 | 9,5 |
| MZ60G | 60 | 2110 | 0,98 | 1200 | 250 | 150 | 8 x M8 x P1.25 | 9,5 |
| MZ70G-65 | 65 | 3040 | 1,27 | 1100 | 250 | 150 | 8 x M8 x P1.25 | 13,1 |
| MZ70G | 70 | 3040 | 1,27 | 1100 | 250 | 150 | 8 x M8 x P1.25 | 13,1 |
