Dettagli:
|
| Nome: | Ago tirato di modo della tazza una che sopporta frizione | Tipo di tazza tirata: | Frizione del rullo con il meccanismo del supporto |
|---|---|---|---|
| Materiale del cuscinetto: | Acciaio per cuscinetti in lega | Tipo di chiusura: | Tipo aperto |
| Numero di righe: | 1 | Tipo di foro di lubrificazione: | Nessun buco |
| Progettazione della primavera: | Molle di pressione d'acciaio | Intervallo operativo di temperatura: | °C -10 - +70 |
| Evidenziare: | cuscinetto a rulli dell'ago di modo di tipo uno delle coperture,cuscinetto a rulli tirato dell'ago di modo della tazza una,tipo aperto FLU 2026 che sopporta |
||

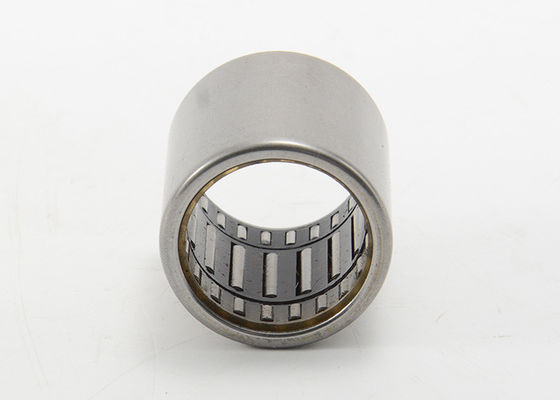

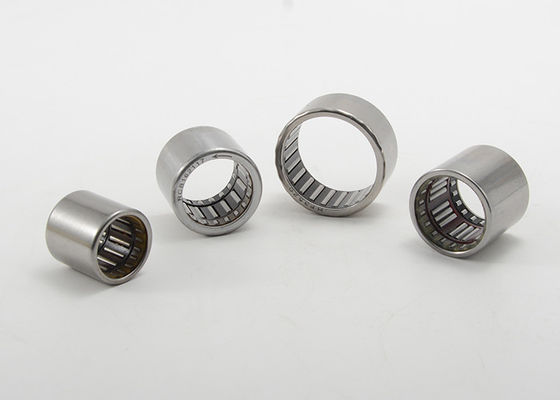

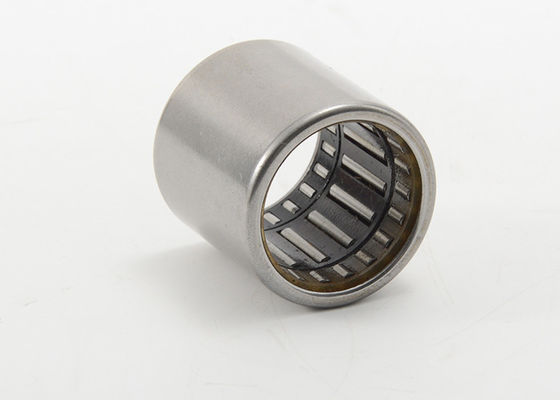

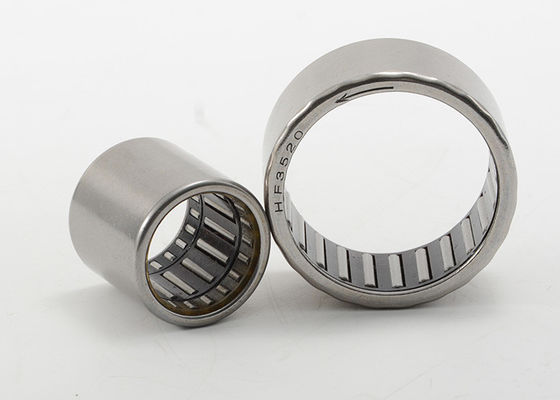

Ago di modo di Shell Type Drawn Cup One che sopporta la frizione HFL2026 del rullo della frizione
Le frizioni estratte del rullo della tazza sono frizioni unidirezionali che comprendono gli anelli esterni con pareti sottili e tirati con una serie di rampe sul diametro interno, le gabbie di plastica o la gabbia, le molle di pressione ed i rulli d'acciaio dell'ago. Possono trasmettere le alte coppie di torsione in una direzione e sono particolarmente compatte in una direzione radiale. Le frizioni del rullo sono disponibili con e senza sopportare le disposizioni.
Le frizioni tirate del rullo della tazza di serie del FLU sono quindi disponibili con una disposizione sopportante integrata.
Le frizioni estratte del rullo della tazza sono disponibili con o senza la godronatura. Sono fornite unte come norma. Per le applicazioni con lubrificazione a olio, le frizioni tirate del rullo della tazza sono disponibili senza ingrassaggio.
Frizioni tirate del rullo della tazza:
Il rullo estratto della frizione del cuscinetto dell'ago di modo della tazza una innesta le specifiche di serie del FLU:
|
Asse Diametro |
Sopportare designazione |
Massachussets Approssimativamente |
Dimensioni di frontiera | Valutazione del carico di base | Velocità di limitazione |
Limitazione Velocità |
||||
| Sopportare codice | Fw | D | C | Dinamico | Elettricità statica | Elettricità statica | Olio | Olio | ||
| millimetro | g | millimetro | N | RPM | ||||||
| 4 | HFL0408 | 1,6 | 4 | 8 | 8 | 34000 | 14000 | 0,34 | ||
| 6 | HFL0615 | 4 | 6 | 10 | 15 | 4050 | 4650 | 23000 | 13000 | 1,76 |
| 8 | HFL0822 | 6,3 | 8 | 12 | 22 | 4300 | 4650 | 17000 | 12000 | 3,15 |
| 10 | HFL1022 | 7,4 | 10 | 14 | 22 | 6300 | 6500 | 14000 | 11000 | 5,3 |
| 12 | HFL1226 | 18 | 12 | 18 | 26 | 7100 | 7700 | 11000 | 8000 | 12,2 |
| 14 | HFL1426 | 20,3 | 14 | 20 | 26 | 7300 | 8400 | 9500 | 8000 | 17,3 |
| 16 | HFL1626 | 22 | 16 | 22 | 26 | 8300 | 10300 | 8500 | 7500 | 17,3 |
| 18 | HFL1826 | 24,4 | 18 | 24 | 26 | 8200 | 10400 | 7500 | 7500 | 20,5 |
| 20 | HFL2026 | 27 | 20 | 26 | 26 | 10900 | 14100 | 7000 | 6500 | 28,5 |
| 25 | HFL2530 | 44 | 25 | 32 | 30 | 12600 | 17600 | 5500 | 5500 | 66 |
| 30 | HFL3030 | 51 | 30 | 37 | 30 | 13000 | 19300 | 4500 | 4500 | 90 |
| 35 | HFL3530 | 58 | 35 | 42 | 30 | 3900 | 3900 | 121 | ||
