Dettagli:
|
| Nome: | Anello interno lavorato per il cuscinetto a rulli dell'ago | Ring Material interno: | Acciaio di qualità per cuscinetti |
|---|---|---|---|
| Numero del pezzo.: | IR25X30X16, IR30X40X17, IR32X40X20 | Finitura superficia: | Superficie lavorata neutrale |
| Metrico/pollice: | Serie metriche | Tipo di costruzione di base: | Anelli induriti di messa a terra di precisione |
| Scanalatura di lubrificazione: | con e senza un foro sia entrambi di lubrificazione disponibile | Applicazioni: | Terra di precisione per uso con i cuscinetti di ago di precisione |
| Evidenziare: | Anello interno del cuscinetto a rulli dell'ago di IR,Anello interno del cuscinetto a rulli dell'ago del cromo,Corsa di cuscinetto dell'ago di MI 10 N |
||

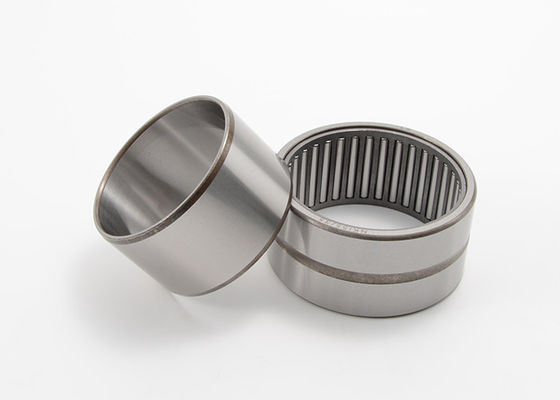

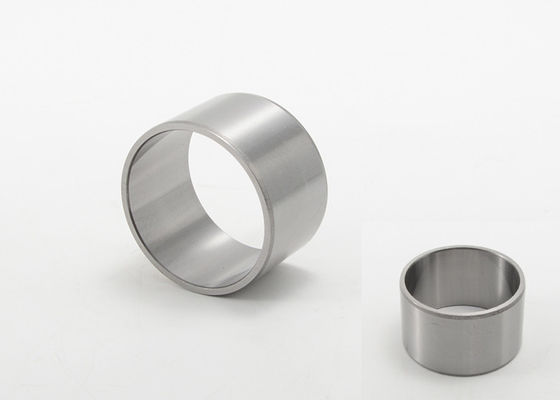

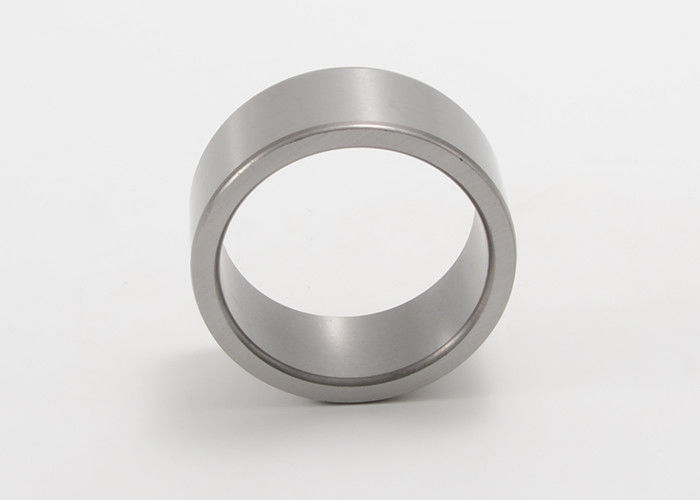

Corsa di cuscinetto interna lavorata dell'ago dell'anello IR25X30X16 per il cuscinetto a rulli dell'ago
L'anello interno al suolo di precisione fornisce ad una canalizzazione indurita per i rulli una volta usato un'asse non indurita. L'anello contiene un foro di olio e una scanalatura anulare per ri-lubrificazione del cuscinetto e può essere usato con sia i cuscinetti di GUIDEROL che di CAGEROL o può essere utilizzato come boccola nelle applicazioni sopportanti normali.
Questi anelli interni sono usati dove:
Anello interno lavorato, serie di IR della corsa di cuscinetto dell'ago per le specifiche del cuscinetto a rulli dell'ago:
|
Asse Diametro |
Cuscinetto Designazione |
Massachussets Approssimativamente |
Dimensioni di frontiera | ||
| d | F | B | |||
| millimetro | g | millimetro | |||
| 22 | IR22X26X20 | 23,2 | 22 | 26 | 20 |
| 22 | IR22X26X16 | 17,5 | 22 | 26 | 16 |
| IR22X26X20.5 | 22 | 26,5 | 20,5 | ||
| IR22X28X17 | 29,8 | 22 | 28 | 17 | |
| IR22X28X20 | 35 | 22 | 28 | 20 | |
| IR22X28X20.5 | 36 | 22 | 28 | 20,5 | |
| IR22X28X30 | 22 | 28 | 30 | ||
| IR22X28X30.5 | 22 | 28 | 30,5 | ||
| IR22X28X20.5 | 22 | 28 | 20,5 | ||
| IR22X28X30 | 22 | 28 | 30 | ||
| IR22X31.5X19.8 | 22 | 31,5 | 19,8 | ||
| IR22X32X20 | 22 | 32 | 20 | ||
| 25 | IR25X29X20 | 25,5 | 25 | 29 | 20 |
| IR25X29X20.5 | 25 | 29 | 20,5 | ||
| IR25X29X30 | 39,3 | 25 | 29 | 30 | |
| IR25X29X30.5 | 25 | 29 | 30,5 | ||
| IR25X29X40 | 25 | 29 | 40 | ||
| IR25X30X12.5 | 25 | 30 | 12,5 | ||
| IR25X30X15.5 | 20 | 25 | 30 | 15,5 | |
| IR25X30X16 _ | 26 | 25 | 30 | 16 | |
| IR25X30X16 | 25 | 30 | 16 | ||
| IR25X30X16.5 | 26,7 | 25 | 30 | 16,5 | |
| IR25X30X16 | 25 | 30 | 16 | ||
| IR25X30X17 | 27,5 | 25 | 30 | 17 | |
| IR25X30X18 | 29,8 | 25 | 30 | 18 | |
| IR25X30X20 | 32,6 | 25 | 30 | 20 | |
| IR25X30X20.5 | 33,5 | 25 | 30 | 20,5 | |
| IR25X30X22 | 25 | 30 | 22 | ||
| IR25X30X25.5 | 25 | 30 | 25,5 | ||
| IR25X30X26 | 25 | 30 | 26 | ||
| IR25X30X26.5 | 43,3 | 25 | 30 | 26,5 | |
| IR25X30X30 | 50,1 | 25 | 30 | 30 | |
| IR25X30X30.5 | 25 | 30 | 30,5 | ||
| IR25X30X32 | 53 | 25 | 30 | 32 | |
| IR25X30X32.5 | 25 | 30 | 32,5 | ||
| IR25X30X38 | 25 | 30 | 38 | ||
| IR25X30X38.5 | 63,8 | 25 | 30 | 38,5 | |
| IR25X32X22 | 51,7 | 25 | 30 | 22 | |
| 28 | IR28X32X17 | 24,5 | 28 | 32 | 17 |
| IR28X32X20 | 28,4 | 28 | 32 | 20 | |
| 28 | IR28X32X23 | 28 | 32 | 23 | |
| IR28X32X30 | 43,8 | 28 | 32 | 30 | |
| IR28X32X30.5 | 28 | 32 | 30,5 | ||
| IR28X32X47 | 28 | 32 | 47 | ||
| 29 | IR29X32X13 | 14,8 | 29 | 32 | 13 |
| IR29X35X26 | 29 | 35 | 26 | ||
| 30 | IR30X35X12.5 | 23,3 | 30 | 35 | 12,5 |
| IR30X35X13 | 25 | 30 | 35 | 13 | |
| IR30X35X15.5 | 30 | 35 | 15,5 | ||
| IR30X35X16 | 30,8 | 30 | 35 | 16 | |
| IR30X35X17 | 32,3 | 30 | 35 | 17 | |
| IR30X35X18 | 35,3 | 30 | 35 | 18 | |
| IR30X35X20 | 40 | 30 | 35 | 20 | |
| IR30X35X20.5 | 40,7 | 30 | 35 | 20,5 | |
| IR30X35X25.5 | 30 | 35 | 25,5 | ||
| IR30X35X26 | 50,3 | 30 | 35 | 26 | |
| IR30X35X30 | 58,9 | 30 | 35 | 30 | |
| IR30X35X30.5 | 30 | 35 | 30,5 | ||
| IR30X35X32 | 30 | 35 | 32 | ||
| IR30X37X18 | 50 | 30 | 37 | 18 | |
| IR30X37X22 | 60,8 | 30 | 37 | 22 | |
| IR30X37X22A | 30 | 37 | 22,1 | ||
| IR30X38X20 | 64,8 | 30 | 38 | 20 | |
| IR30X38X20A | 30 | 38 | 20 | ||
| IR30X38X20ASI | 30 | 38 | 20 | ||
| IR30X40X17 | 30 | 40 | 17 | ||
| 32 | IR32X34X20.5 | 32 | 34 | 20,5 | |
| IR32X37X20 | 42 | 32 | 37 | 20 | |
| IR32X37X20.5 | 32 | 37 | 20,5 | ||
| IR32X37X30 | 62,7 | 32 | 37 | 30 | |
| IR32X38X20.5 | 32 | 38 | 20,5 | ||
| IR32X38X30.5 | 32 | 38 | 30,5 | ||
| IR32X40X20 | 68 | 32 | 40 | 20 | |
| IR32X40X36 | 124 | 32 | 40 | 36 | |
| IR32X40X36A1 | 32 | 40 | 36 | ||
| 33 | IR33X37X13 | 21,9 | 33 | 37 | 13 |
| 34 | IR34X42X20 | 34 | 42 | 20 |
