Dettagli:
|
| Nome: | Cuscinetti a rulli cilindrici della singola parte radiale di fila | Tipo: | Complemento completo, serie SL1829 |
|---|---|---|---|
| Progettazione del cuscinetto: | insieme del rullo del complemento completo, singola fila, semi-individuante cuscinetto, 1 costola su | Materiale del cuscinetto: | Acciaio per cuscinetti 100Cr6, GCr15, AISI 52100 |
| Pollice/metrico: | Serie metriche | Sigillatura: | Apra, Cageless |
| Gioco interno radiale: | normale | File dell'elemento di rotolamento: | 1 (fila singola) |
| Evidenziare: | cuscinetto a rulli cilindrico cageless,rullo di cuscinetto SL182912-B-XL cilindrico |
||

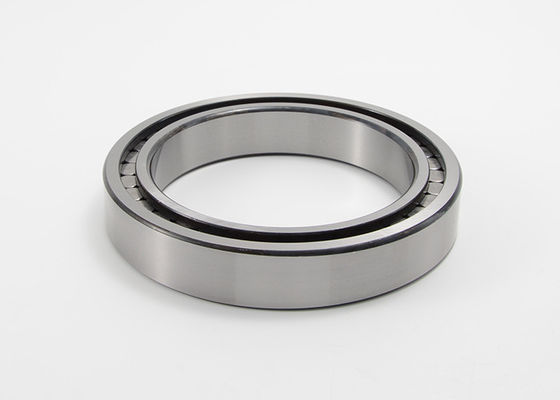

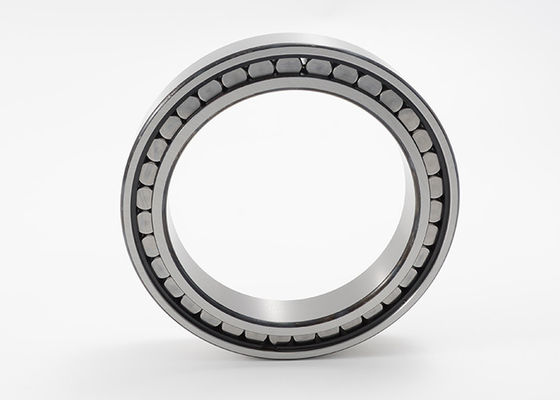

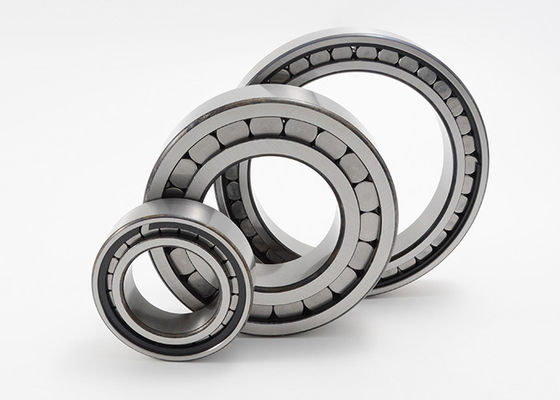

Complemento completo SL182912-B-XL NCF2912V dei singoli cuscinetti a rulli cilindrici di fila
I singoli cuscinetti a rulli cilindrici del complemento completo di fila hanno anelli esterni ed interni solidi insieme ai rulli cilindrici costola-guida. Poiché questi cuscinetti hanno il più grande numero possibile degli elementi di rotolamento, hanno capacità di carico radiale estremamente alta, alta rigidità e sono adatti a progettazioni particolarmente compatte. dovuto le circostanze cinematiche, tuttavia, non raggiungono le alte velocità che siano possibili quando per mezzo dei cuscinetti a rulli cilindrici con la gabbia.
I singoli cuscinetti a rulli cilindrici del complemento completo di fila sono sotto forma di cuscinetti diposizionamento.
Semi-posizionamento dei cuscinetti:
Semi-individuando i cuscinetti sia disponibile nella singola progettazione di fila come SL1818 (serie 18 di dimensione), SL1829 (serie 29 di dimensione), SL1830 (serie 30 di dimensione), SL1822 (serie 22 di dimensione) e SL1923 (serie 23 di dimensione). Possono sostenere non solo le forze radiali elevate ma anche le forze assiali in una direzione e possono quindi guidare lungo un asse le assi in una direzione. Fungono da cuscinetti di posizionamento nella direzione opposta.
La serie SL1923 ha soltanto una costola sull'anello interno e su un insieme di elementi di rotolamento diconservazione. Di conseguenza, l'anello interno può essere rimosso dal cuscinetto. Ciò fa la misura e lo smantellamento del considerevolmente più facile.
Sigillamento:
I cuscinetti a rulli cilindrici sono assicurati in una progettazione aperta.
Lubrificazione:
Non sono forniti unti e possono essere lubrificati con petrolio o grasso via i fronti dell'estremità.
Singole specifiche cilindriche di serie dei cuscinetti a rulli SL1829 del complemento completo di fila:
|
Sopportare codice |
Dimensioni | Valutazione di carico | Velocità di limitazione | Massachussets | ||||||||||
| d | D | B | d1 | D1 | E | s | rmin | Dina. | Immediatamente. | Carico di resistenza alla fatica | Velocità di limitazione | Velocità di riferimento | ||
| Cr | Cuore | Cagnaccio | NG | N.B.: | ||||||||||
| millimetro | KN | RPM | chilogrammo | |||||||||||
| SL182912 | 60 | 85 | 16 | 69 | 74,4 | 78,55 | 1 | 1 | 63 | 76 | 13,7 | 4550 | 2900 | 0,29 |
| SL182913 | 65 | 90 | 16 | 75,7 | 81 | 85,24 | 1 | 1 | 67 | 84 | 15,1 | 4150 | 2550 | 0,31 |
| SL182914 | 70 | 100 | 19 | 81,2 | 87,8 | 92,31 | 1 | 1 | 88 | 111 | 188 | 3850 | 2550 | 0,49 |
| SL182915 | 75 | 105 | 19 | 86,3 | 92,8 | 97,41 | 1 | 1 | 91 | 119 | 20,1 | 3600 | 2370 | 0,52 |
| SL182916 | 80 | 110 | 19 | 91,4 | 98 | 102,51 | 1 | 1 | 94 | 1260 | 21,4 | 3450 | 2220 | 0,55 |
| SL182917 | 85 | 120 | 22 | 96,4 | 105 | 109,58 | 1 | 1,1 | 118 | 159 | 25,5 | 3200 | 2200 | 0,81 |
| SL182918 | 90 | 125 | 22 | 102 | 110,7 | 115,75 | 1 | 1,1 | 122 | 169 | 26,5 | 3050 | 2050 | 0,84 |
| SL182919 | 95 | 130 | 22 | 106,7 | 117 | 122,25 | 1 | 1,1 | 132 | 177 | 27,5 | 2900 | 1940 | 0,86 |
| SL182920 | 100 | 140 | 24 | 113,4 | 125,7 | 130,95 | 1,5 | 1,1 | 152 | 203 | 31,5 | 2700 | 1870 | 1,14 |
| SL182922 | 110 | 150 | 24 | 124 | 136,2 | 141,5 | 1,5 | 1,1 | 155 | 213 | 34 | 2490 | 1710 | 1,23 |
| SL182924 | 120 | 165 | 27 | 134,8 | 154,3 | 149 | 1,5 | 1,1 | 199 | 285 | 45,5 | 2290 | 1590 | 1,73 |
| SL182926 | 130 | 180 | 30 | 146 | 161,1 | 167,15 | 2 | 1,5 | 238 | 350 | 54 | 2110 | 1500 | 2,33 |
| SL182928 | 140 | 190 | 30 | 157 | 174 | 180 | 2 | 1,5 | 260 | 375 | 57 | 1960 | 1370 | 2,42 |
| SL182930 | 150 | 210 | 36 | 169 | 189,6 | 196,75 | 2,5 | 2 | 340 | 480 | 73 | 1810 | 1360 | 3,77 |
| SL182932 | 160 | 220 | 36 | 179,7 | 200,5 | 207,6 | 2,5 | 2 | 350 | 510 | 77 | 1710 | 1270 | 4 |
| SL182934 | 170 | 230 | 36 | 190,6 | 211,3 | 218,45 | 2,5 | 2 | 365 | 540 | 80 | 1610 | 1190 | 4,3 |
| SL182936 | 180 | 250 | 42 | 200,7 | 224 | 231,85 | 2,5 | 2 | 455 | 680 | 100 | 1530 | 1150 | 6,2 |
| SL182938 | 190 | 260 | 42 | 211,5 | 238,5 | 244,15 | 2 | 2 | 510 | 770 | 112 | 1450 | 1030 | 6,5 |
| SL182940 | 200 | 280 | 48 | 225,5 | 252,4 | 261,6 | 3 | 2,1 | 610 | 940 | 134 | 1360 | 950 | 9,1 |
| SL182944 | 220 | 300 | 48 | 246,3 | 273,2 | 282,45 | 3 | 2,1 | 650 | 1030 | 144 | 1250 | 840 | 9,9 |
| SL182948 | 240 | 320 | 48 | 267,5 | 294,4 | 303,7 | 3 | 2,1 | 600 | 1120 | 124 | 1150 | 750 | 10,6 |
| SL182952 | 260 | 360 | 60 | 291,5 | 323,4 | 333,7 | 5 | 2,1 | 780 | 1450 | 160 | 1060 | 690 | 18,5 |
| SL182956 | 280 | 380 | 60 | 314 | 348,5 | 359,5 | 3,5 | 2,1 | 910 | 1710 | 184 | 980 | 590 | 19,7 |
| SL182960 | 300 | 420 | 72 | 338 | 376,9 | 389,45 | 5 | 3 | 1170 | 2200 | 235 | 910 | 540 | 31,2 |
| SL182964 | 320 | 440 | 72 | 358,5 | 397,4 | 409,85 | 5 | 3 | 1210 | 2340 | 246 | 860 | 495 | 32,9 |
| SL182968 | 340 | 460 | 72 | 379 | 418,7 | 430,2 | 5 | 3 | 1250 | 2470 | 255 | 810 | 460 | 34,7 |
| SL182972 | 360 | 480 | 72 | 399,5 | 438,6 | 450,6 | 5 | 3 | 1280 | 2600 | 265 | 770 | 430 | 36,4 |
| SL182976 | 380 | 520 | 82 | 426 | 472,1 | 486,7 | 5 | 4 | 1660 | 3300 | 335 | 720 | 380 | 52,1 |
| SL182980 | 400 | 540 | 82 | 450 | 496,1 | 510,85 | 5 | 4 | 1710 | 3500 | 350 | 690 | 350 | 54,3 |
| SL182984 | 420 | 560 | 82 | 462 | 509 | 522,95 | 5 | 4 | 1730 | 3600 | 355 | 670 | 340 | 56,9 |
| SL182988 | 440 | 600 | 95 | 490 | 544,6 | 562 | 7 | 4 | 2090 | 4100 | 4050 | 630 | 325 | 78,1 |
| SL182992 | 460 | 620 | 95 | 504 | 559,6 | 576,3 | 7 | 4 | 2130 | 4250 | 410 | 610 | 310 | 81,1 |
| SL182996 | 480 | 650 | 100 | 538 | 596,6 | 614,75 | 7 | 5 | 2390 | 4800 | 460 | 570 | 280 | 94,7 |
| SL1829/500 | 500 | 670 | 100 | 553 | 612,7 | 630 | 7 | 5 | 2430 | 4950 | 470 | 560 | 270 | 98,3 |
