Dettagli:
|
| Nome: | Singoli cuscinetti a rulli cilindrici del complemento completo di fila | Sopportare tipo: | Complemento completo, serie SL1830 |
|---|---|---|---|
| No. delle file: | 1 | Materiale del cuscinetto: | Acciaio al cromo 100Cr6, GCr15, AISI 52100 |
| Pollice/metrico: | Metrico | Sigillatura: | Apra |
| Progettazione del cuscinetto: | Anello esterno smontabile – flangiato | Tipo di gabbia: | Complemento completo, nessuna gabbia |
| Gioco interno radiale: | Gioco interno normale | Stabilizzazione al calore: | Nessuna stabilizzazione termica - Temperature fino a 120 °C |
| Evidenziare: | Singolo cuscinetto a rulli di fila del complemento completo,singolo cuscinetto a rulli SL183020 di fila,singola fila sl183012 |
||

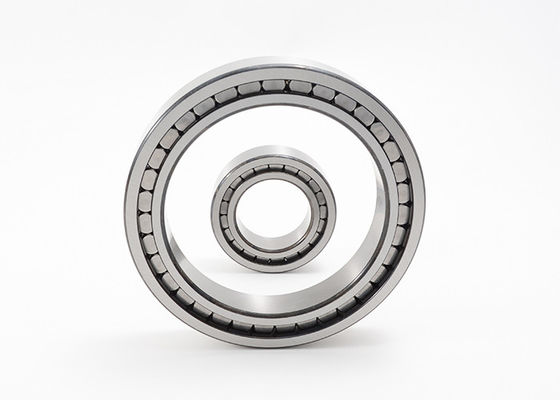

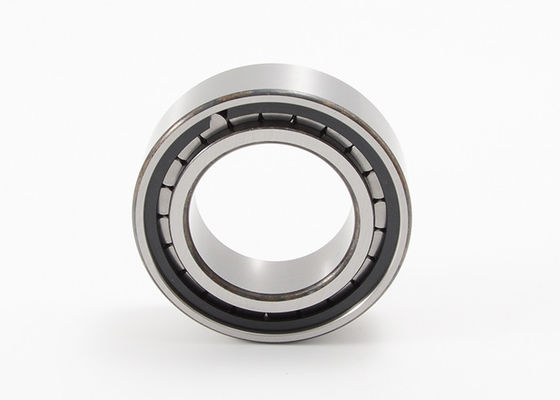

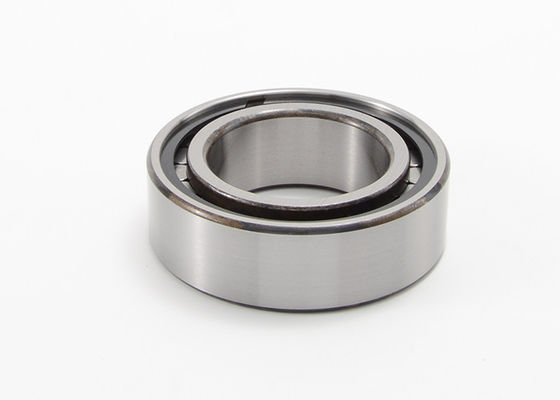

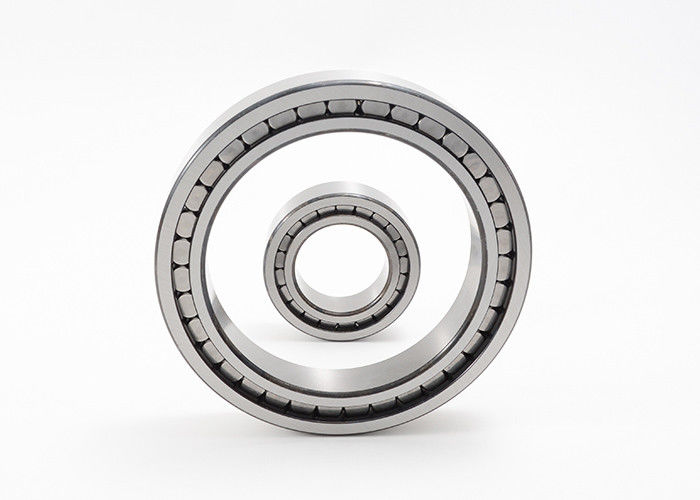

Singoli cuscinetti a rulli cilindrici SL183012 SL183020 SL183036 del complemento completo di fila
I cuscinetti a rulli cilindrici SL183012 è una unico fila, cuscinetto a rulli cilindrici del interamente complemento. Questo tipo sopportante ha un anello esterno ed interno solido e un numero alto dei rulli cilindrici. Questi rulli sono guidati fra le costole degli anelli. Poiché non c'è gabbia, il numero massimo dei rotoli può essere usato. Di conseguenza, questi cuscinetti possono sostenere i carichi radiali molto alti. Tuttavia, la velocità massima è più bassa della velocità dei cuscinetti a rulli cilindrici con le gabbie. i cuscinetti a rulli cilindrici del interamente complemento di Unico fila possono anche sostenere le forze assiali in una direzione. Sono usati come cuscinetti di sostegno. I cuscinetti di sostegno permettono lo spostamento assiale dell'asse riguardante l'alloggio in una direzione. L'asse è posizionata lungo un asse nell'altra direzione.
Temperatura di funzionamento:
I cuscinetti a rulli cilindrici del complemento completo sono adatti a temperature di funzionamento – da °C 30 - +120 °C.
MOUETTE offre più tavole di scambio, cuscinetto a rulli cilindrico della fatica, cuscinetti a rulli cilindrici del nsk, timken il cuscinetto a rulli cilindrico, cuscinetto a rulli cilindrico di ina.
Singoli dettagli cilindrici di serie dei cuscinetti a rulli SL1830 del complemento completo di fila:
|
Sopportare codice |
Dimensioni | Valutazione di carico | Velocità di limitazione | Massachussets | ||||||||||
| d | D | B | d1 | D1 | E | s | rmin | Dina. | Immediatamente. | Carico di resistenza alla fatica | Velocità di limitazione | Velocità di riferimento | ||
| Cr | Cuore | Cagnaccio | NG | N.B.: | ||||||||||
| millimetro | KN | RPM | chilogrammo | |||||||||||
| SL183004 | 20 | 42 | 16 | 28,8 | 32,8 | 36,81 | 1,5 | 0,6 | 27,5 | 26,5 | 4,45 | 10500 | 7500 | 0,11 |
| SL183005 | 25 | 47 | 16 | 34,6 | 38,5 | 42,51 | 1,5 | 0,6 | 35 | 32 | 5,5 | 8900 | 6000 | 0,12 |
| SL183006 | 30 | 55 | 19 | 40 | 45,4 | 49,6 | 2 | 1 | 45 | 42 | 7,5 | 7600 | 5600 | 0,2 |
| SL183007 | 35 | 62 | 20 | 44,9 | 51,3 | 55,52 | 2 | 1 | 55 | 53 | 9,4 | 6700 | 4950 | 0,26 |
| SL183008 | 40 | 68 | 21 | 50,5 | 57,1 | 61,74 | 2 | 1 | 66 | 67 | 11,2 | 6000 | 4350 | 0,31 |
| SL183009 | 45 | 75 | 23 | 55,3 | 62,2 | 66,85 | 2 | 1 | 70 | 74 | 12,5 | 5500 | 4200 | 0,4 |
| SL183010 | 50 | 80 | 23 | 59,1 | 67,7 | 72,33 | 2 | 1 | 88 | 94 | 15,1 | 5100 | 3700 | 0,43 |
| SL183011 | 55 | 90 | 26 | 68,5 | 78,8 | 83,54 | 2 | 1,1 | 120 | 136 | 22,6 | 4400 | 3100 | 0,64 |
| SL183012 | 60 | 95 | 26 | 71,7 | 82,1 | 86,74 | 2 | 1,1 | 123 | 143 | 23,7 | 4200 | 3000 | 0,69 |
| SL183013 | 65 | 100 | 26 | 78,1 | 88,4 | 93,09 | 2 | 1,1 | 130 | 157 | 26 | 3900 | 2700 | 0,73 |
| SL183014 | 70 | 110 | 30 | 81,5 | 95,6 | 100,28 | 3 | 1,1 | 153 | 174 | 29,5 | 3650 | 2800 | 1,02 |
| SL183015 | 75 | 115 | 30 | 89 | 103,2 | 107,9 | 3 | 1,1 | 162 | 192 | 32,5 | 3400 | 2490 | 1,06 |
| SL183016 | 80 | 125 | 34 | 95 | 111,7 | 117,4 | 4 | 1,1 | 170 | 220 | 31 | 3150 | 2470 | 1,43 |
| SL183017 | 85 | 130 | 34 | 99,4 | 116,1 | 121,95 | 4 | 1,1 | 175 | 231 | 32 | 3000 | 2360 | 1,51 |
| SL183018 | 90 | 140 | 37 | 106,1 | 124,5 | 130,11 | 4 | 1,5 | 205 | 275 | 38 | 2800 | 2240 | 1,97 |
| SL183020 | 100 | 150 | 37 | 115,7 | 134 | 140,2 | 4 | 1,5 | 216 | 300 | 40,5 | 2600 | 2040 | 2,15 |
| SL183022 | 110 | 170 | 45 | 127,3 | 149,3 | 156,7 | 5,5 | 2 | 280 | 385 | 52 | 2350 | 2010 | 3,5 |
| SL183024 | 120 | 180 | 46 | 138,8 | 160,7 | 168,15 | 5,5 | 2 | 295 | 425 | 56 | 2170 | 1840 | 3,8 |
| SL183026 | 130 | 200 | 52 | 148,6 | 175,5 | 184,4 | 5,5 | 2 | 425 | 600 | 79 | 2000 | 1660 | 5,65 |
| SL183028 | 140 | 210 | 53 | 162,2 | 189,5 | 198,4 | 5,5 | 2 | 450 | 660 | 85 | 1840 | 1470 | 6,04 |
| SL183030 | 150 | 225 | 56 | 170 | 198 | 207,45 | 7 | 2,1 | 475 | 700 | 88 | 1760 | 1430 | 7,33 |
| SL183032 | 160 | 240 | 60 | 184,8 | 215,8 | 225,45 | 7 | 2,1 | 540 | 800 | 99 | 1620 | 1280 | 8,8 |
| SL183034 | 170 | 260 | 67 | 198,1 | 232,7 | 243,55 | 7 | 2,1 | 700 | 1050 | 129 | 1510 | 1120 | 12,2 |
| SL183036 | 180 | 280 | 74 | 212,2 | 249,4 | 261 | 7 | 2,1 | 810 | 1240 | 150 | 1410 | 1020 | 16,1 |
| SL183038 | 190 | 290 | 75 | 221,8 | 259 | 270,6 | 9 | 2,1 | 830 | 1300 | 155 | 1350 | 970 | 17 |
| SL183040 | 200 | 310 | 82 | 236,6 | 276,2 | 288,6 | 9 | 2,1 | 950 | 1510 | 178 | 1270 | 890 | 21,8 |
| SL183044 | 220 | 340 | 90 | 254,6 | 299,2 | 312 | 9 | 3 | 1150 | 1820 | 209 | 1170 | 800 | 28,4 |
| SL183048 | 240 | 360 | 92 | 277,5 | 322,1 | 336 | 11 | 3 | 1210 | 1990 | 224 | 1080 | 720 | 30,9 |
| SL183052 | 260 | 400 | 104 | 304 | 358,4 | 375,97 | 11 | 4 | 1600 | 2500 | 280 | 980 | 620 | 44,5 |
| SL183056 | 280 | 420 | 106 | 319,5 | 372,9 | 390,3 | 11 | 4 | 1650 | 2650 | 290 | 940 | 590 | 48 |
| SL183060-TB | 300 | 460 | 118 | 353,6 | 415,6 | 434,85 | 14 | 4 | 2020 | 3300 | 325 | 840 | 500 | 66,6 |
| SL183064-TB | 320 | 480 | 121 | 369,5 | 430,1 | 449,5 | 14 | 4 | 2080 | 3450 | 340 | 810 | 480 | 71,7 |
| SL183068-TB | 340 | 520 | 133 | 396,1 | 463,9 | 485,65 | 16 | 5 | 2490 | 4150 | 400 | 750 | 430 | 95,8 |
| SL183072-TB | 360 | 540 | 134 | 414 | 481,6 | 503,45 | 16 | 5 | 2550 | 4350 | 410 | 720 | 405 | 101 |
| SL183076-TB | 380 | 560 | 135 | 431,7 | 499,5 | 521,25 | 16 | 5 | 2600 | 4450 | 425 | 700 | 390 | 106 |
| SL183080-TB | 400 | 600 | 148 | 462,5 | 535,1 | 558,52 | 18 | 5 | 3050 | 5400 | 500 | 650 | 345 | 140 |
