Dettagli:
|
| Nome: | Guida in folle una frizione della palla di modo | Materiale: | Acciaio di qualità per cuscinetti ad alta lega |
|---|---|---|---|
| Corpo di rotolamento: | Cuscinetti a rulli | Il numero delle file: | Doppia fila |
| Direzione del carico: | Cuscinetto radiale | Sferico: | Cuscinetti d'allineamento |
| Separato: | Non separato | una frizione di modo: | Un cuscinetto della frizione di modo |
| Evidenziare: | Cuscinetto della frizione di modo GFK30 uno,guidi in folle un cuscinetto a sfera di modo,un cuscinetto a sfera radiale di modo |
||

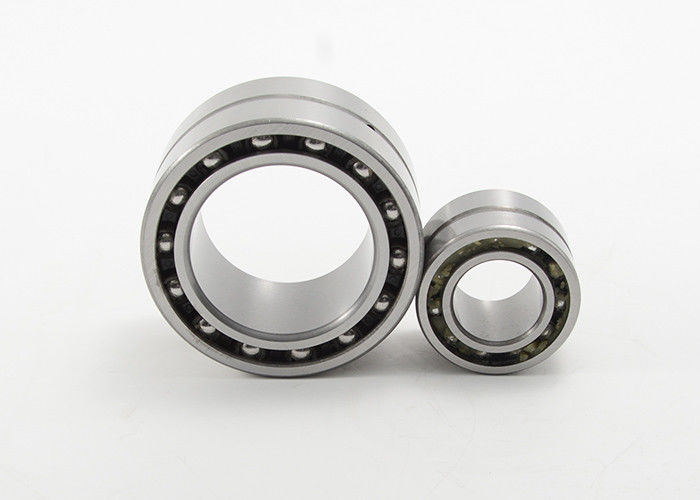

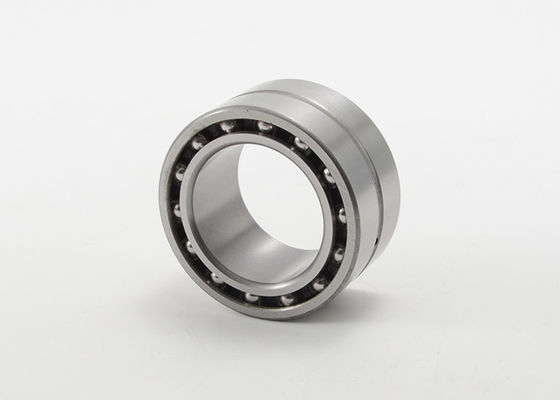

Guida in folle un tipo la frizione GFK30 dello Sprag dei cuscinetti della frizione della palla di modo
GFK di modello è un tipo frizione dello sprag integrata in un cuscinetto a sfera di 59 serie.
Questa progettazione fornisce l'alta capacità di coppia di torsione per il diametro esterno minimo.
È un tipo di sostegno sopportante, grasso spedito lubrificato.
La lubrificazione di bagno d'olio è inoltre possibile se il grasso originale in primo luogo è rimosso arrossendo la frizione con un solvente adatto.
Qualunque il tipo di lubrificazione, guarnizioni dovrebbe essere fornito.
La trasmissione di coppia di torsione deve essere assicurata tramite un'assemblea di misura di stampa in un alloggio esterno rigido con la tolleranza R6 e su un'asse con tolleranza p5.
La misura di stampa totale sul GFK non dovrebbe superare lo spazio interno per il modello come elencato nella colonna interna di spazio.
Guida in folle i cuscinetti di una di modo frizione della palla il tipo dello Sprag che innesta le specifiche di serie di GFK:
| Tipo | Dimensione | Overrunningspeeds | Usato sopportando la serie | Valutazione del carico di base | Dimensioni | Peso | |||||||
| Rulli | Palle | Rulli | Palle | ||||||||||
| dina. | dina. | immediatamente. | immediatamente. | ||||||||||
| d | TKN1) | nmax2) | nmax3) | C | C | C0 | C0 | D | L | r | |||
| millimetro | Nanometro | min-1 | min-1 | N | N | N | N | millimetro | millimetro | millimetro | chilogrammo | ||
| GFK20 | 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 |
| GFK25 | 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 |
| GFK30 | 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 |
| GFK35 | 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 |
| GFK40 | 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 |
| GFK45 | 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 |
| GFK50 | 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 |
NOTE:
1) Cmax =2.5 x TKN
2) Eccedenze della corsa interna
3) Eccedenze della corsa interna
Montaggio dell'esempio
