Dettagli:
|
| Nome: | Gare DC | Materiale: | Acciaio di qualità per cuscinetti ad alta lega |
|---|---|---|---|
| Serie di prodotti: | CC | Cognome: | Gare DC |
| Gamma di dimensioni: | Alesaggi da 10 mm a 60 mm | Marca: | Neutro / Personalizzato |
| Lubrificazione: | progettato per la lubrificazione ad olio | Tipi: | Razza esterna / Razza interna |
| Evidenziare: | Cuscinetto della frizione di modo di dc uno,guidi in folle indietro smettono di sopportare,sopportare posteriore di arresto dello sprag |
||

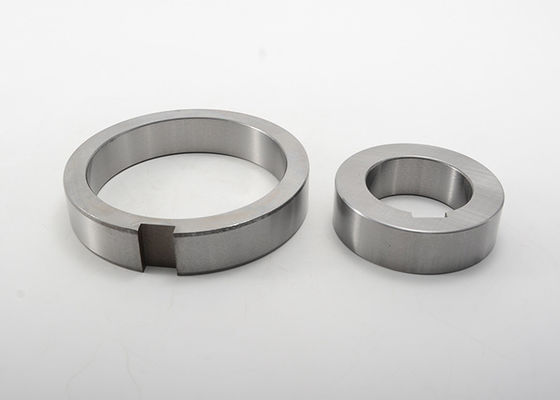

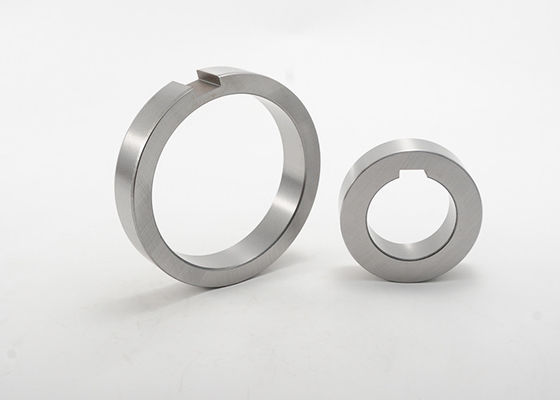

Lo Sprag guida in folle la CC corre le corse esterne per uso con le frizioni di serie di CC
Le corse di CC sono offerte per uso con la CC guidano in folle le gabbie. L'assemblea della corsa e della gabbia, fa un non cuscinetto di sostegno guida in folle.
Il contributo di cuscinetto ai carichi assiali e radiali deve essere fornito, con lubrificazione ed il sigillamento. La tolleranza dello spazio dello sprag non deve essere oltrepassata quando tutti gli spazi e tolleranze sopportanti del montaggio sono considerati.
La conicità fra le corse dovrebbe essere inferiore a 0.007 millimetri per una larghezza di 25 millimetri. Le corse esterne scrivono A* a macchina e B* dovrebbe essere premuto negli alloggi che non deformeranno dopo l'assemblea. Contatti prego il nostro ufficio tecnico se dovete trasmettere il massimo per guidar in follee la capacità di coppia di torsione con il tipo di G* e di A*. Gli sforzi chiave possono dovere essere controllato.
Lo Sprag guida in folle le corse interne di CC e le specifiche esterne della corsa:
| Dimensione | Dimensioni | Tipo abbinato di CC | |||||||||||||||
| DH7 | LG | LH | LJ | Il DJ6 | T | Di + 0.008/- 0.005 | L | San6 | b1P10 | t | SBs6 | SCg6 | DL±0,1 | Numero del ø del × dei fori | ± 0.013 del Da | ||
| millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | ||||||
| DC230A | 16 | 72 | 6 | 3,5 | 54.752 | CC 3809A | |||||||||||
| DC230B | 16 | 72 | 54.752 | ||||||||||||||
| DC230C | 16 | 95 | 78 | 8 × 7 | 54.752 | ||||||||||||
| DC230G10 | 10 | 16 | 38.092 | ||||||||||||||
| DC230G15 | 15 | 16 | 38.092 | ||||||||||||||
| DC230G20 | 20 | 16 | 38.092 | ||||||||||||||
| DC230H10 | 10 | 33 | 35 | 17 | 38.092 | ||||||||||||
| DC230H15 | 15 | 33 | 35 | 17 | 38.092 | ||||||||||||
| DC230 | 20 | 33 | 35 | 17 | 38.092 | ||||||||||||
| DC230J10 | 10 | 50 | 35 | 17 | 38.092 | CC 5476A (4c) di CC 5476A | |||||||||||
| DC230J15 | 15 | 50 | 35 | 17 | 38.092 | ||||||||||||
| DC230J20 | 20 | 50 | 35 | 17 | 38.092 | ||||||||||||
| DC167A | 16 | 90 | 10 | 5 | 71.425 | ||||||||||||
| DC167B | 16 | 90 | 71.425 | ||||||||||||||
| DC167C | 16 | 110 | 95 | 8 × 9 | 71.425 | ||||||||||||
| DC167G25 | 25 | 16 | 54.765 | ||||||||||||||
| DC167G30 | 30 | 16 | 54.765 | ||||||||||||||
| DC167G35 | 35 | 16 | 54.765 | ||||||||||||||
| DC167H25 | 25 | 35 | 50 | 19 | 54.765 | ||||||||||||
| DC167H30 | 30 | 35 | 50 | 19 | 54.765 | ||||||||||||
| DC167H35 | 35 | 35 | 50 | 19 | 54.765 | ||||||||||||
| DC167J25 | 25 | 54 | 50 | 19 | 54.765 | ||||||||||||
| DC167J30 | 30 | 54 | 50 | 19 | 54.765 | ||||||||||||
| DC167J35 | 35 | 54 | 50 | 19 | 54.765 | ||||||||||||
| DC168A | 21 | 110 | 14 | 5,5 | 88.877 | CC 7221B (5c) di CC 7221B di DC 7221 (5c) “ | |||||||||||
| DC168B | 21 | 110 | 88.877 | ||||||||||||||
| DC168C | 21 | 140 | 120 | 8 × 11 | 88.877 | ||||||||||||
| DC168G40 | 40 | 21 | 72.217 | ||||||||||||||
| DC168G45 | 45 | 21 | 72.217 | ||||||||||||||
| DC168G50 | 50 | 21 | 72.217 | ||||||||||||||
| DC168H40 | 40 | 42 | 65 | 21 | 72.217 | ||||||||||||
| DC168H45 | 45 | 42 | 65 | 21 | 72.217 | ||||||||||||
| DC168H50 | 50 | 42 | 65 | 21 | 72.217 | ||||||||||||
| DC168J40 | 40 | 63 | 65 | 21 | 72.217 | ||||||||||||
| DC168J45 | 45 | 63 | 65 | 21 | 72.217 | ||||||||||||
| DC168J50 | 50 | 63 | 65 | 21 | 72.217 | ||||||||||||
| DC235A | 16 | 150 | 20 | 7,5 | 119.891 | CC 10323A (5c) | |||||||||||
| DC235B | 16 | 150 | 119.891 | ||||||||||||||
| DC235C | 16 | 190 | 170 | 8 × 11 | 119.891 | ||||||||||||
| DC235G55 | 55 | 16 | 103.231 | ||||||||||||||
| DC235G60 | 60 | 16 | 103.231 | ||||||||||||||
| DC235G75 | 75 | 16 | 103.231 | ||||||||||||||
| DC235H55 | 55 | 43 | 100 | 27 | 103.231 | ||||||||||||
| DC235H60 | 60 | 43 | 100 | 27 | 103.231 | ||||||||||||
| DC235H75 | 75 | 43 | 100 | 27 | 103.231 | ||||||||||||
| DC235J55 | 55 | 70 | 100 | 27 | 103.231 | ||||||||||||
| DC235J60 | 60 | 70 | 100 | 27 | 103.231 | ||||||||||||
