Dettagli:
|
| Nome: | Cuscinetti a rulli (contributo esterno agli elementi della frizione di Sprag) | Materiale della gabbia: | Acciaio (ottone di RL 443 e di RL 448) |
|---|---|---|---|
| Materiale dei rulli: | Indurito sopportando diametro nominale d'acciaio 4 millimetri | Asse & durezza di abitazione: | HRC 60+4 |
| Abitazione della tolleranza: | H6 | Tolleranza dell'asse: | H5 |
| Lubrificazione: | progettato per la lubrificazione ad olio | Temperatura di funzionamento: | Massimo. 150 °C |
| Evidenziare: | Serie di RL una frizione di sprag di modo,Una frizione esterna del rullo di modo,indurito una frizione del rullo di modo |
||

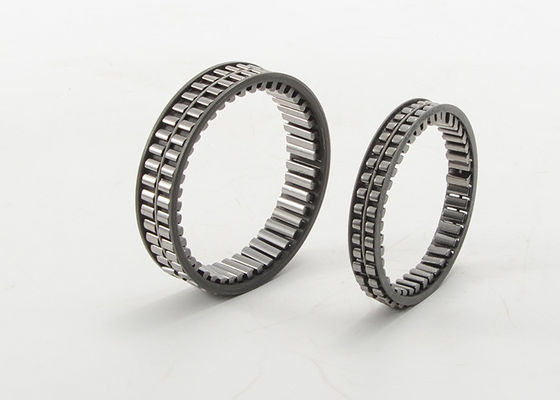

Contributo esterno di serie dei cuscinetti a rulli RL agli elementi della frizione di Sprag
Utilizzi i nostri cuscinetti a rulli di RL per dare il supporto e gli elementi concentrare dello Sprag. La serie di RL utilizza la stessa asse e dimensioni di abitazione come la serie del Fe.
Se state pensando a usando la serie di RL per i nostri elementi dello sprag del franco/FRN con gli anelli di supporto, contattici prego per aiutarvi a calcolare la dimensione corretta di dimensione RL per la vostra unità abitativa e dell'asse.
Contributo esterno dei cuscinetti a rulli alle specifiche di serie degli elementi RL della frizione di Sprag:
| Sopportare tipo | DL | DL | W | Valutazione del carico di base | Velocità girante al minimo | ||
| dina. | immediatamente. | Olio di RPM | Grasso di RPM | ||||
| [millimetro] | [millimetro] | [millimetro] | [N] | [N] | [RPM] | [RPM] | |
| RL 412 - 4 | 4 | 12 | 6 | 3.040 | 1.760 | 55.000 | 45.000 |
| RL 414 - 4 | 6 | 14 | 6 | 3.575 | 2.112 | 50.000 | 37.000 |
| RL 416 - 4 | 8 | 16 | 6 | 3.895 | 2.347 | 36.000 | 30.000 |
| RL 418 - 4 | 10 | 18 | 6 | 5.212 | 3.520 | 30.000 | 24.000 |
| RL 422 - 4 | 14 | 22 | 6 | 6.013 | 4.380 | 25.000 | 19.000 |
| RL 423 - 4 | 15 | 23 | 6 | 6.034 | 4.446 | 24.000 | 18.000 |
| RL 425 - 4 | 17 | 25 | 6 | 7.157 | 5.699 | 21.000 | 17.000 |
| RL 427 - 4 | 19 | 27 | 6 | 7.679 | 6.397 | 20.000 | 15.000 |
| RL428 - 4 | 20 | 28 | 6 | 7.679 | 6.453 | 19.000 | 15.000 |
| RL 430 - 4 | 22 | 30 | 6 | 8.150 | 7.148 | 17.000 | 14.000 |
| RL432 - 4 | 24 | 32 | 6 | 8.104 | 7.241 | 16.000 | 13.000 |
| RL433 - 4 | 25 | 33 | 6 | 8.104 | 7.283 | 15.000 | 12.000 |
| RL437 - 4 | 29 | 37 | 6 | 8.962 | 8.661 | 14.000 | 11.000 |
| RL 438 - 4 | 30 | 38 | 6 | 8.962 | 8.696 | 13.000 | 10.000 |
| RL442 - 4 | 34 | 42 | 6 | 10.247 | 10.708 | 12.000 | 9.000 |
| RL443 - 4 | 35 | 43 | 6 | 10.103 | 10.741 | 12.000 | 9.000 |
| RL448 - 4 | 40 | 48 | 6 | 11.642 | 13.440 | 10.000 | 8.000 |
| RL 453 - 4 | 45 | 53 | 6 | 11.417 | 13.577 | 9.000 | 7.000 |
| RL 455 - 4 | 47 | 55 | 6 | 11.417 | 13.624 | 8.800 | 6.900 |
| RL 458 - 4 | 50 | 58 | 6 | 11.922 | 14.993 | 8.500 | 6.500 |
| RL 459 - 4 | 51 | 59 | 6 | 12.691 | 16.320 | 8.000 | 6.400 |
| RL463 - 4 | 55 | 63 | 6 | 13.070 | 17.063 | 7.500 | 6.000 |
| RL468 - 4 | 60 | 68 | 6 | 12.690 | 17.160 | 7.100 | 5.600 |
| RL470 - 4 | 62 | 70 | 6 | 14.128 | 19.840 | 7.000 | 5.300 |
| RL 473 - 4 | 65 | 73 | 6 | 14.128 | 19.896 | 6.500 | 5.100 |
| RL478 - 4 | 70 | 78 | 6 | 13.614 | 19.978 | 6.000 | 5.000 |
| RL488 - 4 | 80 | 88 | 6 | 14.954 | 22.796 | 5.300 | 4.300 |
Nota:
Lo spazio radiale massimo in attesa dell'applicazione 0.04mm non un parametro fisso, sopportante ha consegnato a richiesta.
