Dettagli:
|
| Nome: | Guidi in folle l'elemento dell'inserzione della frizione | Materiale degli anelli: | Sopportare d'acciaio, indurito ed a terra |
|---|---|---|---|
| Anello interno: | Scanalatura per BACCANO 6885 | Anello esterno: | Premi Adatta |
| primavera: | Z (tensione) | Con gli anelli acciaio temperato: | Sì |
| Con Ring Keyway interno: | Sì | Tolleranza dell'asse: | k5 |
| Abitazione della tolleranza: | H6 | Smusso dell'alloggio & dell'asse: | 1mm x 15° |
| Temperatura di funzionamento: | 140°C massimo | Lubrificazione: | Olio o lubrificazione a grasso. Consegnato con protezione contro la corrosione. Grasso operativo che |
| Evidenziare: | 12mm un cuscinetto della frizione di modo,indurito un cuscinetto della frizione di modo,uno sprag FRN 442 Z di modo |
||

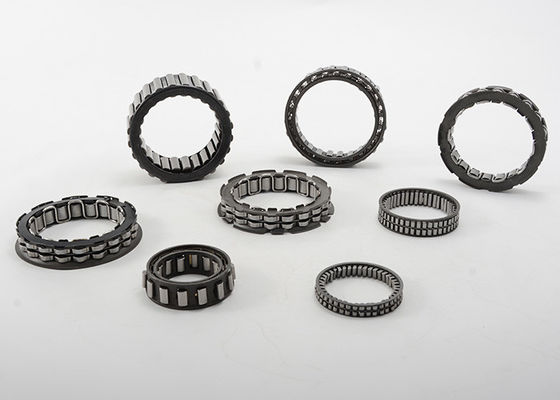

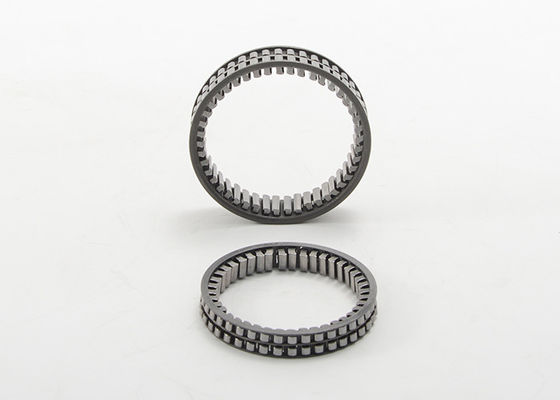

Il tipo dello Sprag guida in folle le frizioni inserisce il modo dell'elemento uno che sopporta con gli anelli FRN 442 Z
Le serie franco e FRN consistono della a guidano in folle l'elemento dell'inserzione della frizione e gli anelli spinti induriti ed al suolo.
Serie: FRN
Componenti:
Elemento dell'inserzione
FE 400 Z/FE 400 M.
Con gli anelli della canalizzazione
Scanalatura interna dell'anello
Misura di stampa esterna dell'anello
Lubrificazione:
Petrolio o grasso
Larghezza:
12 millimetri
Temperatura di funzionamento:
140°C massimo
Più alti impiegati. a richiesta
Il tipo dello Sprag guida in folle le frizioni inserisce l'elemento con le specifiche di serie degli anelli FRN:
| FRN 400+ | F-N 400 | FND 400 | Dimensioni | Coppia di torsione | Frizione rapida girante al minimo | Valutazione del carico di base | ||||
| d | D | nmax | C dina. | Co immediatamente. | ||||||
| Tipo della palla | Tipo del rullo | Tipo della palla | Tipo del rullo | |||||||
| Numero del pezzo |
[millimetro] [pollice] |
[millimetro] [pollice] |
[Nanometro] | [RPM] |
[N] [libbra] |
[N] [libbra] |
[N] [libbra] |
[N] [libbra] |
||
| FRN 427 |
10 .3937 |
31 1,2205 |
80 | 4.400 | ||||||
| FRN 427 Z | 66 | |||||||||
| FRN 432 |
12 .4724 |
36 1,4173 |
116 | 3.700 | ||||||
| FRN 432 Z | 97 | |||||||||
| FRN 437 | F-N 437 | FND 437 |
15 .5906 |
41 1,6142 |
158 |
3.200 * (1.700) |
7.325 1.646 |
7.400 1.663 |
3.870 870 |
6.920 1.555 |
| FRN 437 Z | F-N 437 Z | FND 437 Z | 137 | |||||||
| FRN 442 | F-N 442 | FND 442 |
20 .7874 |
46 1,8110 |
207 |
2.800 * (1.500) |
7.980 1.793 |
8.410 1.890 |
4.570 1.027 |
8.560 1.924 |
| FRN 442 Z | F-N 442 Z | FND 442 Z | 178 | |||||||
| FRN 453 | F-N 453 | FND 453 |
25 .9843 |
58 2,2835 |
333 |
2.200 * (1.200) |
8.690 1.953 |
9.460 2.126 |
5.640 1.267 |
10.860 2.441 |
| FRN 453 Z | F-N 453 Z | FND 453 Z | 281 | |||||||
| FRN 459 | F-N 459 | FND 459 |
30 1,1811 |
64 2,5197 |
414 |
2.000 * (1.100) |
8.805 1.979 |
10.560 2.373 |
6.010 1.351 |
13.050 2.933 |
| FRN 459 Z | F-N 459 Z | FND 459 Z | 357 | |||||||
| FRN 463 |
35 1,3780 |
68 2,6772 |
472 | 1.900 | ||||||
| FRN 463 Z | 407 | |||||||||
| FRN 470 | F-N 470 | FND 470 |
40 1,5748 |
75 2,9528 |
583 |
1.700 * (1.000) |
9.645 2.168 |
11.690 2.627 |
7.405 1.664 |
15.870 3.566 |
| FRN 470 Z | F-N 470 Z | FND 470 Z | 502 | |||||||
| FRN 473 |
45 1,7717 |
78 3,0709 |
633 | 1.600 | ||||||
| FRN 473 Z | 545 | |||||||||
Nota:
1) Le capacità di carico «C» e «C0» sono invalide per la serie FR400!
2) Spazio radiale massimo per il franco 400 serie in attesa dell'applicazione 0.02mm.
3) freccia sulle manifestazioni interne dell'anello: direzione girante al minimo dell'anello esterno = chiudendo direzione a chiave dell'anello interno.
4) velocità *Idling per la serie FND.
