Dettagli:
|
| Nome: | Frizioni Sprag | Marca: | Neutro/OEM |
|---|---|---|---|
| Serie di prodotti: | RSBW | Materiale: | sopportare acciaio |
| Gamma di dimensioni: | Alesaggi da 20 mm a 90 mm | Tipo di costruzione di base: | Cuscinetto a manicotto supportato |
| Lubrificazione: | Grasso | Sigillatura: | sigillato con O-ring protetti da schermatura |
| Evidenziare: | 90mm un cuscinetto laterale della frizione,20mm un cuscinetto laterale della frizione,Cuscinetto dell'arresto di RSBW |
||

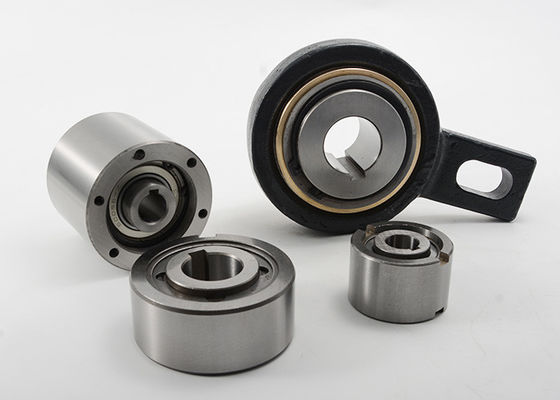

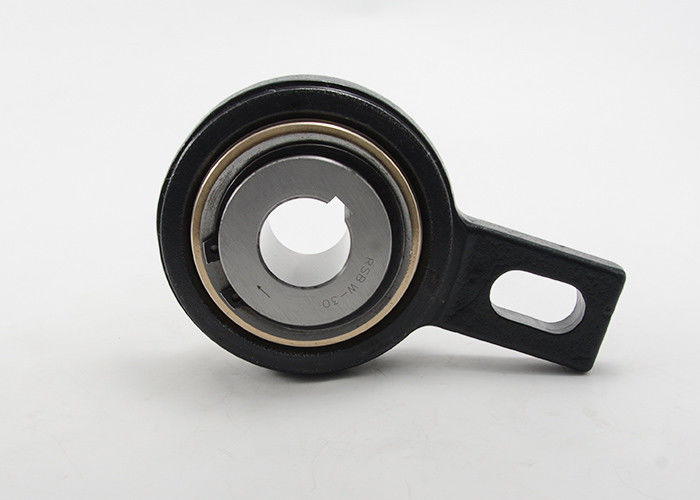

Manica di Backstopping della frizione di RSBW che sopporta le frizioni di Sprag di sostegno
Il tipo RSBW è un tipo dello sprag di CC guida in folle. È autonomo, concentrato dai cuscinetti normali per le velocità di rotazione basse e sigillato facendo uso dello schermo ha protetto i giunti circolari.
L'unità è grasso consegnato ha lubrificato pronto per l'istallazione in qualsiasi una posizione orizzontale o verticale. Soprattutto usato come arresto, questo tipo fornisce un'alta capacità di coppia di torsione un ingombro minimo. La progettazione permette l'installazione negli ambienti difficili quali le aree della spruzzata dell'acqua o di alta umidità. Un bullone, assicurato ad una parte fissa della macchina e di passaggio attraverso la scanalatura nel braccio di coppia di torsione, fornisce la fermata rotazionale. Lo spazio radiale su questo bullone dovrebbe essere uguale a 1 3% della larghezza di scanalatura. Il braccio di coppia di torsione ed i cuscinetti non devono essere precompressi.
Cuscinetto di sostegno, specifiche della manica di Backstopping delle frizioni di Sprag RSBW:
| Tipo | Dimensione | Invadere velocità | Dimensioni | Peso | ||||||||
| DH7 | TKN 1) | nimax | D | L 1 | F | E | B | N | L | il BH11 | ||
| [millimetro] | [Nanometro] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | |
| RSBW20 | 20 | 300 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 |
| RSBW25 | 25 | 485 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,6 |
| RSBW30 | 30 | 485 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,5 |
| RSBW35M | 35M | 485 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 |
| RSBW35 | 35 | 606 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,4 |
| RSBW40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,6 |
| RSBW45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,5 |
| RSBW50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,5 |
| RSBW55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,4 |
| RSBW60 | 60 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6,5 |
| RSBW70 | 70 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6,4 |
| RSBW80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9,9 |
| RSBW90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9,9 |
Nota:
1) Tmax =2.5 x TKN
2) Scanalatura a BACCANO 6885,1
Montaggio dell'esempio:
