Dettagli:
|
| Nome: | Alloggi di plastica con sopportare le inserzioni fatte di acciaio inossidabile | Tipo: | SS-UCTPL201, SS-UCTPL202, SS-UCTPL203, SS-UCTPL204, SS-UCTPL205, SS-UCTPL206 |
|---|---|---|---|
| Abitazione del materiale: | Il vetro di PBT ha riempito la poliammide termoplastica | Inserire il materiale dei cuscinetti: | Acciaio inossidabile AISI 440C, acciaio inossidabile 420, acciaio inossidabile 304 |
| Tipo di alloggio: | Unità soltanto | Metodo di montaggio: | Viti della larva |
| Conformità alla norma: | ISO, JIS, standard nordamericano | Applicazioni: | trasformazione dei prodotti alimentari, imbottigliare e impacchettatrici, prodotto chimico che elabo |
| Evidenziare: | una flangia di 2 bulloni ha montato i cuscinetti del blocchetto di cuscino,una flangia di 4 bulloni ha montato i cuscinetti del blocchetto di cuscino,tipo della flangia di cuscinetto del blocchetto di cuscino di acciaio inossidabile |
||

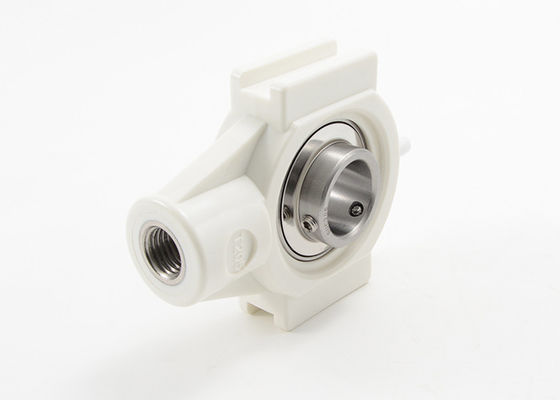

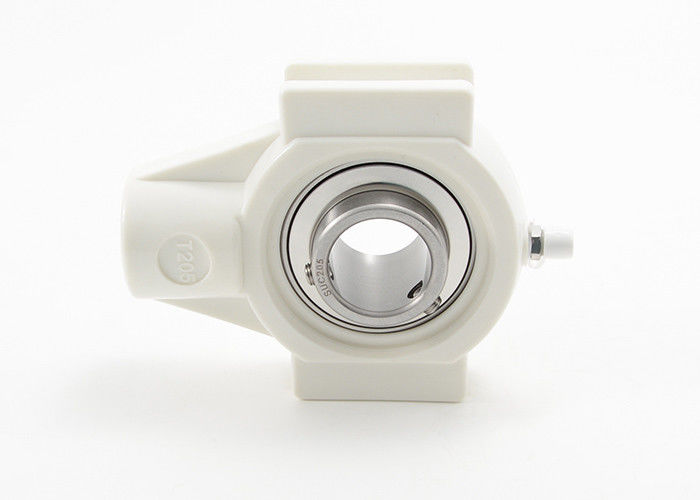

Alloggi di plastica con sopportare le inserzioni fatte di acciaio inossidabile SSUCTPL204
Le unità abitative con cuscinetto a sfera dell'inserzione radiale della serie di serie SS-UCTPL2 consistono dell'unità abitativa fatta di T2 di plastica e dell'inserzione sopportante già installata SS-UC2 di acciaio inossidabile. La progettazione come sede del cuscinetto radiale permette uno spostamento dell'alloggio. L'alloggio è fatto di plastica. L'inserzione sopportante ha un anello interno esteso con le viti della larva per il montaggio l'anello interno su un'asse. I cattivi allineamenti statici possono essere compensati fino ad un angolo di 2°.
Materiali disponibili:
· 420 corse inossidabili del cuscinetto a sfera inossidabile dell'inserzione 420, e palle.
· 440 corse inossidabili del cuscinetto a sfera inossidabile dell'inserzione 440, e palle
Questi blocchetti di cuscino di plastica senza manutenzione hanno la forza meccanica eccellente, la rigidezza e stabilità dimensionale e mai arrugginiscono o corrodono. Una volta inseriti con un cuscinetto a sfera inossidabile dell'inserzione, forniscono la resistenza della corrosione superiore confrontata a tutta l'unità montata hanno offerto oggi.
Applicazioni principali:
Alloggi di plastica con sopportare le inserzioni fatte delle specifiche di serie SSUCTPL2 di acciaio inossidabile:
|
Sopportare il numero del pezzo dell'unità. |
Diametro del foro | Dimensione (millimetri) |
Alloggio
Peso (chilogrammi) |
Dimensione di Bolt |
||||||||||
| d | a | c |
d |
h |
m. |
t |
v | w |
Bi |
n | ||||
| in | millimetro | |||||||||||||
| SS-UCTPL201 |
1/ 2 |
12 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12,7 | 0,16 | M16 |
| SS-UCTPL202 |
9/16 di 5/8 |
15 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12,7 | 0,16 | M16 |
| SS-UCTPL203 |
11/16 |
17 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12,7 | 0,16 | M16 |
| SS-UCTPL204 | 3/ 4 | 20 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12,7 | 0,16 | M16 |
| SS-UCTPL205 | 13/16 7/8 15/16 di 1 | 25 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 34,1 | 14,3 | 0,17 | M16 |
| SS-UCTPL206 | 1-1/16 1-1/8 1-3/16 1-1/4 | 30 | 125,5 | 34,5 | 12 | 76 | 89 | 40 | 102 | 63 | 38,1 | 15,9 | 0,22 | M16 |
| SS-UCTPL207 | 1-1/4 1-5/16 1-3/8 1-7/16 | 35 | 125 | 34,5 | 12 | 76 | 89 | 40 | 102 | 63 | 42,9 | 17,5 | 0,26 | M16 |
| SS-UCTPL208 | 1-1/2 1-9/16 | 40 | 140 | 38,5 | 16 | 85 | 102 | 39,5 | 114 | 80 | 49,2 | 19 | 0,38 | M16 |
| SS-UCTPL209 | 1-5/8 1-11/16 1-3/4 | 45 | 149 | 40 | 16 | 90 | 102 | 50 | 117 | 85 | 49,2 | 19 | 0,48 | M20 |
| SS-UCTPL210 | 1-13/16 1-7/8 1-15/16 2 | 50 | 149 | 40 | 16 | 90 | 102 | 50 | 117 | 85 | 51,6 | 19 | 0,52 | M20 |
|
Modo di carico |
Valutazioni del carico (N) |
||||||
| Tipo di Tipo | 204 | 205 | 206 | 207 | 208 | 209 | 210 |
|
|
14800 |
15500 |
15800 |
16500 |
17300 |
18210 |
18860 |
|
|
3930 |
4530 |
5100 |
6500 |
7800 |
8710 |
9750 |
|
|
8500 |
10350 |
10900 |
11300 |
12150 |
12900 |
13550 |
|
|
40770 |
45300 |
46100 |
44100 |
42800 |
44230 |
44880 |
