Dettagli:
|
| Nome: | Cuscinetto a rulli cilindrici a doppia fila di precisione | Foro: | K - Alesaggio conico 1:12 (standard per la maggior parte dei tipi) |
|---|---|---|---|
| Guarnizione: | Nessun sigillo | Materiale del cuscinetto: | Acciaio per cuscinetti 100Cr6, GCr15, AISI 52100 |
| Tipo di gabbia: | M - Gabbia in ottone | Gioco interno radiale: | Gioco interno normale |
| Gamma di dimensioni: | Taglia Fw da 3mm a 60mm | Precisione: | PS, P4, P5 |
| Numero di elementi volventi: | Doppia fila | Temperatura di funzionamento: | Temperature da -30°C a 120°C |
| Evidenziare: | Cuscinetto a rulli di precisione di NN3009ASK,la doppia fila affusolata alesa sopportare,la gabbia d'ottone affusolata alesa sopportare |
||

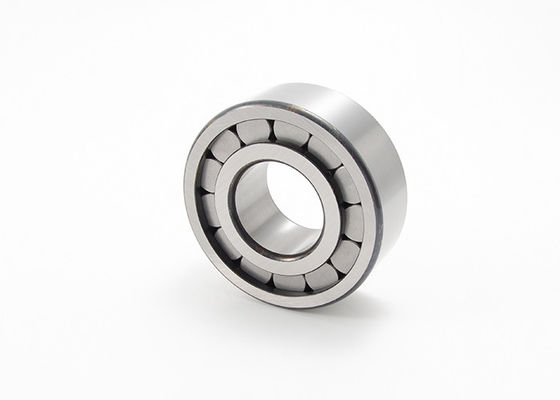

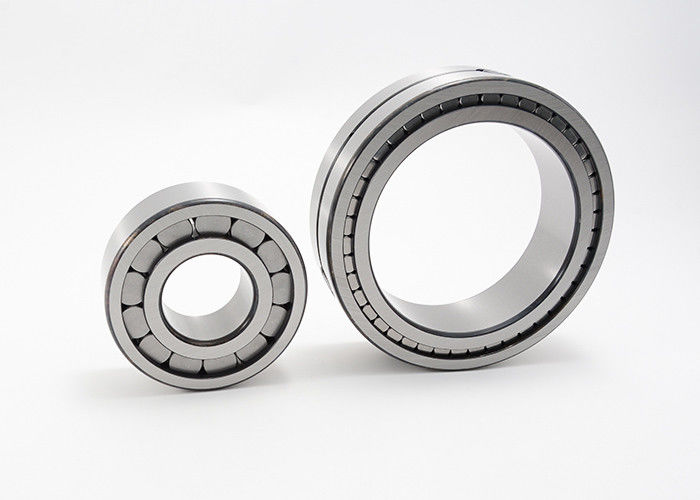

Foro affusolato gabbia cilindrica NN3009ASK dell'ottone di cuscinetto a rulli di fila del doppio di precisione
| Cuscinetti a rulli cilindrici, parti intercambiabili | |
| S | Scanalatura di lubrificazione e tre fori in anello esterno sopportante |
| K | Il foro affusolato, affusola il 1:12 |
| M. | Gabbia d'ottone solida, rullo guida |
Il foro affusolato gabbia cilindrica NN dell'ottone di cuscinetto a rulli di fila del doppio di precisione… CHIEDE le specifiche di serie:
| Sopportare codice | Dimensioni | Valutazione del carico di base | Velocità di limitazione | Massachussets | |||||||
| d | D | B | rsmin | D1 | E | Cr | Cuore | grasso | olio | ||
| millimetro | KN | RPM | chilogrammo | ||||||||
| NN3006ASK | 30 | 55 | 19 | 1 | 35 | 48,5 | 29 | 34 | 16000 | 19000 | 0,191 |
| NN3007ASK | 35 | 62 | 20 | 1 | 40 | 55 | 35,5 | 44 | 14000 | 17000 | 0,249 |
| NN3008ASK | 40 | 68 | 21 | 1 | 45 | 61 | 45 | 58,5 | 12000 | 15000 | 0,303 |
| NN3009ASK | 45 | 75 | 23 | 1 | 50 | 67,5 | 54 | 72 | 11000 | 14000 | 0,393 |
| NN3010ASK | 50 | 80 | 23 | 1 | 55 | 72,5 | 57 | 80 | 10000 | 13000 | 0,426 |
| NN3011ASK | 55 | 90 | 26 | 1,1 | 61 | 81 | 57 | 80 | 9000 | 11000 | 0,63 |
| NN3012ASK | 60 | 95 | 26 | 1,1 | 66 | 86,1 | 75 | 110 | 8500 | 10000 | 0,674 |
| NN3013ASK | 65 | 100 | 26 | 1,1 | 71 | 91 | 76,5 | 116 | 8000 | 9500 | 0,715 |
| NN3014ASK | 70 | 110 | 30 | 1,1 | 76 | 100 | 98 | 150 | 7000 | 8500 | 1,04 |
| NN3015ASK | 75 | 115 | 30 | 1,1 | 81 | 105 | 100 | 156 | 6700 | 8000 | 1,09 |
| NN3016ASK | 80 | 125 | 34 | 1,1 | 86 | 113 | 120 | 186 | 6300 | 7500 | 1,51 |
| NN3017ASK | 85 | 130 | 34 | 1,1 | 91 | 118 | 125 | 200 | 6000 | 7000 | 1,58 |
| NN3018ASK | 90 | 140 | 37 | 1,5 | 98 | 127 | 140 | 224 | 5600 | 6700 | 2,05 |
| NN3019ASK | 95 | 145 | 37 | 1,5 | 103 | 132 | 143 | 236 | 5300 | 6300 | 2,14 |
| NN3020ASK | 100 | 150 | 37 | 1,5 | 108 | 137 | 146 | 245 | 5300 | 6300 | 2,23 |
| NN3021ASK | 105 | 160 | 41 | 2 | 114 | 146 | 190 | 310 | 4800 | 5600 | 2,84 |
| NN3022ASK | 110 | 170 | 45 | 2 | 119 | 155 | 220 | 360 | 4500 | 5300 | 3,61 |
| NN3024ASK | 120 | 180 | 46 | 2 | 129 | 165 | 232 | 390 | 4300 | 5000 | 3,94 |
| NN3026ASK | 130 | 200 | 52 | 2 | 139 | 182 | 290 | 500 | 3800 | 4500 | 5,79 |
| NN3028ASK | 140 | 210 | 53 | 2 | 149 | 192 | 300 | 520 | 3600 | 4300 | 6,22 |
| NN3030ASK | 150 | 225 | 56 | 2,1 | 160 | 206 | 335 | 585 | 3400 | 4000 | 7,58 |
| NN3032ASK | 160 | 240 | 60 | 2,1 | 170 | 219 | 375 | 670 | 3200 | 3800 | 9,23 |
| NN3034ASK | 170 | 260 | 67 | 2,1 | 180 | 236 | 450 | 800 | 3000 | 3600 | 12,5 |
| NN3036ASK | 180 | 280 | 74 | 2,1 | 190 | 255 | 570 | 1000 | 2800 | 3400 | 16,4 |
| NN3038ASK | 190 | 290 | 75 | 2,1 | 200 | 265 | 585 | 1040 | 2600 | 3200 | 17,3 |
| NN3040ASK | 200 | 310 | 82 | 2,1 | 210 | 282 | 655 | 1200 | 2400 | 3000 | 22,2 |
| NN3044ASK | 220 | 340 | 90 | 3 | 232 | 310 | 800 | 1460 | 2200 | 2800 | 29,1 |
| NN3048ASK | 240 | 360 | 92 | 3 | 252 | 330 | 850 | 1560 | 2000 | 2600 | 31,6 |
| NN3052ASK | 260 | 400 | 104 | 4 | 275 | 364 | 1060 | 2000 | 1900 | 2400 | 46,2 |
| NN3056ASK | 280 | 420 | 106 | 4 | 295 | 384 | 1080 | 2080 | 1800 | 2200 | 49,7 |
| NN3060ASK | 300 | 460 | 118 | 4 | 315 | 418 | 1270 | 2400 | 1600 | 1900 | 68,8 |
| NN3064ASK | 320 | 480 | 121 | 4 | 335 | 438 | 1320 | 2600 | 1600 | 1900 | 74,2 |
| NN3068ASK | 340 | 520 | 133 | 5 | 357 | 473 | 1630 | 3250 | 1400 | 1700 | 99,3 |
| NN3072ASK | 360 | 540 | 134 | 5 | 377 | 493 | 1660 | 3350 | 1400 | 1700 | 104 |
| NN3076ASK | 380 | 560 | 135 | 5 | 397 | 513 | 1700 | 3450 | 1300 | 1600 | 110 |
| NN3080ASK | 400 | 600 | 148 | 5 | 417 | 549 | 2160 | 4500 | 1200 | 1500 | 143 |
