Dettagli:
|
| Nome: | Cuscinetto di posizionamento Cuscinetti a rulli cilindrici a una fila | Sopportare tipo: | digitare NUP |
|---|---|---|---|
| Progettazione di base: | Cuscinetto di posizionamento | Numero delle file di rotolamento dell'elemento: | progettazione di Unico fila |
| Materiale del cuscinetto: | sopportare acciaio | Materiale della gabbia: | Acciaio o plastica PA66 o ottone lavorato |
| Tipo di alesaggio: | cilindrico | Numero di flange, anello esterno: | 2 |
| Numero delle flange, anello interno: | 1 | Flangia allentata: | una flangia libera dell'anello interno |
| Evidenziare: | cuscinetto di posizionamento cilindrico,Singolo cuscinetto a rulli di fila del foro diritto,singolo cuscinetto a rulli NUP209E di fila |
||

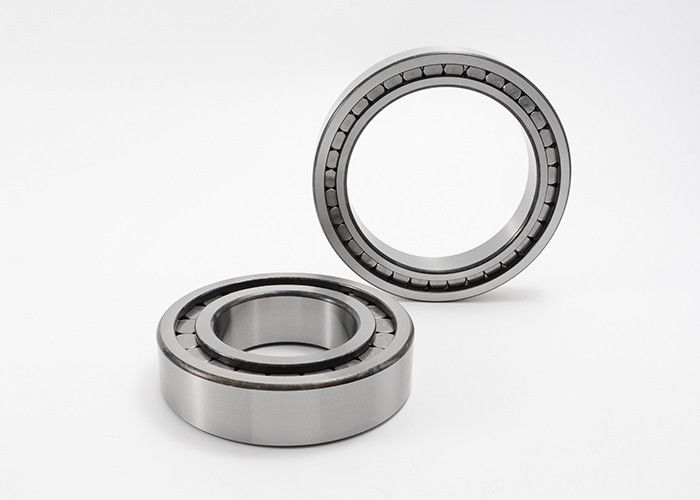

Posizionamento sopportando il foro diritto NUP209E fila cilindrica dei cuscinetti a rulli di singola
Cuscinetto a rulli cilindrico di singola fila, con la gabbia, posizionante cuscinetto, 2 costole sull'anello esterno, 1 costola sull'anello interno, rondella interna, tipo progettazione della costola di NUP
I cuscinetti a rulli cilindrici di singola fila sono destinati per accomodare gli alti carichi radiali congiuntamente alle alte velocità. Avere due flange integrali sull'anello esterno ed una flangia integrale ed un anello sciolto sull'anello interno, cuscinetti della flangia di progettazione di NUP può individuare lungo un asse l'asse in entrambe le direzioni. Una caratteristica importante è la progettazione separabile, che facilita montare e permette alle componenti sopportanti di essere scambiata.
Il cuscinetto a rulli cilindrico di progettazione di NUP con un anello interno smontabile è adatto ad applicazioni che sostengono gli alti carichi radiali. Questo cuscinetto a rulli ha uno spazio radiale (normale) del CN per le applicazioni e le condizioni di gestione con l'asse normale e tolleranze di abitazione dove l'espansione termica non è un fattore. Ciò è un singolo cuscinetto a rulli di fila che sostiene gli alti carichi radiali con attrito basso. Un anello interno smontabile nel cuscinetto aperto permette l'applicazione di lubrificazione. Questo cuscinetto a rulli è misurato nelle unità metriche per l'inter-accoppiamento dell'industria e la consistenza delle parti.
I cuscinetti a rulli cilindrici sono utilizzati nelle applicazioni dove gli alti carichi radiali sono presenti quali nei nastri trasportatori, i motori della trazione, i contenitori di asse dell'automobile ferroviaria e le pompe di fango del giacimento di petrolio, tra l'altro.
Posizionamento sopportando le specifiche diritte di progettazione del foro NUP fila cilindrica dei cuscinetti a rulli di singola:
| Sopportare codice | Dimensioni | Massachussets | Valutazioni del carico di base | Velocità di limitazione | ||||||
| d | D | B | rsmin | D1 | Fw, Ew | dinamica | statico | |||
| Cr | Cuore | |||||||||
| millimetro | chilogrammo | KN | KN | RPM | ||||||
| NUP203E | 17 | 40 | 12 | 0,6 | 32,4 | 35,1 | 0,073 | 17,6 | 14,6 | 18000 |
| NUP204E | 20 | 47 | 14 | 1 | 38,8 | 26,5 | 0,119 | 27,5 | 24,5 | 16000 |
| NUP205E | 25 | 52 | 15 | 1 | 43,8 | 31,5 | 0,145 | 29 | 27,5 | 15000 |
| NUP206E | 30 | 62 | 16 | 1 | 52,5 | 37,5 | 0,219 | 39 | 37,5 | 12000 |
| NUP207E | 35 | 72 | 17 | 1,1 | 60,7 | 44 | 0,317 | 50 | 50 | 10000 |
| NUP208E | 40 | 80 | 18 | 1,1 | 67,9 | 49,5 | 0,399 | 53 | 53 | 9000 |
| NUP209E | 45 | 85 | 19 | 1,1 | 73 | 54,5 | 0,457 | 61 | 63 | 8500 |
| NUP210E | 50 | 90 | 20 | 1,1 | 78 | 59,5 | 0,517 | 64 | 68 | 8000 |
| NUP211E | 55 | 100 | 21 | 1,5 | 86,3 | 66 | 0,693 | 83 | 95 | 7000 |
| NUP212E | 60 | 110 | 22 | 1,5 | 95,7 | 72 | 0,909 | 95 | 1,4 | 6300 |
| NUP213E | 65 | 120 | 23 | 1,5 | 104 | 78,5 | 1,09 | 108 | 120 | 6000 |
| NUP214E | 70 | 125 | 24 | 1,5 | 109 | 83,5 | 1,2 | 120 | 137 | 5300 |
| NUP215E | 75 | 130 | 25 | 1,5 | 114 | 88,5 | 1,33 | 132 | 156 | 5300 |
| NUP216E | 80 | 140 | 26 | 2 | 123 | 95,3 | 1,62 | 140 | 170 | 4800 |
| NUP217E | 85 | 150 | 28 | 2 | 131 | 100,5 | 2,08 | 163 | 193 | 4500 |
| NUP218E | 90 | 160 | 30 | 2 | 140 | 107 | 2,46 | 183 | 216 | 4300 |
| NUP219E | 95 | 170 | 32 | 2,1 | 149 | 112,5 | 2,99 | 220 | 265 | 3800 |
| NUP220E | 100 | 180 | 34 | 2,1 | 157 | 119 | 3,61 | 250 | 3,5 | 3800 |
| NUP221E | 105 | 190 | 36 | 2,1 | 164 | 125 | 4,26 | 260 | 320 | 5600 |
| NUP222E | 110 | 200 | 38 | 2,1 | 174 | 132,5 | 5,02 | 290 | 365 | 3400 |
| NUP224E | 120 | 215 | 40 | 2,1 | 188 | 143,5 | 6,02 | 335 | 415 | 3200 |
| NUP226E | 130 | 230 | 40 | 3 | 202 | 153,5 | 6,74 | 360 | 450 | 3000 |
| NUP228E | 140 | 250 | 42 | 3 | 217 | 169 | 9,61 | 390 | 510 | 4800 |
| NUP230E | 150 | 270 | 45 | 3 | 234 | 182 | 12,4 | 440 | 585 | 4500 |
| NUP232E | 160 | 290 | 48 | 3 | 250 | 195 | 15,1 | 500 | 670 | 4300 |
| NUP234E | 170 | 310 | 52 | 4 | 268 | 207 | 18,6 | 585 | 780 | 3600 |
| NUP236E | 180 | 320 | 52 | 4 | 279 | 217 | 17,7 | 610 | 830 | 3600 |
| NUP238E | 190 | 340 | 55 | 4 | 295 | 230 | 23,5 | 680 | 930 | 3200 |
| NUP240E | 200 | 360 | 58 | 4 | 312 | 243 | 31,4 | 750 | 1040 | 3000 |
| NUP244E | 220 | 400 | 65 | 4 | 344 | 268 | 39,3 | 950 | 1320 | 2800 |
| NUP248E | 240 | 440 | 72 | 4 | 365 | 295 | 51,7 | 1140 | 1600 | 2600 |
| NUP252E | 260 | 480 | 80 | 5 | 397 | 320 | 72 | 1340 | 1900 | 2400 |
