Dettagli:
|
| Nome: | Cuscinetti a rulli cilindrici a una fila con gabbia | Tipo di alesaggio: | Foro Cilindrico |
|---|---|---|---|
| Progettazione di base: | Cuscinetto di posizionamento | Materiale: | Acciaio per cuscinetti 100Cr6, GCr15, AISI 52100 |
| Sigillatura: | Apra | Gioco interno radiale: | CN(Gruppo N) |
| Numero delle file di rotolamento dell'elemento: | 1 | Numero delle flange, anello interno: | 1 |
| Numero di flange, anello esterno: | 2 | ||
| Evidenziare: | cuscinetto a rulli ingabbiato di precisione,Foro diritto del cuscinetto a rulli di precisione,cuscinetto a rulli cilindrico NUP2212E di singola fila |
||

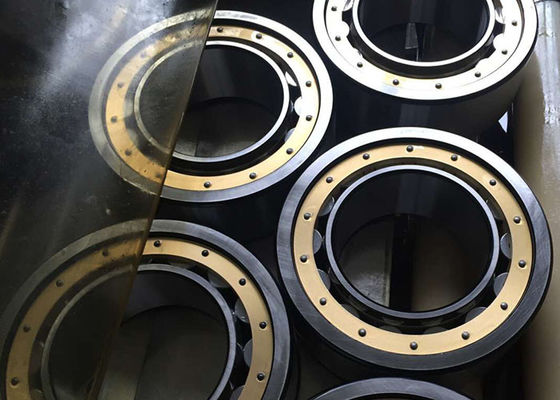

La singola fila del cuscinetto a rulli cilindrico ha ingabbiato il foro diritto NUP2212E
La progettazione di NUP è un cuscinetto a rulli cilindrico di unico fila con la gabbia. Questo cuscinetto consiste di un anello interno ed esterno solido con i rulli cilindrici in una gabbia. Questa gabbia impedisce il contatto fra i rulli del cilindro, così questo tipo sopportante può sostenere le più alte velocità che i cuscinetti a rulli del cilindro del interamente complemento. Inoltre, i cuscinetti a rulli cilindrici di unico fila con le gabbie sono molto rigidi e possono prendere le forze radiali elevate.
L'anello esterno ha due costole rigide, mentre l'anello interno ha una costola rigida ed una sciolta. Di conseguenza, questo cuscinetto può prendere le forze radiali come pure le forze assiali in entrambe le direzioni. I cuscinetti di NUP sono utilizzati come posizionamento dei cuscinetti. Posizionando i cuscinetti individui lungo un asse un'asse in entrambe le direzioni.
Come gli anelli interni ed esterni di questi cuscinetti possono essere smontati facilmente, sono molto facili da installare. Le applicazioni dei cuscinetti a rulli cilindrici di unico fila includono i cambi, il macchinario agricolo, le pompe, i compressori ed i motori elettrici.
Caratteristiche principali:
Tipo cilindrico ingabbiato specifiche dei cuscinetti a rulli NUP di singola fila:
| Sopportare codice | Dimensioni | Massachussets | Valutazioni del carico di base | Velocità di limitazione | ||||||
| d | D | B | rsmin | D1 | Fw, Ew | dinamica | statico | |||
| Cr | Cuore | |||||||||
| millimetro | chilogrammo | KN | RPM | |||||||
| NUP2203E | 17 | 40 | 16 | 0,6 | 32,4 | 22,1 | 0,055 | 24 | 22 | 18000 |
| NUP2204E | 20 | 47 | 18 | 1 | 38,8 | 26,5 | 0,154 | 32,5 | 31 | 16000 |
| NUP2205E | 25 | 52 | 18 | 1 | 43,8 | 31,5 | 0,174 | 34,5 | 34,5 | 15000 |
| NUP2206E | 30 | 62 | 20 | 1 | 52,5 | 37,5 | 0,268 | 49 | 50 | 12000 |
| NUP2207E | 35 | 72 | 23 | 1,1 | 60,7 | 44 | 0,427 | 62 | 65,5 | 10000 |
| NUP2208E | 40 | 80 | 23 | 1,1 | 67,9 | 49,5 | 0,518 | 71 | 75 | 9000 |
| NUP2209E | 45 | 85 | 23 | 1,1 | 73 | 54,5 | 0,559 | 73,5 | 81,5 | 8500 |
| NUP2210E | 50 | 90 | 23 | 1,1 | 78 | 59,5 | 0,6 | 78 | 88 | 8000 |
| NUP2211E | 55 | 100 | 25 | 1,5 | 86,3 | 66 | 0,828 | 98 | 118 | 7000 |
| NUP2212E | 60 | 110 | 28 | 1,5 | 95,7 | 72 | 1,12 | 129 | 153 | 6300 |
| NUP2213E | 65 | 120 | 31 | 1,5 | 104 | 78,5 | 1,54 | 150 | 183 | 5600 |
| NUP2214E | 70 | 125 | 31 | 1,5 | 109 | 83,5 | 1,58 | 156 | 196 | 5300 |
| NUP2215E | 75 | 130 | 31 | 1,5 | 114 | 88,5 | 1,67 | 163 | 208 | 5300 |
| NUP2216E | 80 | 140 | 33 | 2 | 123 | 95,3 | 2,08 | 186 | 245 | 4800 |
| NUP2217E | 85 | 150 | 36 | 2 | 131 | 100,5 | 2,6 | 215 | 275 | 4500 |
| NUP2218E | 90 | 160 | 40 | 2 | 140 | 107 | 3,29 | 240 | 315 | 4300 |
| NUP2219E | 95 | 170 | 43 | 2,1 | 149 | 112,5 | 4,05 | 285 | 375 | 3800 |
| NUP2220E | 100 | 180 | 46 | 2,1 | 157 | 119 | 4,92 | 335 | 440 | 3800 |
| NUP2222E | 110 | 200 | 53 | 2,1 | 174 | 132,5 | 7,02 | 380 | 520 | 3400 |
| NUP2224E | 120 | 215 | 58 | 2,1 | 188 | 143,5 | 8,7 | 450 | 610 | 5000 |
| NUP2226E | 130 | 230 | 64 | 3 | 202 | 153,5 | 10,8 | 530 | 735 | 3000 |
| NUP2228E | 140 | 250 | 68 | 3 | 217 | 169 | 16,8 | 570 | 830 | 4500 |
| NUP2230E | 150 | 270 | 73 | 3 | 234 | 182 | 19,3 | 655 | 980 | 4300 |
| NUP2232E | 160 | 290 | 80 | 3 | 252 | 193 | 24,3 | 800 | 1180 | 3800 |
| NUP2234E | 170 | 310 | 86 | 4 | 270 | 205 | 37,2 | 950 | 1400 | 3200 |
| NUP2236E | 180 | 320 | 86 | 4 | 280 | 215 | 31,4 | 1000 | 1500 | 3200 |
