Dettagli:
|
| Nome: | Tipo seguicamma del perno di pollice cilindrici | Materiale del rullo: | Alto-lega che sopporta l'acciaio di qualità (l'acciaio inossidabile è personalizzato) |
|---|---|---|---|
| Metodo di montaggio: | Scanalatura del cacciavite | Rivestimento/rivestimento: | Rivestimento nero dell'ossido |
| Serie: | Serie pollici | Forma del rullo: | Diametro esterno cilindrico |
| Elementi rotolanti: | Rullo dell'ago - Complemento completo | Tipo del perno: | CF - Perno standard |

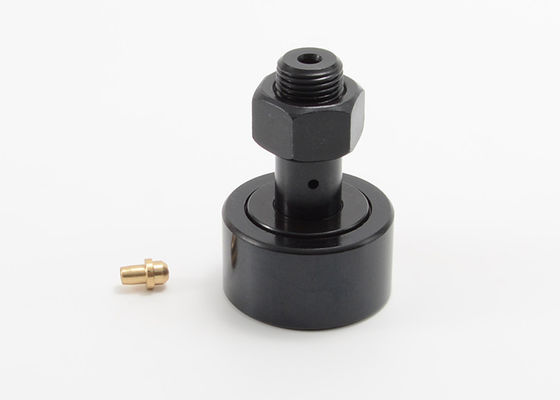

| Sigillatura: | Sigillato/dissigillato/ha personalizzato | Posizione del foro di lubrificazione: | Lato del perno |
| Evidenziare: | cuscinetto a rulli d'acciaio della pista del perno,scanalatura del cacciavite del cuscinetto a rulli della pista del perno,seguicamma incoronato nero dell'ossido |
||

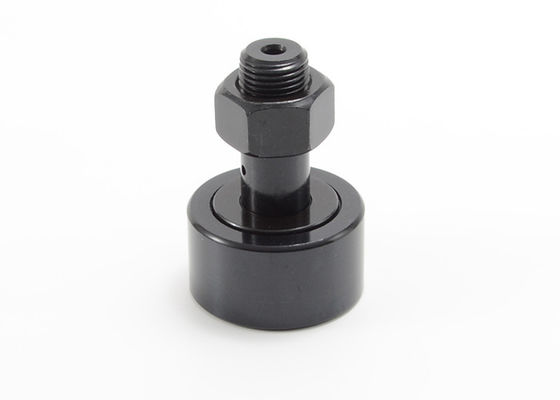

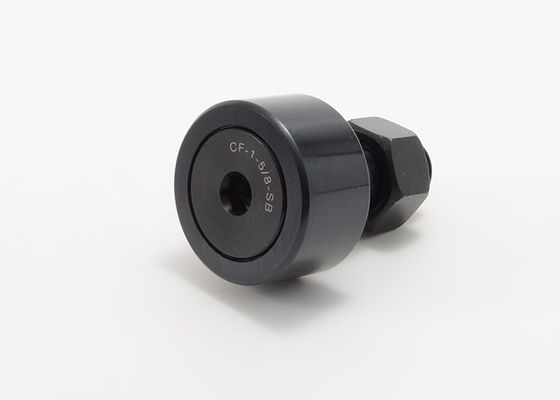

Scanalatura cilindrica del cacciavite del seguicamma di pollice con sopportare i CF d'acciaio 1/2 CF-2 CF-1 3/8-S
Ha progettato per massimizzare il moto preferito con costruzione rigida e coerente. I seguicamma caratterizzano un profilo semplice e basso di attrito trasformare il moto rotatorio in moto lineare con i requisiti bassi di lubrificazione.

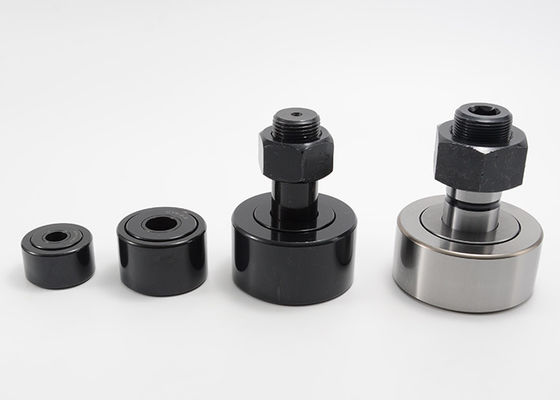

Offriamo una linea completa di tipo i seguicamma del perno per le applicazioni industriali. Questi cuscinetti sono disponibili in acciaio inossidabile d'acciaio e e con le boccole interne di plastica costruite. Ci specializziamo in seguicamma costruiti per misura le applicazioni specifiche.
Il tipo cuscinetti a rulli del perno della scanalatura del cacciavite dell'ago è raccomandato dove i carichi correnti ed i carichi di scossa sono moderati. La portata del tipo serie del perno è limitata dal perno moderatamente graduato. Manifatturiero dall'acciaio di qualità del cuscinetto della Alto-lega. La maggior parte di seguicamma per tutti gli usi comunemente usato e del disponibile nelle versioni sigillate.
Le serie di pollice fissano il tipo specifiche della scanalatura del cacciavite del seguicamma:
| Dissigillato | Sigillato | Diametro del rullo (RD) | Larghezza del rullo (w) | Diametro del perno (deviazione standard) | Perno L'GTH. (SL) | Min. THR'D L'GTH (TL) | THR'DS fine. |
| CF-1/2-N | CF-1/2-N-S | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CF-1/2 | CF-1/2-S | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-9/16 | CF-9/16-S | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-5/8-N | CF-5/8-N-S | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| CF-5/8 | CF-5/8-S | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-11/16 | CF-11/16-S | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-3/4 | CF-3/4-S | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CF-7/8 | CF-7/8-S | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CF-1 | CF-1-S | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/8 | CF-1 1/8-S | 1,125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/4 | CF-1 1/4-S | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 3/8 | CF-1 3/8-S | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 1/2 | CF-1 1/2-S | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 5/8 | CF-1 5/8-S | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 3/4 | CF-1 3/4-S | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-1 7/8 | CF-1 7/8-S | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-2 | CF-2-S | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CF-2 1/4 | CF-2 1/4-S | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CF-2 1/2 | CF-2 1/2-S | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-2 3/4 | CF-2 3/4-S | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-3 | CF-3-S | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/4 | CF-3 1/4-S | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/2 | CF-3 1/2-S | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CF-4 | CF-4-S | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| CF-5-S | 5,000 | 2,750 | 2,000 | 5 1/16 | 2 9/16 | 2-12 | |
| CF-6-S | 6,000 | 3,250 | 2,500 | 6 | 3 | 2 1/2-12 | |
| CF-7-S | 7,000 | 3,750 | 3,000 | 7 11/16 | 4 1/8 | 3-12 | |
| CF-8-S | 8,000 | 4,250 | 3,250 | 8 1/2 | 4 1/4 | 3 1/4-4 | |
| CF-9-S | 9,000 | 4,750 | 3,750 | 9 1/2 | 4 3/4 | 3 1/2-4 | |
| CF-10-S | 10,000 | 5,250 | 4,250 | 10 | 4 3/4 | 3 1/2-4 |
| Dissigillato | Sigillato | Foro di olio | LUB. DIMENSIONE ADATTANTESI (F) | Recom. La pressione serra (libbre.) | Valutazione del carico di base | ||
| Centro del foro (HC) | Diametro del foro (HD) | Max. Static Capacity (libbre.) | Max. Dyn. Capacità (libbre.) | ||||
| CF-1/2-N | CF-1/2-N-S | - | - | 1/8 | 15 | 720 | 620 |
| CF-1/2 | CF-1/2-S | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16 | CF-9/16-S | - | - | 1/8 | 15 | 790 | 680 |
| CF-5/8-N | CF-5/8-N-S | - | - | 1/8 | 35 | 1085 | 930 |
| CF-5/8 | CF-5/8-S | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16 | CF-11/16-S | - | - | 1/8 | 35 | 1215 | 955 |
| CF-3/4 | CF-3/4-S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-7/8 | CF-7/8-S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-1 | CF-1-S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8 | CF-1 1/8-S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/4 | CF-1 1/4-S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8 | CF-1 3/8-S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 1/2 | CF-1 1/2-S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8 | CF-1 5/8-S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 3/4 | CF-1 3/4-S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8 | CF-1 7/8-S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-2 | CF-2-S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4 | CF-2 1/4-S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/2 | CF-2 1/2-S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4 | CF-2 3/4-S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-3 | CF-3-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4 | CF-3 1/4-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2 | CF-3 1/2-S | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CF-4 | CF-4-S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| CF-5-S | 7/8 | 3/16 | 1/4 | 5000 | 67950 | 46575 | |
| CF-6-S | 1 | 3/16 | 1/4 | 5000 | 80450 | 60000 | |
| CF-7-S | 1 1/4 | 3/16 | 1/4 | 5000 | 106930 | 75380 | |
| CF-8-S | - | - | 1/4 | 5000 | 144100 | 92200 | |
| CF-9-S | - | - | 1/4 | 5000 | 183430 | 113260 | |
| CF-10-S | - | - | 1/4 | 5000 | 215565 | 131545 | |
