Dettagli:
|
Nome: | Seguicamma incoronato perno pesante di pollice che sopporta rivestimento nero d'acciaio dell'ossido | Materiale: | ACCIAIO AL CROMO 52100 |
---|---|---|---|
Sfortuna/scanalatura: | Tipo del perno del foro della sfortuna | Rivestimento: | Rivestimento nero dell'ossido |
Dimensione: | Serie pollici | Tipo di costruzione di base: | Tipo del perno coronato fuori del diametro |
Elementi rotolanti: | Rullo dell'ago - Complemento completo | Tipo del perno: | Perno pesante |
Tipo di chiusura: | /Unsealed sigillato/ha personalizzato | Posizione del foro di lubrificazione: | Lato del perno |
Evidenziare: | tipo pesante rulli del perno della pista,tipo nero rulli del perno dell'ossido della pista,rullo incoronato sigillato della pista |

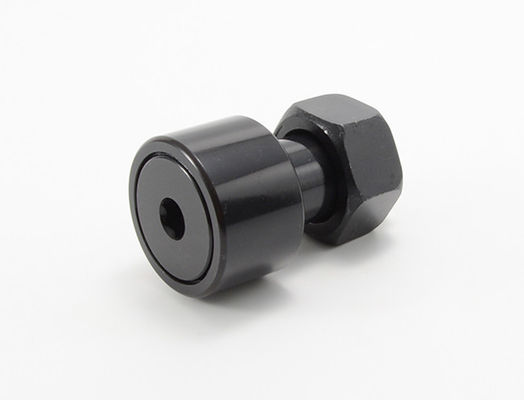

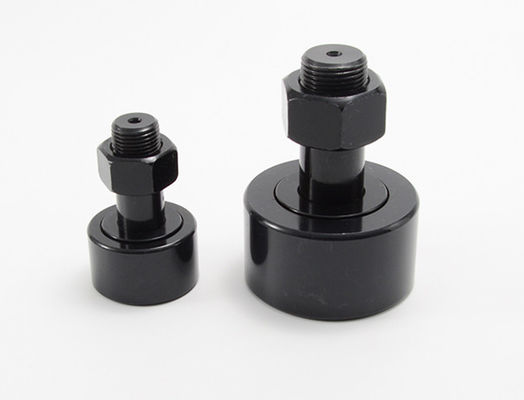

Seguicamma incoronato perno pesante di pollice che sopporta lo SB sigillato rivestimento nero d'acciaio dell'ossido CCFH 1
MOUETTE progetta e fabbrica una linea completa di seguicamma per le applicazioni industriali, compreso le macchine utensili, i robot industriali, la produzione delle componenti elettroniche, le attrezzature di automazione delle attività d'ufficio e gli ambienti duri che richiedono la resistenza della corrosione aumentata. I seguicamma ed i rulli della pista forniscono le soluzioni antifrizioni per la traduzione della rotazione a moto lineare o sostenere qualsiasi parte radiale o combinazione pura ha spinto i carichi secondo i tipi di elementi di rotolamento.
Seguicamma incoronato perno pesante di pollice che sopporta acciaio con le specifiche nere di rivestimento dell'ossido:
Dissigillato | Sigillato | Diametro del rullo (RD) | Larghezza del rullo (w) | Diametro del perno (deviazione standard) | Lunghezza del perno (SL) | Lunghezza di Min. Thread (TL) | THR'DS fine. |
CCFH 1/2 B | SB DI CCFH 1/2 | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
CCFH 9/16 B | SB DI CCFH 9/16 | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
CCFH 5/8 B | SB DI CCFH 5/8 | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
CCFH 11/16 B | SB DI CCFH 11/16 | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
CCFH 3/4 B | SB DI CCFH 3/4 | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
CCFH 7/8 B | SB DI CCFH 7/8 | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
CCFH 1 B | SB DI CCFH 1 | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
CCFH 1 1/8 DI B | CCFH 1 1/8 DI SB | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
CCFH 1 1/4 DI B | CCFH 1 1/4 DI SB | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CCFH 1 3/8 DI B | CCFH 1 3/8 DI SB | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CCFH 1 1/2 B | SB DI CCFH 1 1/2 | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CCFH 1 5/8 DI B | CCFH 1 5/8 DI SB | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CCFH 1 3/4 DI B | CCFH 1 3/4 DI SB | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CCFH 1 7/8 DI B | CCFH 1 7/8 DI SB | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CCFH 2 B | SB DI CCFH 2 | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CCFH 2 1/4 DI B | CCFH 2 1/4 DI SB | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CCFH 2 1/2 B | SB DI CCFH 2 1/2 | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CCFH 2 3/4 DI B | CCFH 2 3/4 DI SB | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CCFH 3 B | SB DI CCFH 3 | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CCFH 3 1/4 DI B | CCFH 3 1/4 DI SB | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CCFH 3 1/2 B | SB DI CCFH 3 1/2 | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
CCFH 4 B | SB DI CCFH 4 | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
Dissigillato | Sigillato | Foro di olio | LUB. DIMENSIONE ADATTANTESI (F) | Recom. La pressione serra (libbre.) | Valutazione del carico di base | ||
Centro del foro (HC) | Diametro del foro (HD) | Max. Static Capacity (libbre.) | Max. Dyn. Capacità (libbre.) | ||||
CCFH 1/2 B | SB DI CCFH 1/2 | - | - | - | 35 | 1580 | 680 |
CCFH 9/16 B | SB DI CCFH 9/16 | - | - | - | 35 | 1580 | 680 |
CCFH 5/8 B | SB DI CCFH 5/8 | - | - | - | 90 | 2480 | 955 |
CCFH 11/16 B | SB DI CCFH 11/16 | - | - | - | 90 | 2480 | 955 |
CCFH 3/4 B | SB DI CCFH 3/4 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CCFH 7/8 B | SB DI CCFH 7/8 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CCFH 1 B | SB DI CCFH 1 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CCFH 1 1/8 DI B | CCFH 1 1/8 DI SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CCFH 1 1/4 DI B | CCFH 1 1/4 DI SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CCFH 1 3/8 DI B | CCFH 1 3/8 DI SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CCFH 1 1/2 B | SB DI CCFH 1 1/2 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CCFH 1 5/8 DI B | CCFH 1 5/8 DI SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CCFH 1 3/4 DI B | CCFH 1 3/4 DI SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CCFH 1 7/8 DI B | CCFH 1 7/8 DI SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CCFH 2 B | SB DI CCFH 2 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CCFH 2 1/4 DI B | CCFH 2 1/4 DI SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CCFH 2 1/2 B | SB DI CCFH 2 1/2 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CCFH 2 3/4 DI B | CCFH 2 3/4 DI SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CCFH 3 B | SB DI CCFH 3 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CCFH 3 1/4 DI B | CCFH 3 1/4 DI SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CCFH 3 1/2 B | SB DI CCFH 3 1/2 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
CCFH 4 B | SB DI CCFH 4 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
