Dettagli:
|
Nome: | Cuscinetti cilindrici del seguicamma di pollice | Materiale: | Alto-lega che sopporta l'acciaio di qualità/acciaio inossidabile |
---|---|---|---|
Caratteristica di montaggio: | Tipo del perno del foro della sfortuna | Finitura superficia: | Rivestimento nero dell'ossido |
Gamma di dimensioni: | Serie pollici | Tipo di costruzione di base: | Tipo diametro esterno cilindrico del perno |
Elementi rotolanti: | Rulli ad aghi a pieno riempimento | Tipo del perno: | Perno standard |
Tipo di sigillo: | Standard/su misura | Posizione del foro di lubrificazione: | Lato del perno |
Evidenziare: | camma e seguace cilindrici del perno,camma e seguace cilindrici sigillati,seguace dell'albero di distribuzione della sfortuna |

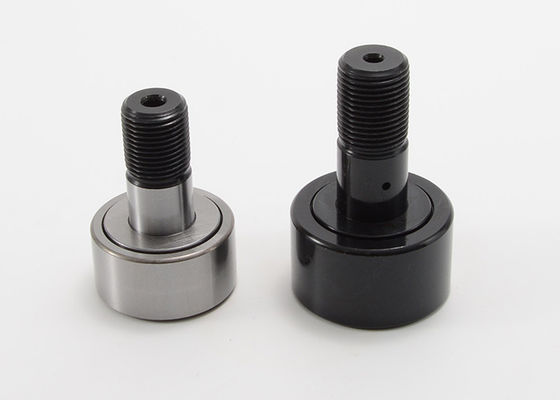

I CF dello SB dei CF 1/2 1 foro cilindrico della sfortuna del rullo del supporto del perno del seguicamma di pollice dello SB di 1/2 hanno sigillato
Un cuscinetto a rulli del seguicamma (anche chiamato «seguace della pista ") è un cuscinetto a rulli di specialità destinato per seguire le piste o le camme ed in una vasta gamma di sistemi di moto lineare. I seguicamma sono usati spesso sui trasportatori, linee di trasferimento trattate, quali quelle industrie usate di int quali alimento e la bevanda, plastica, vetro e tra l'altro. I seguicamma di Mouette sono inoltre popolari per le applicazioni degli aerei e della difesa, dove la manutenibilità e l'affidabilità del sistema sono considerazioni importanti di progettazione. Distribuisca a uniformemente e perfino i carichi, i seguicamma solitamente sono progettati con un complemento completo degli elementi di rotolamento. Tuttavia, c'è più di un tipo di configurazione per i seguicamma, ma la caratteristica più distintiva è come il seguicamma è montato alle sue controparti.
Offriamo una linea completa di tipo i seguicamma del perno per le applicazioni industriali. Questi cuscinetti sono disponibili in acciaio inossidabile d'acciaio e e con le boccole interne di plastica costruite. Ci specializziamo in seguicamma costruiti per misura le applicazioni specifiche.

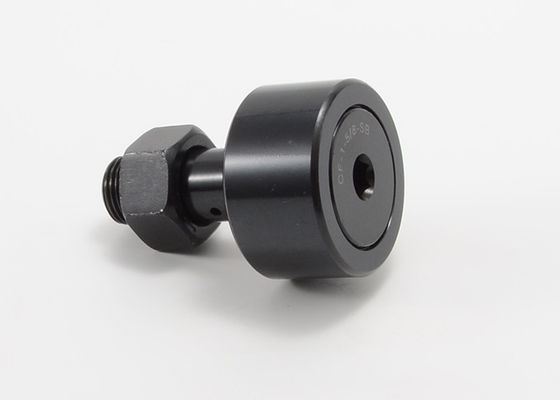

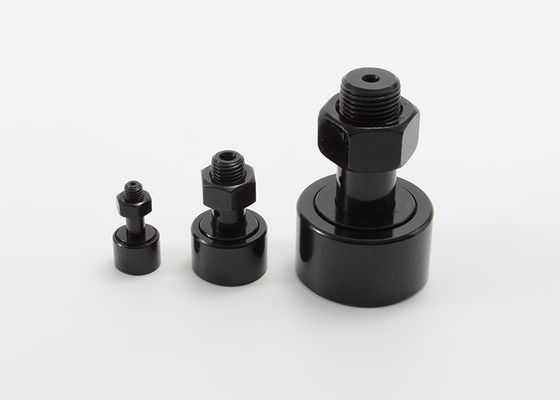

Il tipo cuscinetti a rulli del perno della testa esagonale dell'ago è raccomandato dove i carichi correnti ed i carichi di scossa sono moderati. La portata del tipo serie del perno è limitata dal perno moderatamente graduato. Manifatturiero dall'acciaio di qualità del cuscinetto della Alto-lega.
Specifiche cilindriche dei cuscinetti del seguicamma di pollice:
Dissigillato | Sigillato | Diametro del rullo (RD) | Larghezza del rullo (W) | Diametro del perno (deviazione standard) | Perno L'GTH. (SL) | Min. THR'D L'GTH (TL) | THR'DS fine. |
CF-1/2-N-B | CF-1/2-N-SB | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
CF-1/2-B | CF-1/2-SB | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
CF-9/16-B | CF-9/16-SB | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
CF-5/8-N-B | CF-5/8-N-SB | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
CF-5/8-B | CF-5/8-SB | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
CF-11/16-B | CF-11/16-SB | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
CF-3/4-B | CF-3/4-SB | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
CF-7/8-B | CF-7/8-SB | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
CF-1-B | CF-1-SB | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
CF-1 1/8-B | CF-1 1/8-SB | 1,125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
CF-1 1/4-B | CF-1 1/4-SB | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
CF-1 3/8-B | CF-1 3/8-SB | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
CF-1 1/2-B | CF-1 1/2-SB | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
CF-1 5/8-B | CF-1 5/8-SB | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
CF-1 3/4-B | CF-1 3/4-SB | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
CF-1 7/8-B | CF-1 7/8-SB | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
CF-2-B | CF-2-SB | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
CF-2 1/4-B | CF-2 1/4-SB | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
CF-2 1/2-B | CF-2 1/2-SB | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
CF-2 3/4-B | CF-2 3/4-SB | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
CF-3-B | CF-3-SB | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CF-3 1/4-B | CF-3 1/4-SB | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CF-3 1/2-B | CF-3 1/2-SB | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
CF-4-B | CF-4-SB | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
Dissigillato | Sigillato | Foro di olio | LUB. DIMENSIONE ADATTANTESI (F) | Recom. La pressione serra (libbre.) | Valutazione del carico di base | ||
Centro del foro (HC) | Diametro del foro (HD) | Max. Static Capacity (libbre.) | Max. Dyn. Capacità (libbre.) | ||||
CF-1/2-N-B | CF-1/2-N-SB | - | - | 1/8 | 15 | 720 | 620 |
CF-1/2-B | CF-1/2-SB | - | - | 1/8 | 15 | 790 | 680 |
CF-9/16-B | CF-9/16-SB | - | - | 1/8 | 15 | 790 | 680 |
CF-5/8-N-B | CF-5/8-N-SB | - | - | 1/8 | 35 | 1085 | 930 |
CF-5/8-B | CF-5/8-SB | - | - | 1/8 | 35 | 1215 | 955 |
CF-11/16-B | CF-11/16-SB | - | - | 1/8 | 35 | 1215 | 955 |
CF-3/4-B | CF-3/4-SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
CF-7/8-B | CF-7/8-SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
CF-1-B | CF-1-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
CF-1 1/8-B | CF-1 1/8-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
CF-1 1/4-B | CF-1 1/4-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
CF-1 3/8-B | CF-1 3/8-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
CF-1 1/2-B | CF-1 1/2-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
CF-1 5/8-B | CF-1 5/8-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
CF-1 3/4-B | CF-1 3/4-SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
CF-1 7/8-B | CF-1 7/8-SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
CF-2-B | CF-2-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
CF-2 1/4-B | CF-2 1/4-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
CF-2 1/2-B | CF-2 1/2-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
CF-2 3/4-B | CF-2 3/4-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
CF-3-B | CF-3-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
CF-3 1/4-B | CF-3 1/4-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
CF-3 1/2-B | CF-3 1/2-SB | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
CF-4-B | CF-4-SB | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
