Tipo cilindrico asse del perno della scanalatura del cacciavite di acciaio inossidabile del seguicamma

Sono ora online in chat

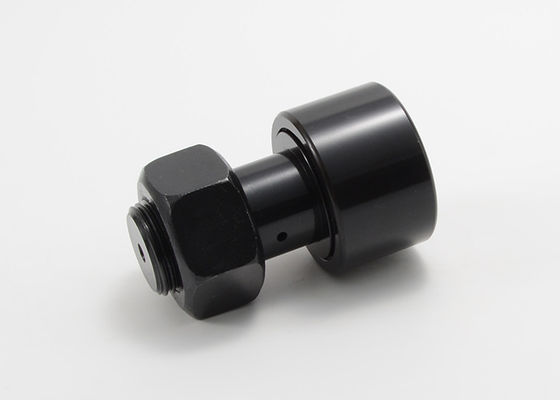

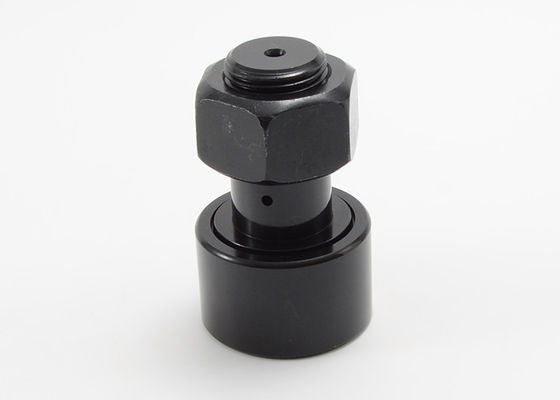

Tipo cilindrico asse del perno della scanalatura del cacciavite di acciaio inossidabile del seguicamma

Tipo cilindrico asse del perno della scanalatura del cacciavite di acciaio inossidabile del seguicamma
Tipo cilindrico asse del perno della scanalatura del cacciavite di acciaio inossidabile del seguicamma Tipo cilindrico asse del perno della scanalatura del cacciavite di acciaio inossidabile del seguicamma

Grande immagine :  Tipo cilindrico asse del perno della scanalatura del cacciavite di acciaio inossidabile del seguicamma

Dettagli:
Luogo di origine: La Cina
Marca: MOUETTE
Certificazione: ISO/TS 16949:2009, ISO 9001:2008
Numero di modello: CFH 1 1/8 di CFH 1 1/2 CFH 2 - seguicamma pesante del perno
Termini di pagamento e spedizione:
Quantità di ordine minimo: 100
Prezzo: USD1 per Piece
Imballaggi particolari: Sacchetti di plastica, cartoni e cassa del compensato della norma europea.
Tempi di consegna: 3-45 giorni lavorativi. (Azione enormi di quantità disponibili))
Termini di pagamento: L/C, T/T, D/A, Western Union, Paypal
Capacità di alimentazione: 500.000 pezzi al mese.

Tipo cilindrico asse del perno della scanalatura del cacciavite di acciaio inossidabile del seguicamma

descrizione
Nome: Scanalatura cilindrica del cacciavite del seguicamma di serie di pollice del perno pesante Materiale: Acciaio inossidabile d'acciaio/sopportare
Caratteristica di montaggio: Scanalatura del cacciavite Gamma di dimensioni: Serie di pollice (O.D. In Inches)
Tipo di costruzione di base: cilindrico Elementi rotolanti: Rulli ad aghi a pieno riempimento
Tipo del perno: Perno pesante Tipo di sigillo: Sealed/No sigilla su misura
Posizione del foro di lubrificazione: Lato del perno Finitura superficia: Rivestimento nero dell'ossido
Evidenziare:

Tipo cilindrico seguicamma del perno

,

Tipo acciaio inossidabile del perno del seguicamma

,

Seguace dell'albero di distribuzione della scanalatura del cacciavite

Scanalatura cilindrica CFH 1 del cacciavite del seguicamma di pollice del perno pesante 1/8 di CFH 1 1/2 CFH 2

Scanalatura cilindrica CFH 1 del cacciavite del seguicamma di pollice del perno pesante 1/8 di CFH 1 1/2 CFH 2

Ha progettato per massimizzare il moto preferito con costruzione rigida e coerente. I seguicamma caratterizzano un profilo semplice e basso di attrito trasformare il moto rotatorio in moto lineare con i requisiti bassi di lubrificazione.



MOUETTE progetta, fabbrica ed immagazzina una linea completa di seguicamma per le applicazioni industriali, compreso le macchine utensili, i robot industriali, la produzione delle componenti elettroniche, le attrezzature di automazione delle attività d'ufficio e gli ambienti duri che richiedono la resistenza della corrosione aumentata.





Il MOUETTE fa:

· Opzioni standard e su ordinazione compreso le dimensioni, i materiali e le progettazioni.

· Canalizzazioni ottimizzate per distribuzione migliore di sforzo del contatto.

· Flessibilità di alta precisione per le applicazioni differenti.

· Gabbie variabili, schermi, guarnizioni e progettazioni esterne dell'anello

· Disponibile come foro standard, eccentrico, della sfortuna mini, scanalatura del cacciavite e con i dischi spinti.

· Installazione semplice facendo uso degli incavi o dei cacciaviti.





Montaggio cilindrico del seguicamma di pollice del perno pesante dalle specifiche della scanalatura del cacciavite:



Dissigillato Sigillato Diametro del rullo (RD) Larghezza del rullo (w) Diametro del perno (deviazione standard) Lunghezza del perno (SL) Lunghezza di Min. Thread (TL) THR'DS fine.
CFH 1/2 CFH 1/2 S .500 .375 .250 5/8 1/4 1/4-28
CFH 9/16 CFH 9/16 S .5625 .375 .250 5/8 1/4 1/4-28
CFH 5/8 CFH 5/8 S .625 .4375 .3125 3/4 5/16 5/16-24
CFH 11/16 CFH 11/16 S .6875 .4375 .3125 3/4 5/16 5/16-24
CFH 3/4 CFH 3/4 S .750 .500 .4375 7/8 3/8 7/16-20
CFH 7/8 CFH 7/8 S .875 .500 .4375 7/8 3/8 7/16-20
CFH 1 CFH 1 S 1,000 .625 .625 1 1/2 5/8-18
CFH 1 1/8 CFH 1 1/8 DI S 1,125 .625 .625 1 1/2 5/8-18
CFH 1 1/4 CFH 1 1/4 DI S 1,250 .750 .750 1 1/4 5/8 3/4-16
CFH 1 3/8 CFH 1 3/8 DI S 1,375 .750 .750 1 1/4 5/8 3/4-16
CFH 1 1/2 CFH 1 1/2 S 1,500 .875 .875 1 1/2 3/4 7/8-14
CFH 1 5/8 CFH 1 5/8 DI S 1,625 .875 .875 1 1/2 3/4 7/8-14
CFH 1 3/4 CFH 1 3/4 DI S 1,750 1,000 1,000 1 3/4 7/8 1-14
CFH 1 7/8 CFH 1 7/8 DI S 1,875 1,000 1,000 1 3/4 7/8 1-14
CFH 2 CFH 2 S 2,000 1,250 1,125 2 1 1 1/8-12
CFH 2 1/4 CFH 2 1/4 DI S 2,250 1,250 1,125 2 1 1 1/8-12
CFH 2 1/2 CFH 2 1/2 S 2,500 1,500 1,250 2 1/4 1 1/8 1 1/4-12
CFH 2 3/4 CFH 2 3/4 DI S 2,750 1,500 1,250 2 1/4 1 1/8 1 1/4-12
CFH 3 CFH 3 S 3,000 1,750 1,500 2 1/2 1 1/4 1 1/2-12
CFH 3 1/4 CFH 3 1/4 DI S 3,250 1,750 1,500 2 1/2 1 1/4 1 1/2-12
CFH 3 1/2 CFH 3 1/2 S 3,500 2,000 1,750 2 3/4 1 3/8 1 3/4-12
CFH 4 CFH 4 S 4,000 2,250 2,000 3 1/2 1 1/2 2-12
- CFH 5 S 5,000 2,750 2,500 5 1/16 2 9/16 2 1/2-12
- CFH 6 S 6,000 3,250 3,000 6 3 3-12
- CFH 7 S 7,000 3,750 3,500 7 11/16 4 1/8 3 1/2-4



Dissigillato Sigillato Foro di olio LUB. DIMENSIONE ADATTANTESI (F) Recom. La pressione serra (libbre.) Valutazione del carico di base
Centro del foro (HC) Diametro del foro (HD) Max. Static Capacity (libbre.) Max. Dyn. Capacità (libbre.)
CFH 1/2 CFH 1/2 S - - 1/8 35 1580 680
CFH 9/16 CFH 9/16 S - - 1/8 35 1580 680
CFH 5/8 CFH 5/8 S - - 1/8 90 2480 955
CFH 11/16 CFH 11/16 S - - 1/8 90 2480 955
CFH 3/4 CFH 3/4 S 1/4 3/32 3/16 250 4130 1660
CFH 7/8 CFH 7/8 S 1/4 3/32 3/16 250 4130 1660
CFH 1 CFH 1 S 1/4 3/32 3/16 650 6120 2225
CFH 1 1/8 CFH 1 1/8 DI S 1/4 3/32 3/16 650 6120 2225
CFH 1 1/4 CFH 1 1/4 DI S 5/16 3/32 3/16 1250 8500 3930
CFH 1 3/8 CFH 1 3/8 DI S 5/16 3/32 3/16 1250 8500 3930
CFH 1 1/2 CFH 1 1/2 S 3/8 3/32 3/16 1500 11280 4840
CFH 1 5/8 CFH 1 5/8 DI S 3/8 3/32 3/16 1500 11280 4840
CFH 1 3/4 CFH 1 3/4 DI S 7/16 3/32 3/16 2250 15840 6385
CFH 1 7/8 CFH 1 7/8 DI S 7/16 3/32 3/16 2250 15840 6385
CFH 2 CFH 2 S 1/2 1/8 3/16 2800 21140 8090
CFH 2 1/4 CFH 2 1/4 DI S 1/2 1/8 3/16 2800 21140 8090
CFH 2 1/2 CFH 2 1/2 S 9/16 1/8 3/16 3450 32900 11720
CFH 2 3/4 CFH 2 3/4 DI S 9/16 1/8 3/16 3450 32900 11720
CFH 3 CFH 3 S 5/8 1/8 1/4 5000 49820 15720
CFH 3 1/4 CFH 3 1/4 DI S 5/8 1/8 1/4 5000 49820 15720
CFH 3 1/2 CFH 3 1/2 S 11/16 1/8 1/4 5000 63250 22800
CFH 4 CFH 4 S 3/4 1/8 1/4 5000 89540 29985
- CFH 5 S 7/8 3/16 1/4" NPT 5000 135900 46575
- CFH 6 S 1 3/16 1/4" NPT 5000 160900 60000
- CFH 7 S 1 1/4 3/16 1/4" NPT 5000 213860 75380



Tipo cilindrico asse del perno della scanalatura del cacciavite di acciaio inossidabile del seguicamma 0



Tipo cilindrico asse del perno della scanalatura del cacciavite di acciaio inossidabile del seguicamma 1



Tipo cilindrico asse del perno della scanalatura del cacciavite di acciaio inossidabile del seguicamma 2



Tipo cilindrico asse del perno della scanalatura del cacciavite di acciaio inossidabile del seguicamma 3



Tipo cilindrico asse del perno della scanalatura del cacciavite di acciaio inossidabile del seguicamma 4



Tipo cilindrico asse del perno della scanalatura del cacciavite di acciaio inossidabile del seguicamma 5
