Dettagli:
|
Nome: | Scanalatura cilindrica del cacciavite del seguicamma del perno di pollice | Materiale: | Alto-lega che sopporta l'acciaio di qualità/acciaio inossidabile |
---|---|---|---|
Caratteristica di montaggio: | Tipo del perno della scanalatura del cacciavite | Finitura superficia: | Rivestimento nero dell'ossido |
Dimensione: | Pollice | Tipo di costruzione di base: | Diametro esterno cilindrico |
Elementi rotolanti: | Rulli ad aghi a pieno riempimento | Configurazione di sistema: | Con la boccola eccentrica |
Tipo di sigillo: | Sealed/No sigilla su misura | Lubrificazione: | Grasso di Shell 3# |
Evidenziare: | il mcgill fissa il tipo il seguicamma,il seguicamma cilindrico ha sigillato,seguicamma cilindrico del complemento completo |

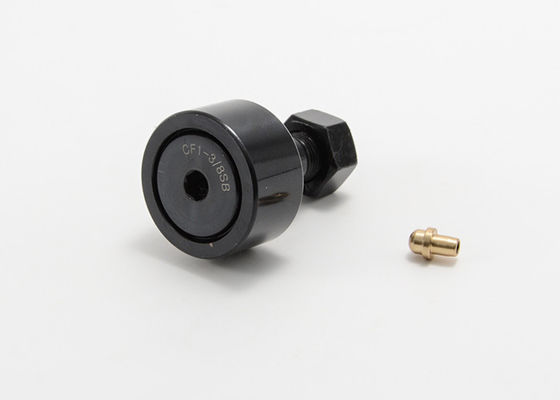

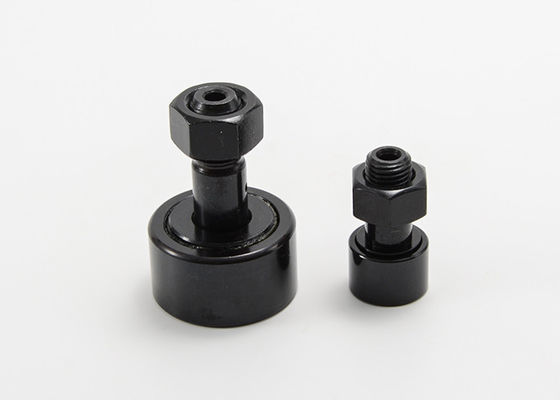

La scanalatura cilindrica del cacciavite del seguicamma del perno di pollice di McGill ha sigillato il CFE 1/2 S
Il meccanismo del supporto non montato consiste delle canalizzazioni interne ed esterne indurite di messa a terra di precisione. Inoltre hanno complemento completo o ago separato, palla, affusolata, o elementi di rotolamento cilindrici costruiti con un perno integrato. Le versioni pesanti del perno sono per gli oneri gravosi, il carico dinamico e le applicazioni richiedenti la deviazione minima. Eccezione fatta per la progettazione del diametro e della piastra laterale del perno, la norma e le versioni pesanti del perno sono virtualmente identiche.
MOUETTE progetta e fabbrica una linea completa di seguicamma per le applicazioni industriali, compreso le macchine utensili, i robot industriali, la produzione delle componenti elettroniche, le attrezzature di automazione delle attività d'ufficio e gli ambienti duri che richiedono la resistenza della corrosione aumentata. I seguicamma ed i rulli della pista forniscono le soluzioni antifrizioni per la traduzione della rotazione a moto lineare o sostenere qualsiasi parte radiale o combinazione pura ha spinto i carichi secondo i tipi di elementi di rotolamento.
I seguicamma di acciaio inossidabile hanno inteso gli ambienti duri che richiedono la resistenza della corrosione aumentata. Scelta eccellente per uso all'aperto o per le applicazioni quali le facilità di produzione alimentare che richiedono la frequenti lavata e pulizia. Mouette offre più tavole di scambio, quali i cuscinetti del seguicamma del mcgill, il seguicamma di iko, il seguicamma dello skf, il seguicamma di ina, il seguicamma del rbc, i seguicamma del fabbro ed il seguicamma del nsk.
Il cacciavite cilindrico del seguicamma del perno di pollice scanala le specifiche di serie del CFE:
Dissigillato | Sigillato | Diametro del rullo (RD) | Larghezza del rullo (w) | Lunghezza di Bush dell'eccentrico (G) | Diametro di Bush dell'eccentrico (BD) | Lunghezza del perno (SL) | Lunghezza di Min. Thread (TL) | THR'DS fine. | CEE. |
CFE 1/2 | CFE 1/2 S | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
CFE 9/16 | CFE 9/16 S | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
CFE 5/8 | CFE 5/8 S | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
CFE 11/16 | CFE 11/16 S | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
CFE 3/4 | CFE 3/4 S | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
CFE 7/8 | CFE 7/8 S | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
CFE 1 | CFE 1 S | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 |
CFE 1 1/8 | CFE 1 1/8 DI S | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 |
CFE 1 1/4 | CFE 1 1/4 DI S | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
CFE 1 3/8 | CFE 1 3/8 DI S | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
CFE 1 1/2 | CFE 1 1/2 S | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
CFE 1 5/8 | CFE 1 5/8 DI S | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
CFE 1 3/4 | CFE 1 3/4 DI S | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
CFE 1 7/8 | CFE 1 7/8 DI S | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
CFE 2 | CFE 2 S | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 |
CFE 2 1/4 | CFE 2 1/4 DI S | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 |
CFE 2 1/2 | CFE 2 1/2 S | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
CFE 2 3/4 | CFE 2 3/4 DI S | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
CFE 3 | CFE 3 S | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
CFE 3 1/4 | CFE 3 1/4 DI S | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
CFE 3 1/2 | CFE 3 1/2 S | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 |
CFE 4 | CFE 4 S | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 |
Dissigillato | Sigillato | LUB. DIMENSIONE ADATTANTESI (F) | Recom. La pressione serra (libbre.) | Valutazione del carico di base | |
Max. Static Capacity (libbre.) | Max. Dyn. Capacità (libbre.) | ||||
CFE 1/2 | CFE 1/2 S | 1/8 | 15 | 790 | 680 |
CFE 9/16 | CFE 9/16 S | 1/8 | 15 | 790 | 680 |
CFE 5/8 | CFE 5/8 S | 1/8 | 35 | 1215 | 955 |
CFE 11/16 | CFE 11/16 S | 1/8 | 35 | 1215 | 955 |
CFE 3/4 | CFE 3/4 S | 3/16 | 95 | 2065 | 1660 |
CFE 7/8 | CFE 7/8 S | 3/16 | 95 | 2065 | 1660 |
CFE 1 | CFE 1 S | 3/16 | 250 | 3060 | 2225 |
CFE 1 1/8 | CFE 1 1/8 DI S | 3/16 | 250 | 3060 | 2225 |
CFE 1 1/4 | CFE 1 1/4 DI S | 3/16 | 350 | 4250 | 3930 |
CFE 1 3/8 | CFE 1 3/8 DI S | 3/16 | 350 | 4250 | 3930 |
CFE 1 1/2 | CFE 1 1/2 S | 3/16 | 650 | 5640 | 4840 |
CFE 1 5/8 | CFE 1 5/8 DI S | 3/16 | 650 | 5640 | 4840 |
CFE 1 3/4 | CFE 1 3/4 DI S | 3/16 | 1250 | 7920 | 6385 |
CFE 1 7/8 | CFE 1 7/8 DI S | 3/16 | 1250 | 7920 | 6385 |
CFE 2 | CFE 2 S | 3/16 | 1500 | 10570 | 8090 |
CFE 2 1/4 | CFE 2 1/4 DI S | 3/16 | 1500 | 10570 | 8090 |
CFE 2 1/2 | CFE 2 1/2 S | 3/16 | 2250 | 16450 | 11720 |
CFE 2 3/4 | CFE 2 3/4 DI S | 3/16 | 2250 | 16450 | 11720 |
CFE 3 | CFE 3 S | 1/4 | 3450 | 24910 | 15720 |
CFE 3 1/4 | CFE 3 1/4 DI S | 1/4 | 3450 | 24910 | 15720 |
CFE 3 1/2 | CFE 3 1/2 S | 1/4 | 4200 | 31625 | 22800 |
CFE 4 | CFE 4 S | 1/4 | 5000 | 44770 | 29985 |
