Dettagli:
|
Nome: | Seguicamma cilindrico del perno di pollice | Materiale: | Alto-lega che sopporta l'acciaio di qualità/acciaio inossidabile |
---|---|---|---|
Caratteristica di montaggio: | Foro della sfortuna | Finitura superficia: | Rivestimento nero dell'ossido |
Gamma di dimensioni: | Serie di pollice (O.D. In Inches) | Tipo di costruzione di base: | Tipo diametro esterno cilindrico del perno |
Elementi rotolanti: | Rulli ad aghi a pieno riempimento | Configurazione di sistema: | Configurazione eccentrica |
Tipo di sigillo: | Standard/su misura | Lubrificazione: | Grasso di Shell 3# |
Evidenziare: | Tipo seguicamma del perno dello SB del CFE 7/8,Camma e seguace eccentrici cilindrici,il foro eccentrico della sfortuna del seguace e della camma ha sigillato |

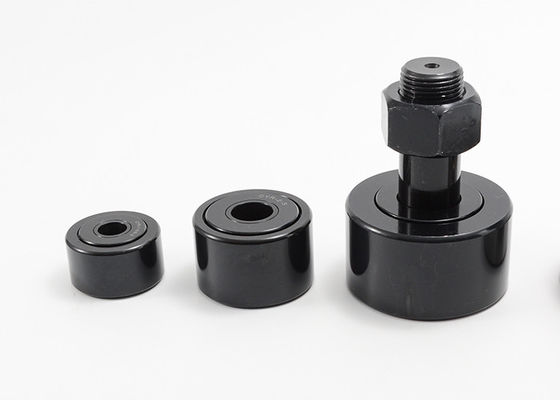

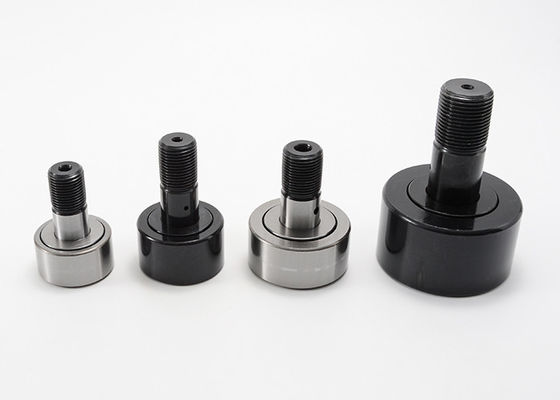

SB del CFE 7/8 dell'eccentrico sigillato foro cilindrico della sfortuna del perno del seguicamma di pollice di McGill
Ha progettato per massimizzare il moto preferito con costruzione rigida e coerente. I seguicamma caratterizzano un profilo semplice e basso di attrito trasformare il moto rotatorio in moto lineare con i requisiti bassi di lubrificazione.
MOUETTE progetta e fabbrica una linea completa di seguicamma per le applicazioni industriali, compreso le macchine utensili, i robot industriali, la produzione delle componenti elettroniche, le attrezzature di automazione delle attività d'ufficio e gli ambienti duri che richiedono la resistenza della corrosione aumentata. I seguicamma ed i rulli della pista forniscono le soluzioni antifrizioni per la traduzione della rotazione a moto lineare o sostenere qualsiasi parte radiale o combinazione pura ha spinto i carichi secondo i tipi di elementi di rotolamento.
I seguicamma di acciaio inossidabile hanno inteso gli ambienti duri che richiedono la resistenza della corrosione aumentata. Scelta eccellente per uso all'aperto o per le applicazioni quali le facilità di produzione alimentare che richiedono la frequenti lavata e pulizia. Mouette offre più tavole di scambio, quali i cuscinetti del seguicamma del mcgill, il seguicamma di iko, il seguicamma dello skf, il seguicamma di ina, il seguicamma del rbc, i seguicamma del fabbro ed il seguicamma del nsk.
Specifiche cilindriche di serie del CFE del seguicamma del perno di pollice:
Dissigillato | Sigillato | Diametro del rullo (RD) | Larghezza del rullo (w) | Lunghezza di Bush dell'eccentrico (G) | Diametro di Bush dell'eccentrico (BD) | Lunghezza del perno (SL) | Lunghezza di Min. Thread (TL) | THR'DS fine. |
CFE 1/2 N.B.: | SB DEL CFE 1/2 N | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
CFE 1/2 B | SB DEL CFE 1/2 | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
CFE 9/16 B | SB DEL CFE 9/16 | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
CFE 5/8 B | SB DEL CFE 5/8 | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
CFE 11/16 B | SB DEL CFE 11/16 | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
CFE 3/4 B | SB DEL CFE 3/4 | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
CFE 7/8 B | SB DEL CFE 7/8 | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
CFE 1 B | SB DEL CFE 1 | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
CFE 1 1/8 DI B | CFE 1 1/8 DI SB | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
CFE 1 1/4 DI B | CFE 1 1/4 DI SB | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
CFE 1 3/8 DI B | CFE 1 3/8 DI SB | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
CFE 1 1/2 B | SB DEL CFE 1 1/2 | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
CFE 1 5/8 DI B | CFE 1 5/8 DI SB | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
CFE 1 3/4 DI B | CFE 1 3/4 DI SB | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
CFE 1 7/8 DI B | CFE 1 7/8 DI SB | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
CFE 2 B | SB DEL CFE 2 | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
CFE 2 1/4 DI B | CFE 2 1/4 DI SB | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
CFE 2 1/2 B | SB DEL CFE 2 1/2 | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
CFE 2 3/4 DI B | CFE 2 3/4 DI SB | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
CFE 3 B | SB DEL CFE 3 | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CFE 3 1/4 DI B | CFE 3 1/4 DI SB | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CFE 3 1/2 B | SB DEL CFE 3 1/2 | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
CFE 4 B | SB DEL CFE 4 | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
Dissigillato | Sigillato | CEE. | LUB. DIMENSIONE ADATTANTESI (F) | Recom. La pressione serra (libbre.) | Valutazione del carico di base | |
Max. Static Capacity (libbre.) | Max. Dyn. Capacità (libbre.) | |||||
CFE 1/2 N.B.: | SB DEL CFE 1/2 N | .010 | - | 15 | 720 | 620 |
CFE 1/2 B | SB DEL CFE 1/2 | .010 | - | 15 | 790 | 680 |
CFE 9/16 B | SB DEL CFE 9/16 | .010 | - | 15 | 790 | 680 |
CFE 5/8 B | SB DEL CFE 5/8 | .015 | - | 35 | 1215 | 955 |
CFE 11/16 B | SB DEL CFE 11/16 | .015 | - | 35 | 1215 | 955 |
CFE 3/4 B | SB DEL CFE 3/4 | .015 | 3/16 | 95 | 2065 | 1660 |
CFE 7/8 B | SB DEL CFE 7/8 | .015 | 3/16 | 95 | 2065 | 1660 |
CFE 1 B | SB DEL CFE 1 | .030 | 3/16 | 250 | 3060 | 2225 |
CFE 1 1/8 DI B | CFE 1 1/8 DI SB | .030 | 3/16 | 250 | 3060 | 2225 |
CFE 1 1/4 DI B | CFE 1 1/4 DI SB | .030 | 3/16 | 350 | 4250 | 3930 |
CFE 1 3/8 DI B | CFE 1 3/8 DI SB | .030 | 3/16 | 350 | 4250 | 3930 |
CFE 1 1/2 B | SB DEL CFE 1 1/2 | .030 | 3/16 | 650 | 5640 | 4840 |
CFE 1 5/8 DI B | CFE 1 5/8 DI SB | .030 | 3/16 | 650 | 5640 | 4840 |
CFE 1 3/4 DI B | CFE 1 3/4 DI SB | .030 | 3/16 | 1250 | 7920 | 6385 |
CFE 1 7/8 DI B | CFE 1 7/8 DI SB | .030 | 3/16 | 1250 | 7920 | 6385 |
CFE 2 B | SB DEL CFE 2 | .030 | 3/16 | 1500 | 10570 | 8090 |
CFE 2 1/4 DI B | CFE 2 1/4 DI SB | .030 | 3/16 | 1500 | 10570 | 8090 |
CFE 2 1/2 B | SB DEL CFE 2 1/2 | .030 | 3/16 | 2250 | 16450 | 11720 |
CFE 2 3/4 DI B | CFE 2 3/4 DI SB | .030 | 3/16 | 2250 | 16450 | 11720 |
CFE 3 B | SB DEL CFE 3 | .060 | 1/4 | 3450 | 24910 | 15720 |
CFE 3 1/4 DI B | CFE 3 1/4 DI SB | .060 | 1/4 | 3450 | 24910 | 15720 |
CFE 3 1/2 B | SB DEL CFE 3 1/2 | .060 | 1/4 | 4200 | 31625 | 22800 |
CFE 4 B | SB DEL CFE 4 | .060 | 1/4 | 5000 | 44770 | 29985 |
Caratteristiche:
Singoli rulli dell'ago del complemento completo di fila:
Il diametro, la lunghezza ed il numero del rullo dell'ago sono stati ottimizzati per fornire alta una valutazione del carico statico e di dinamica, contenuta all'interno dello standard industriale che sopporta le dimensioni della busta.
Diametro esterno cilindrico (OD):
Il OD cilindrico può migliorare la prestazione in determinate applicazioni quale la capacità di pista migliore massimizzando l'area di contatto con la pista.
Perno eccentrico:
L'opzione eccentrica del perno fornisce i mezzi di regolazione della posizione radiale del cuscinetto che può migliorare la ripartizione del carico delle combinazioni sopportanti in-linea. Aiuti di ripartizione del carico del seguicamma ridurre i costi di operazione riducendo i guasti prematuri dovuto i cuscinetti sovraccaricati, il bisogno fornire e delle tolleranze precise di posizione del foro di montaggio capacità di allineare nuovamente sopportare dovuto seguire usura. La boccola eccentrica è misura di stampa sul perno e non indurito permettere il perno o la vite di arresto per la chiusura permanente.
