Dettagli:
|
| Nome: | Tipo seguicamma del perno | Materiale: | Acciaio di qualità per cuscinetti ad alta lega |
|---|---|---|---|
| Sfortuna/scanalatura: | Tipo del perno della scanalatura del cacciavite | Finitura superficia: | Rivestimento nero dell'ossido |
| Gamma di dimensioni: | Serie di pollice (O.D. In Inches) | O.D. Configuration: | Tipo del perno coronato fuori del diametro |
| Elementi rotolanti: | Rullo dell'ago - Complemento completo | Tipo del perno: | Perno standard |
| Tipo di sigillo: | Standard/su misura | Rilubrificabile: | Sì |
| Evidenziare: | Seguace incoronato dell'albero a camme,supporto del perno del seguace dell'albero a camme,il cuscinetto del seguace del rullo ha sigillato |
||

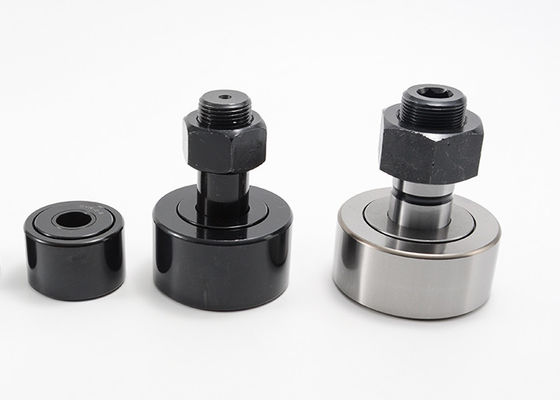

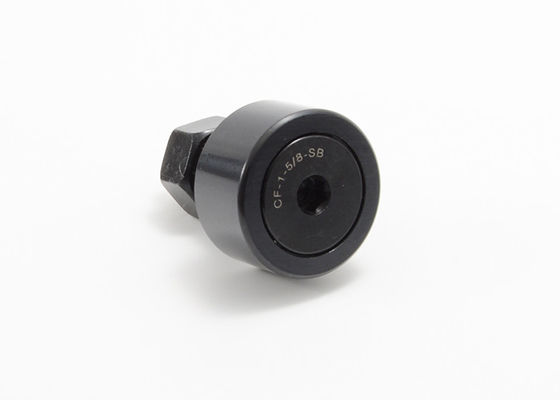

La scanalatura incoronata del cacciavite del supporto del perno del seguicamma di pollice ha sigillato CCF 1/2 la N S
I seguicamma di pollice di MOUETTE sono cuscinetti di ago del complemento completo caratterizzano sopportare trattato l'ossido nero d'acciaio, disponibile in due stili di montaggio di base per uso nelle applicazioni di moto lineare o di automazione meccanica. Le nostre caratteristiche di base ciascuno contribuiscono alla prestazione migliore, mentre gli aiuti di opzione della guarnizione per impedire il contatto metallo con metallo all'interno del cuscinetto mentre forniscono una barriera per l'entrata dell'agente inquinante e per permettere lo scarico della morchia in eccesso o durante il relubrication. Oltre all'opzione della guarnizione questi cuscinetti sono a disposizione con parecchie scelte e combinazioni dimensionali per fornire una soluzione specifica per l'applicazione.
MOUETTE progetta e fabbrica una linea completa di seguicamma per le applicazioni industriali, compreso le macchine utensili, i robot industriali, la produzione delle componenti elettroniche, le attrezzature di automazione delle attività d'ufficio e gli ambienti duri che richiedono la resistenza della corrosione aumentata. I seguicamma ed i rulli della pista forniscono le soluzioni antifrizioni per la traduzione della rotazione a moto lineare o sostenere qualsiasi parte radiale o combinazione pura ha spinto i carichi secondo i tipi di elementi di rotolamento.
I seguicamma di acciaio inossidabile hanno inteso gli ambienti duri che richiedono la resistenza della corrosione aumentata. Scelta eccellente per uso all'aperto o per le applicazioni quali le facilità di produzione alimentare che richiedono la frequenti lavata e pulizia. wer, seguicamma del fabbro e seguicamma del nsk.
Capacità su ordinazione:
· Materiale di riempimento del grasso della fabbrica specificato cliente
· Il montaggio del grasso ha installato
· Modifiche di lunghezza del filo o del perno
· Variazioni o tolleranze del diametro del rullo
· L'abitudine ha costruito per richiedere le progettazioni
Specifiche coronate della scanalatura del cacciavite del supporto del perno del seguicamma di pollice:
| Dissigillato | Sigillato | Diametro del rullo (RD) | Larghezza del rullo (w) | Diametro del perno (deviazione standard) | Lunghezza del perno (SL) | Lunghezza di Min. Thread (TL) | THR'DS fine. |
| CCF 1/2 N | CCF 1/2 N S | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CCF 1/2 | CCF 1/2 S | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 9/16 | CCF 9/16 S | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 5/8 N | CCF 5/8 N S | .625 | .406 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 5/8 | CCF 5/8 S | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 11/16 | CCF 11/16 S | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 3/4 | CCF 3/4 S | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 7/8 | CCF 7/8 S | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 1 | CCF 1 S | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/8 | CCF 1 1/8 DI S | 1,125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/4 | CCF 1 1/4 DI S | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 3/8 | CCF 1 3/8 DI S | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 1/2 | CCF 1 1/2 S | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 5/8 | CCF 1 5/8 DI S | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 3/4 | CCF 1 3/4 DI S | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 1 7/8 | CCF 1 7/8 DI S | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 2 | CCF 2 S | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/4 | CCF 2 1/4 DI S | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/2 | CCF 2 1/2 S | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 2 3/4 | CCF 2 3/4 DI S | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 3 | CCF 3 S | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/4 | CCF 3 1/4 DI S | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/2 | CCF 3 1/2 S | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCF 4 | CCF 4 S | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| - | CCF 5 S | 5,000 | 2,750 | 2,000 | 5 1/16 | 2 9/16 | 2-12 |
| - | CCF 6 S | 6,000 | 3,250 | 2,500 | 6 | 3 | 2 1/2-12 |
| - | CCF 7 S | 7,000 | 3,750 | 3,000 | 7 11/16 | 4 1/8 | 3-12 |
| - | CCF 8 S | 8,000 | 4,250 | 3,250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
| - | CCF 9 S | 9,000 | 4,750 | 3,750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
| - | CCF 10 S | 10,000 | 5,250 | 4,250 | 10 | 4 3/4 | 3 1/2-4 |
| Dissigillato | Sigillato | Foro di olio | LUB. DIMENSIONE ADATTANTESI (F) | Recom. La pressione serra (libbre.) | Valutazione del carico di base | ||
| Centro del foro (HC) | Diametro del foro (HD) | Max. Static Capacity (libbre.) | Max. Dyn. Capacità (libbre.) | ||||
| CCF 1/2 N | CCF 1/2 N S | - | - | 1/8 | 15 | 720 | 620 |
| CCF 1/2 | CCF 1/2 S | - | - | 1/8 | 15 | 790 | 680 |
| CCF 9/16 | CCF 9/16 S | - | - | 1/8 | 15 | 790 | 680 |
| CCF 5/8 N | CCF 5/8 N S | - | - | 1/8 | 35 | 1085 | 930 |
| CCF 5/8 | CCF 5/8 S | - | - | 1/8 | 35 | 1215 | 955 |
| CCF 11/16 | CCF 11/16 S | - | - | 1/8 | 35 | 1215 | 955 |
| CCF 3/4 | CCF 3/4 S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 7/8 | CCF 7/8 S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 1 | CCF 1 S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/8 | CCF 1 1/8 DI S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/4 | CCF 1 1/4 DI S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 3/8 | CCF 1 3/8 DI S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 1/2 | CCF 1 1/2 S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 5/8 | CCF 1 5/8 DI S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 3/4 | CCF 1 3/4 DI S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 1 7/8 | CCF 1 7/8 DI S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 2 | CCF 2 S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/4 | CCF 2 1/4 DI S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/2 | CCF 2 1/2 S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 2 3/4 | CCF 2 3/4 DI S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 3 | CCF 3 S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/4 | CCF 3 1/4 DI S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/2 | CCF 3 1/2 S | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CCF 4 | CCF 4 S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| - | CCF 5 S | 7/8 | 3/16 | 1/4" NPT | 5000 | 67950 | 46575 |
| - | CCF 6 S | 1 | 3/16 | 1/4" NPT | 5000 | 80450 | 60000 |
| - | CCF 7 S | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 106930 | 75380 |
| - | CCF 8 S | - | - | 1/4" NPT | 5000 | 144100 | 92200 |
| - | CCF 9 S | - | - | 1/4" NPT | 5000 | 183430 | 113260 |
| - | CCF 10 S | - | - | 1/4" NPT | 5000 | 215565 | 131545 |
