Dettagli:
|
| Nome: | Foro coronato della sfortuna del seguicamma del perno di pollice | Materiale: | Sopportare d'acciaio (l'acciaio inossidabile è disponibile) |
|---|---|---|---|
| Caratteristica di montaggio: | Foro della sfortuna | Finitura superficia: | Rivestimento nero dell'ossido |
| Gamma di dimensioni: | Serie pollici | O.D. Configuration:: | Diametro esterno coronato |
| Elementi rotolanti: | Rulli ad aghi a pieno riempimento | Regolazione: | Nessuno |
| Tipo di sigillo: | Sealed/No sigillati sono disponibili | Relubricatable:: | Sì |
| Evidenziare: | seguicamma resistenti incoronati,seguicamma resistenti del foro della sfortuna,seguicamma sigillato del rullo |
||

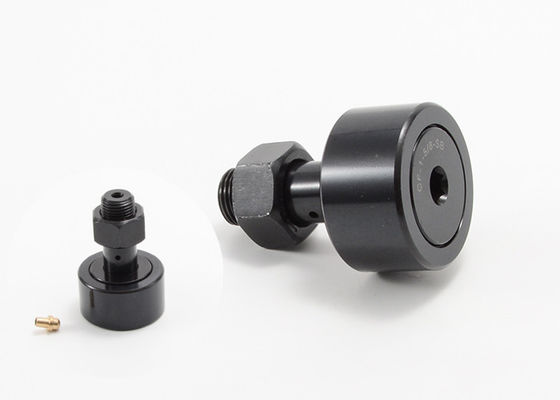

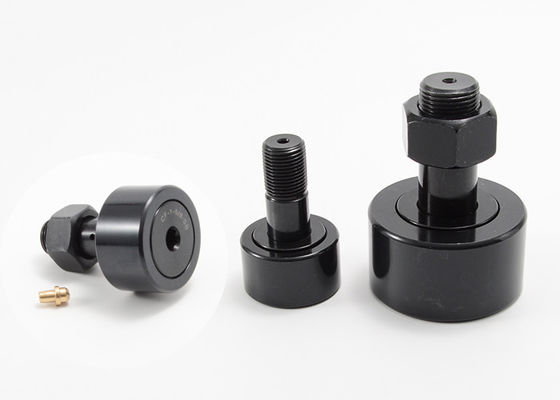

Il foro coronato della sfortuna del perno del seguicamma di pollice ha sigillato l'acciaio del cuscinetto dello SB di CCF 1/2 N
Ha progettato per massimizzare il moto preferito con costruzione rigida e coerente. I seguicamma caratterizzano un profilo semplice e basso di attrito trasformare il moto rotatorio in moto lineare con i requisiti bassi di lubrificazione.
MOUETTE progetta e fabbrica una linea completa di seguicamma per le applicazioni industriali, compreso le macchine utensili, i robot industriali, la produzione delle componenti elettroniche, le attrezzature di automazione delle attività d'ufficio e gli ambienti duri che richiedono la resistenza della corrosione aumentata. I seguicamma ed i rulli della pista forniscono le soluzioni antifrizioni per la traduzione della rotazione a moto lineare o sostenere qualsiasi parte radiale o combinazione pura ha spinto i carichi secondo i tipi di elementi di rotolamento.
I seguicamma di acciaio inossidabile hanno inteso gli ambienti duri che richiedono la resistenza della corrosione aumentata. Scelta eccellente per uso all'aperto o per le applicazioni quali le facilità di produzione alimentare che richiedono la frequenti lavata e pulizia. Mouette offre più tavole di scambio, quali i cuscinetti del seguicamma del mcgill, il seguicamma di iko, il seguicamma dello skf, il seguicamma di ina, il seguicamma del rbc, i seguicamma del fabbro ed il seguicamma del nsk.
Specifiche coronate del foro della sfortuna del perno del seguicamma di pollice:
| Dissigillato | Sigillato | Diametro del rullo (RD) | Larghezza del rullo (w) | Diametro del perno (deviazione standard) | Lunghezza del perno (SL) | Lunghezza di Min. Thread (TL) | THR'DS fine. |
| CCF 1/2 N.B.: | SB DI CCF 1/2 N | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CCF 1/2 B | SB DI CCF 1/2 | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 9/16 B | SB DI CCF 9/16 | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 5/8 N.B.: | SB DI CCF 5/8 N | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| CCF 5/8 B | SB DI CCF 5/8 | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 11/16 B | SB DI CCF 11/16 | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 3/4 B | SB DI CCF 3/4 | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 7/8 B | SB DI CCF 7/8 | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 1 B | SB DI CCF 1 | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/8 DI B | CCF 1 1/8 DI SB | 1,125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/4 DI B | CCF 1 1/4 DI SB | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 3/8 DI B | CCF 1 3/8 DI SB | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 1/2 B | SB DI CCF 1 1/2 | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 5/8 DI B | CCF 1 5/8 DI SB | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 3/4 DI B | CCF 1 3/4 DI SB | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 1 7/8 DI B | CCF 1 7/8 DI SB | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 2 B | SB DI CCF 2 | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/4 DI B | CCF 2 1/4 DI SB | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/2 B | SB DI CCF 2 1/2 | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 2 3/4 DI B | CCF 2 3/4 DI SB | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 3 B | SB DI CCF 3 | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/4 DI B | CCF 3 1/4 DI SB | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/2 B | SB DI CCF 3 1/2 | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCF 4 B | SB DI CCF 4 | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| - | SB DI CCF 5 | 5,000 | 2,750 | 2,000 | 5 1/16 | 2 9/16 | 2-12 |
| - | SB DI CCF 6 | 6,000 | 3,250 | 2,500 | 6 | 3 | 2 1/2-12 |
| - | SB DI CCF 7 | 7,000 | 3,750 | 3,000 | 7 11/16 | 4 1/8 | 3-12 |
| - | SB DI CCF 8 | 8,000 | 4,250 | 3,250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
| - | SB DI CCF 9 | 9,000 | 4,750 | 3,750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
| - | SB DI CCF 10 | 10,000 | 5,250 | 4,250 | 10 | 4 3/4 | 3 1/2-4 |
| Dissigillato | Sigillato | Foro di olio | LUB. DIMENSIONE ADATTANTESI (F) | Recom. La pressione serra (libbre.) | Valutazione del carico di base | ||
| Centro del foro (HC) | Diametro del foro (HD) | Max. Static Capacity (libbre.) | Max. Dyn. Capacità (libbre.) | ||||
| CCF 1/2 N.B.: | SB DI CCF 1/2 N | - | - | - | 15 | 720 | 620 |
| CCF 1/2 B | SB DI CCF 1/2 | - | - | - | 15 | 790 | 680 |
| CCF 9/16 B | SB DI CCF 9/16 | - | - | - | 15 | 790 | 680 |
| CCF 5/8 N.B.: | SB DI CCF 5/8 N | - | - | - | 35 | 1085 | 930 |
| CCF 5/8 B | SB DI CCF 5/8 | - | - | - | 35 | 1215 | 955 |
| CCF 11/16 B | SB DI CCF 11/16 | - | - | - | 35 | 1215 | 955 |
| CCF 3/4 B | SB DI CCF 3/4 | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 7/8 B | SB DI CCF 7/8 | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 1 B | SB DI CCF 1 | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/8 DI B | CCF 1 1/8 DI SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/4 DI B | CCF 1 1/4 DI SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 3/8 DI B | CCF 1 3/8 DI SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 1/2 B | SB DI CCF 1 1/2 | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 5/8 DI B | CCF 1 5/8 DI SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 3/4 DI B | CCF 1 3/4 DI SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 1 7/8 DI B | CCF 1 7/8 DI SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 2 B | SB DI CCF 2 | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/4 DI B | CCF 2 1/4 DI SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/2 B | SB DI CCF 2 1/2 | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 2 3/4 DI B | CCF 2 3/4 DI SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 3 B | SB DI CCF 3 | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/4 DI B | CCF 3 1/4 DI SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/2 B | SB DI CCF 3 1/2 | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CCF 4 B | SB DI CCF 4 | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| - | SB DI CCF 5 | 7/8 | 3/16 | 1/4" NPT | 5000 | 67950 | 46575 |
| - | SB DI CCF 6 | 1 | 3/16 | 1/4" NPT | 5000 | 80450 | 60000 |
| - | SB DI CCF 7 | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 106930 | 75380 |
| - | SB DI CCF 8 | - | - | 1/4" NPT | 5000 | 144100 | 92200 |
| - | SB DI CCF 9 | - | - | 1/4" NPT | 5000 | 183430 | 113260 |
| - | SB DI CCF 10 | - | - | 1/4" NPT | 5000 | 215565 | 131545 |
