Dettagli:
|
Nome: | Perno del seguicamma incoronato di pollice con il foro imbussolante eccentrico della sfortuna | Materiale: | Acciaio di qualità per cuscinetti ad alta lega |
---|---|---|---|
Finitura superficia: | Rivestimento nero dell'ossido | Sistema di misurazione: | Pollice |
Caratteristica di montaggio: | Foro della sfortuna | Tipo di costruzione di base: | Perno incoronato fuori del diametro |
Elementi rotolanti: | Rullo dell'ago - Complemento completo | Regolazione: | Boccola eccentrica |
Tipo di sigillo: | Standard/su misura | Posizione del foro di lubrificazione: | Lato del perno |
Evidenziare: | imbussolare il seguicamma eccentrico,seguicamma eccentrico incoronato,camma del foro della sfortuna e seguicamma |

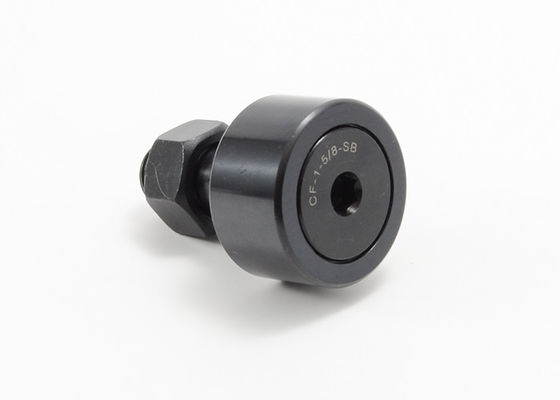

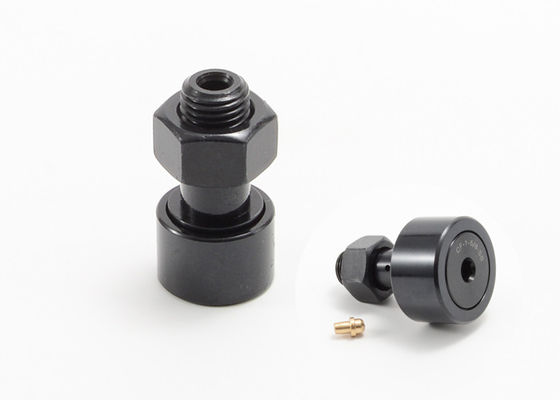

Il seguicamma incoronato di pollice fissa lo SB imbussolante eccentrico CCFE 1 del foro CCFE 3/4 della sfortuna 3/4 di SB
MOUETTE progetta e fabbrica una linea completa di seguicamma per le applicazioni industriali, compreso le macchine utensili, i robot industriali, la produzione delle componenti elettroniche, le attrezzature di automazione delle attività d'ufficio e gli ambienti duri che richiedono la resistenza della corrosione aumentata. I seguicamma ed i rulli della pista forniscono le soluzioni antifrizioni per la traduzione della rotazione a moto lineare o sostenere qualsiasi parte radiale o combinazione pura ha spinto i carichi secondo i tipi di elementi di rotolamento.
I seguicamma di acciaio inossidabile hanno inteso gli ambienti duri che richiedono la resistenza della corrosione aumentata. Scelta eccellente per uso all'aperto o per le applicazioni quali le facilità di produzione alimentare che richiedono la frequenti lavata e pulizia. Mouette offre più tavole di scambio, quali i cuscinetti del seguicamma del mcgill, il seguicamma di iko, il seguicamma dello skf, il seguicamma di ina, il seguicamma del rbc, i seguicamma del fabbro ed il seguicamma del nsk.
Le serie coronate di pollice fissano il tipo il seguicamma con le specifiche eccentriche del foro della sfortuna e della boccola:
Dissigillato | Sigillato | Diametro del rullo (RD) | Larghezza del rullo (w) | Lunghezza di Bush dell'eccentrico (G) |
Diametro di Bush dell'eccentrico. (Il BD) |
Lunghezza del perno (SL) | Lunghezza di Min. Thread (TL) | THR'DS fine. |
CCFE 1/2 N.B.: | SB DI CCFE 1/2 N | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
CCFE 1/2 B | SB DI CCFE 1/2 | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
CCFE 9/16 B | SB DI CCFE 9/16 | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
CCFE 5/8 B | SB DI CCFE 5/8 | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
CCFE 11/16 B | SB DI CCFE 11/16 | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
CCFE 3/4 B | SB DI CCFE 3/4 | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
CCFE 7/8 B | SB DI CCFE 7/8 | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
CCFE 1 B | SB DI CCFE 1 | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
CCFE 1 1/8 DI B | CCFE 1 1/8 DI SB | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
CCFE 1 1/4 DI B | CCFE 1 1/4 DI SB | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
CCFE 1 3/8 DI B | CCFE 1 3/8 DI SB | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
CCFE 1 1/2 B | SB DI CCFE 1 1/2 | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
CCFE 1 5/8 DI B | CCFE 1 5/8 DI SB | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
CCFE 1 3/4 DI B | CCFE 1 3/4 DI SB | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
CCFE 1 7/8 DI B | CCFE 1 7/8 DI SB | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
CCFE 2 B | SB DI CCFE 2 | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
CCFE 2 1/4 DI B | CCFE 2 1/4 DI SB | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
CCFE 2 1/2 B | SB DI CCFE 2 1/2 | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
CCFE 2 3/4 DI B | CCFE 2 3/4 DI SB | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
CCFE 3 B | SB DI CCFE 3 | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CCFE 3 1/4 DI B | CCFE 3 1/4 DI SB | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CCFE 3 1/2 B | SB DI CCFE 3 1/2 | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
CCFE 4 B | SB DI CCFE 4 | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
Dissigillato | Sigillato | CEE. | LUB. DIMENSIONE ADATTANTESI (F) | Recom. La pressione serra (libbre.) | Valutazione del carico di base | |
Max. Static Capacity (libbre.) | Max. Dyn. Capacità (libbre.) | |||||
CCFE 1/2 N.B.: | SB DI CCFE 1/2 N | .010 | - | 15 | 720 | 620 |
CCFE 1/2 B | SB DI CCFE 1/2 | .010 | - | 15 | 790 | 680 |
CCFE 9/16 B | SB DI CCFE 9/16 | .010 | - | 15 | 790 | 680 |
CCFE 5/8 B | SB DI CCFE 5/8 | .015 | - | 35 | 1215 | 955 |
CCFE 11/16 B | SB DI CCFE 11/16 | .015 | - | 35 | 1215 | 955 |
CCFE 3/4 B | SB DI CCFE 3/4 | .015 | 3/16 | 95 | 2065 | 1660 |
CCFE 7/8 B | SB DI CCFE 7/8 | .015 | 3/16 | 95 | 2065 | 1660 |
CCFE 1 B | SB DI CCFE 1 | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE 1 1/8 DI B | CCFE 1 1/8 DI SB | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE 1 1/4 DI B | CCFE 1 1/4 DI SB | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE 1 3/8 DI B | CCFE 1 3/8 DI SB | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE 1 1/2 B | SB DI CCFE 1 1/2 | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE 1 5/8 DI B | CCFE 1 5/8 DI SB | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE 1 3/4 DI B | CCFE 1 3/4 DI SB | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE 1 7/8 DI B | CCFE 1 7/8 DI SB | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE 2 B | SB DI CCFE 2 | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE 2 1/4 DI B | CCFE 2 1/4 DI SB | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE 2 1/2 B | SB DI CCFE 2 1/2 | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE 2 3/4 DI B | CCFE 2 3/4 DI SB | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE 3 B | SB DI CCFE 3 | .060 | 1/4 | 3450 | 24910 | 15720 |
CCFE 3 1/4 DI B | CCFE 3 1/4 DI SB | .060 | 1/4 | 3450 | 24910 | 15720 |
CCFE 3 1/2 B | SB DI CCFE 3 1/2 | .060 | 1/4 | 4200 | 31625 | 22800 |
CCFE 4 B | SB DI CCFE 4 | .060 | 1/4 | 5000 | 44770 | 29985 |
