Dettagli:
|
| Nome: | Foro cilindrico della sfortuna del seguicamma di pollice del perno pesante | Materiale: | Alto-lega che sopporta l'acciaio di qualità (l'acciaio inossidabile è personalizzato) |
|---|---|---|---|
| Metodo di montaggio: | Foro della sfortuna | Gamma di dimensioni: | Pollice |
| Configurazione della O D: | Diametro esterno cilindrico | Elementi rotolanti: | Rullo dell'ago - Complemento completo |
| Tipo: | Perno pesante | Posizione del foro di lubrificazione: | Lato del perno |
| Tipo di sigillo: | Sia sigillato che dissigillato sia disponibile | Finitura superficia: | Rivestimento nero dell'ossido |
| Evidenziare: | tipo nero seguicamma del perno,tipo seguicamma del perno dell'ossido,seguicamma che sopporta il foro della sfortuna |
||

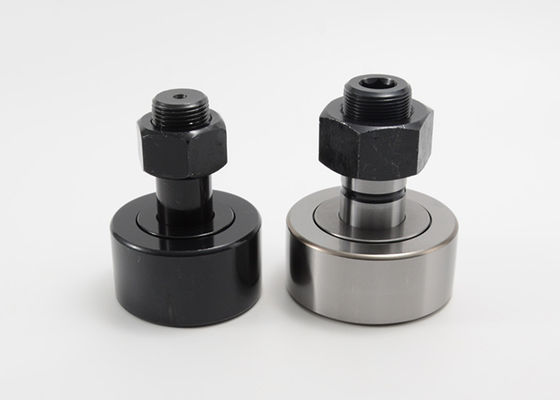

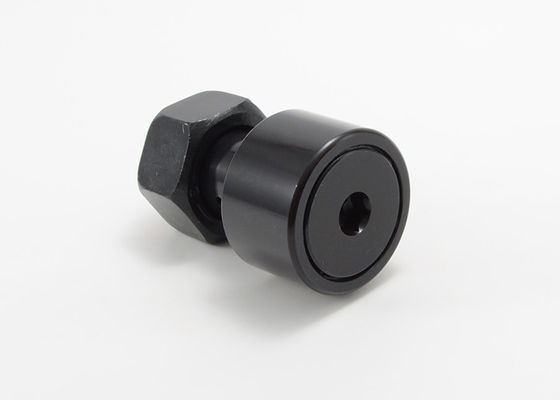

Foro cilindrico CFH 1 della sfortuna del perno del seguicamma di pollice del perno pesante 3/4 di B CFH 1 3/4 di SB
MOUETTE progetta e fabbrica una linea completa di seguicamma per le applicazioni industriali, compreso le macchine utensili, i robot industriali, la produzione delle componenti elettroniche, le attrezzature di automazione delle attività d'ufficio e gli ambienti duri che richiedono la resistenza della corrosione aumentata. I seguicamma ed i rulli della pista forniscono le soluzioni antifrizioni per la traduzione della rotazione a moto lineare o sostenere qualsiasi parte radiale o combinazione pura ha spinto i carichi secondo i tipi di elementi di rotolamento.
Caratteristica:
Seguicamma cilindrico di serie di pollice del perno pesante con le specifiche del foro della sfortuna:
| Dissigillato | Sigillato | Diametro del rullo (RD) | Larghezza del rullo (w) | Diametro del perno (deviazione standard) | Lunghezza del perno (SL) | Lunghezza di Min. Thread (TL) | THR'DS fine. |
| CFH 1/2 B | SB DI CFH 1/2 | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 9/16 B | SB DI CFH 9/16 | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 5/8 B | SB DI CFH 5/8 | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 11/16 B | SB DI CFH 11/16 | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 3/4 B | SB DI CFH 3/4 | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 7/8 B | SB DI CFH 7/8 | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 1 B | SB DI CFH 1 | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 DI B | CFH 1 1/8 DI SB | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 DI B | CFH 1 1/4 DI SB | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 DI B | CFH 1 3/8 DI SB | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 B | SB DI CFH 1 1/2 | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 DI B | CFH 1 5/8 DI SB | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 DI B | CFH 1 3/4 DI SB | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 DI B | CFH 1 7/8 DI SB | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 B | SB DI CFH 2 | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 DI B | CFH 2 1/4 DI SB | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 B | SB DI CFH 2 1/2 | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 DI B | CFH 2 3/4 DI SB | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 B | SB DI CFH 3 | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 DI B | CFH 3 1/4 DI SB | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2 B | SB DI CFH 3 1/2 | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 B | SB DI CFH 4 | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
| Dissigillato | Sigillato | Foro di olio | LUB. DIMENSIONE ADATTANTESI (F) | Recom. La pressione serra (libbre.) | Valutazione del carico di base | ||
| Centro del foro (HC) | Diametro del foro (HD) | Max. Static Capacity (libbre.) | Max. Dyn. Capacità (libbre.) | ||||
| CFH 1/2 B | SB DI CFH 1/2 | - | - | - | 35 | 1580 | 680 |
| CFH 9/16 B | SB DI CFH 9/16 | - | - | - | 35 | 1580 | 680 |
| CFH 5/8 B | SB DI CFH 5/8 | - | - | - | 90 | 2480 | 955 |
| CFH 11/16 B | SB DI CFH 11/16 | - | - | - | 90 | 2480 | 955 |
| CFH 3/4 B | SB DI CFH 3/4 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 B | SB DI CFH 7/8 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1 B | SB DI CFH 1 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 DI B | CFH 1 1/8 DI SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 DI B | CFH 1 1/4 DI SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 DI B | CFH 1 3/8 DI SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2 B | SB DI CFH 1 1/2 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 DI B | CFH 1 5/8 DI SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 DI B | CFH 1 3/4 DI SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 DI B | CFH 1 7/8 DI SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 B | SB DI CFH 2 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 DI B | CFH 2 1/4 DI SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/2 B | SB DI CFH 2 1/2 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 DI B | CFH 2 3/4 DI SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 B | SB DI CFH 3 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 DI B | CFH 3 1/4 DI SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 B | SB DI CFH 3 1/2 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 B | SB DI CFH 4 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
