Dettagli:
|
| Nome: | Cuscinetto a rulli cilindrico del complemento completo | Materiale del cuscinetto: | Lega indurita che sopporta 100Cr6 d'acciaio, GCr15, AISI 52100 |
|---|---|---|---|
| Pollici - Metrico: | Metrico | Profilo del foro: | Diritto (foro cilindrico) |
| Numero di file di rulli: | Singola fila | Separabile: | no |
| Fermo o gabbia: | Nessuna gabbia, complemento completo | Sigillatura: | Nessuna guarnizione, si apre |
| Liquidazione interna: | C0-Medio | Precisione: | Precisione standard o su misura |
| Evidenziare: | Cuscinetti a rulli cilindrici del complemento completo di NJG2318VH,Cuscinetti a rulli cilindrici del complemento completo di NCF3024V,singolo cuscinetto di fila gcr15 |
||

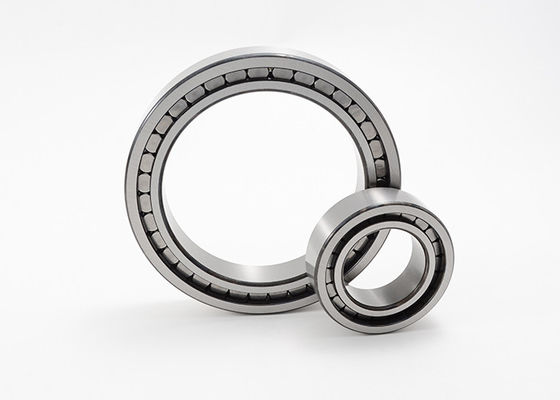

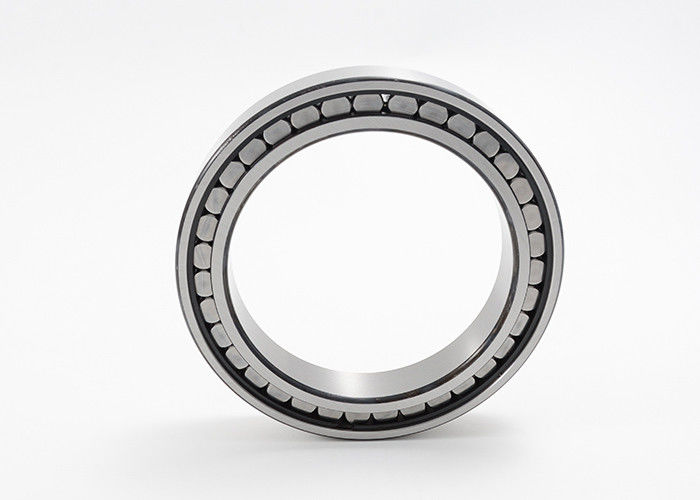

Fila NJG2318VH NCF3024V del cuscinetto a rulli cilindrico del complemento completo singola
cuscinetto a rulli cilindrico del interamente complemento di Unico fila con progettazione di NJG, progettazione del NCF
Un cuscinetto a rulli cilindrici del interamente complemento di unico fila ha un anello esterno ed interno solido e un numero alto dei rulli cilindrici. Questi rulli sono guidati fra le costole degli anelli. Poiché non c'è gabbia, il numero massimo dei rotoli può essere usato. Di conseguenza, questi cuscinetti possono sostenere i carichi radiali molto alti. Tuttavia, la velocità massima è più bassa della velocità dei cuscinetti a rulli cilindrici con le gabbie.
i cuscinetti a rulli cilindrici del interamente complemento di Unico fila possono anche sostenere le forze assiali in una direzione. Sono usati come cuscinetti di sostegno. I cuscinetti di sostegno permettono lo spostamento assiale dell'asse riguardante l'alloggio in una direzione. L'asse è posizionata lungo un asse nell'altra direzione.
Singola progettazione cilindrica del cuscinetto a rulli NJG del complemento completo di fila, specifiche di progettazione del NCF:
| Sopportare codice | Dimensioni | Massachussets | Valutazione del carico di base | Limitazione | |||||||
| velocità | |||||||||||
| d | D | B | rsmin | d1 | D1 | Ew, Fw | Cr | Cuore | |||
| millimetro | chilogrammo | KN | RPM | ||||||||
| NJG2317VH | 85 | 180 | 60 | 3 | 118 | 149 | 107 | 7,4 | 480 | 600 | 1800 |
| NJG2318VH | 90 | 190 | 64 | 3 | 117,5 | 152 | 105,26 | 8,75 | 520 | 655 | 1800 |
| NJG2320VH | 100 | 215 | 73 | 3 | 136 | 176 | 122,82 | 13 | 655 | 830 | 1600 |
| NJG2322VH | 110 | 240 | 80 | 3 | 151 | 198 | 134,3 | 17,5 | 830 | 1060 | 1400 |
| NCF2924V | 120 | 165 | 27 | 1,5 | 136 | 149 | 154,3 | 1,73 | 172 | 290 | 2200 |
| NCF3024V | 120 | 180 | 46 | 2 | 139 | 160 | 167,6 | 3,8 | 290 | 430 | 1600 |
| NJG2324VH | 120 | 260 | 86 | 3 | 164,5 | 212,5 | 147,4 | 22,4 | 950 | 1220 | 1200 |
| NCF2926V | 130 | 180 | 30 | 1,5 | 147 | 161 | 167,1 | 2,36 | 204 | 360 | 1600 |
| NCF3026V | 130 | 200 | 52 | 1,5 | 149 | 175 | 183 | 5,8 | 413 | 620 | 1500 |
| NJG2326VH | 130 | 280 | 93 | 4 | 175 | 226 | 157,9 | 28,1 | 1100 | 1430 | 1000 |
| NCF2928V | 140 | 190 | 30 | 1,5 | 158 | 173 | 180 | 2,48 | 212 | 380 | 1500 |
| NCF3028V | 140 | 210 | 53 | 1,5 | 163 | 189 | 197 | 6,05 | 440 | 680 | 1300 |
| NJG2328VH | 140 | 300 | 102 | 4 | 187 | 241 | 168,45 | 35,5 | 1250 | 1630 | 1300 |
| NCF2930C | 150 | 210 | 36 | 2 | 169 | 189 | 196,4 | 3,92 | 290 | 500 | 1300 |
| NCF3030V | 150 | 225 | 56 | 2 | 170 | 198 | 206,8 | 7,35 | 455 | 710 | 1200 |
| NJG2330VH | 150 | 320 | 108 | 4 | 202 | 261 | 182,5 | 42,5 | 1500 | 2000 | 900 |
| NCF2932V | 160 | 220 | 36 | 2 | 180 | 200 | 205 | 4,3 | 300 | 540 | 1200 |
| NCF3032V | 160 | 240 | 60 | 1,1 | 185 | 215 | 224,8 | 9,1 | 520 | 800 | 1100 |
| NCF2934V | 170 | 230 | 36 | 2 | 191 | 210,5 | 215,5 | 4,3 | 310 | 570 | 1100 |
| NCF3034V | 170 | 260 | 67 | 1,1 | 198 | 232 | 242,9 | 12,5 | 670 | 1060 | 1000 |
| NJG2334VH | 170 | 360 | 120 | 4 | 225 | 294 | 203,55 | 59,5 | 1760 | 2400 | 800 |
| NCF2936V | 180 | 250 | 42 | 2 | 203 | 223 | 231,5 | 6,2 | 390 | 695 | 1000 |
| NCF3036V | 180 | 280 | 74 | 2,1 | 212 | 248 | 260,2 | 16,5 | 780 | 1250 | 900 |
| NCF2938V | 190 | 260 | 42 | 2 | 212 | 236 | 243,5 | 6,5 | 405 | 735 | 950 |
| NCF3038V | 190 | 290 | 75 | 2,1 | 222 | 258 | 269,8 | 17 | 800 | 1290 | 850 |
| NJG2338VH | 190 | 400 | 132 | 5 | 250 | 320 | 224,43 | 80,3 | 2080 | 2900 | 700 |
| NCF2940V | 200 | 280 | 48 | 2,1 | 226,5 | 253 | 2621,4 | 9,1 | 490 | 915 | 850 |
| NCF3040V | 200 | 310 | 82 | 2,1 | 237 | 275 | 287,8 | 21,5 | 915 | 1530 | 800 |
| NJG2340VH | 200 | 420 | 138 | 5 | 266 | 342 | 238,65 | 92 | 2320 | 3250 | 670 |
