Dettagli:
|
| Nome: | Singoli cuscinetti a rulli cilindrici del complemento completo di fila | Sopportare tipo: | Progettazione del NCF |
|---|---|---|---|
| Foro: | Foro cilindrico | Tipo della gabbia: | Complemento completo, nessuna gabbia |
| Gioco interno radiale: | CN o su misura | Sigillamento: | Apra |
| Precisione: | RBEC 1 | ISO P0 | Caratteristica: | Singola fila |
| Altre caratteristiche: | Complemento completo | 2 Rib Inner Ring | 1 Rib Outer Ring con l'anello di conservazione | Flange: | flange integrali sugli anelli interni ed esterni |
| Evidenziare: | Cuscinetto a rulli di precisione di NCF2952V,Cuscinetto a rulli di precisione di NCF2960V,singoli cuscinetti a rulli del complemento completo di fila |
||

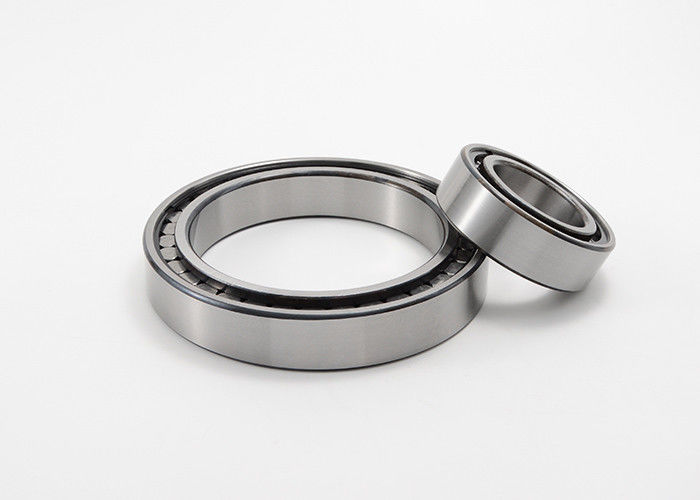

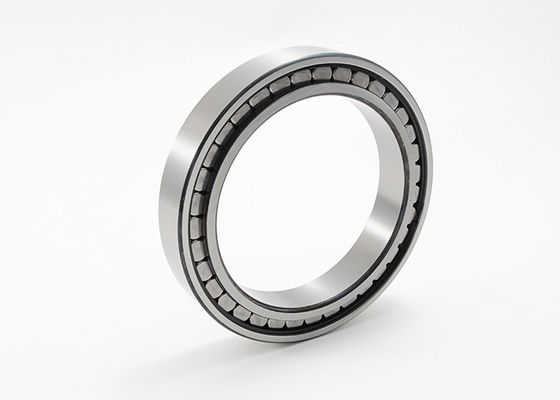

Singoli cuscinetti a rulli cilindrici del complemento completo di fila
Singoli cuscinetti a rulli cilindrici del complemento completo di fila, progettazione del NCF
I singoli cuscinetti a rulli cilindrici del complemento completo di fila sono destinati per accomodare i carichi radiali molto alti congiuntamente alle velocità moderate. I cuscinetti incorporano un numero massimo dei rulli poichè non sono forniti di una gabbia. Avere due flange integrali sull'anello interno e su una flangia sull'anello esterno, cuscinetti di progettazione del NCF può accomodare lo spostamento assiale in una direzione. Un anello di conservazione sull'anello esterno tiene insieme il cuscinetto. L'anello di conservazione non dovrebbe essere caricato lungo un asse durante il funzionamento.
Caratteristiche:
I singoli cuscinetti a rulli cilindrici del complemento completo di fila sono comunemente usati in applicazioni dove gli alti carichi radiali sono presenti, quali nei cambi industriali, attrezzatura per l'edilizia e macchinario minerario. Sono inoltre adatti ad applicazioni con le velocità basse o i moti d'oscillazione.
Un vantaggio dei cuscinetti del complemento completo è la loro capacità di resistere ai carichi di impatto e di scossa dovuto la loro capacità di carico aumentata. Tuttavia, possono presentare le limitazioni in termini di velocità di funzionamento dovuto l'attrito aumentato fra i rulli.
È importante notare che l'assenza di gabbia in cuscinetti del complemento completo può provocare la guida e l'allineamento riduttori dei rulli, che possono colpire la stabilità globale del cuscinetto.
I singoli cuscinetti a rulli cilindrici del complemento completo di fila offrono il più alta capacità di carico confrontata ai cuscinetti a rulli cilindrici standard, rendente li adatti ad applicazioni resistenti dove i carichi radiali sono predominanti.
Singoli dettagli cilindrici di serie del NCF dei cuscinetti a rulli del complemento completo di fila:
| Sopportare codice | Dimensioni | Massachussets | Valutazione del carico di base | Limitazione | |||||||
| velocità | |||||||||||
| d | D | B | rsmin | d1 | D1 | Ew, Fw | Cr | Cuore | |||
| millimetro | chilogrammo | KN | RPM | ||||||||
| NCF2944V | 220 | 300 | 48 | 2,1 | 247 | 274 | 282,5 | 9,9 | 520 | 1000 | 800 |
| NCF3044V | 220 | 340 | 90 | 3 | 255 | 298 | 312 | 29,5 | 1080 | 1800 | 800 |
| NJG2344VH | 220 | 460 | 145 | 5 | 295 | 383 | 266,7 | 111 | 2650 | 3800 | 600 |
| NCF2948V | 240 | 320 | 48 | 2,1 | 267 | 294 | 303 | 10,6 | 540 | 1080 | 700 |
| NCF3048V | 240 | 360 | 92 | 3 | 278 | 321 | 335 | 32 | 1140 | 1960 | 800 |
| NCF2952V | 260 | 360 | 60 | 2,1 | 294 | 321 | 333,7 | 18,5 | 750 | 1430 | 670 |
| NCF3052V | 260 | 400 | 104 | 4 | 304 | 358 | 376,1 | 46,5 | 1560 | 2600 | 600 |
| NCF2956V | 280 | 380 | 60 | 2,1 | 314 | 347,5 | 359,1 | 19,7 | 880 | 1730 | 600 |
| NCF3056V | 280 | 420 | 106 | 4 | 319 | 373 | 391 | 50 | 1630 | 2750 | 560 |
| NCF2960V | 300 | 420 | 72 | 3 | 341,5 | 375 | 390,5 | 31,2 | 1120 | 2200 | 560 |
| NCF3060V | 300 | 460 | 118 | 4 | 355 | 413 | 433 | 69 | 1900 | 3250 | 600 |
| NCF2964V | 320 | 440 | 72 | 3 | 359 | 401 | 411 | 32,9 | 1160 | 2360 | 530 |
| NCF3064V | 320 | 480 | 121 | 4 | 368 | 434 | 449 | 74,5 | 1980 | 3450 | 560 |
| NCF2968V | 340 | 460 | 72 | 3 | 378,5 | 421 | 431 | 35 | 1200 | 2500 | 500 |
| NCF3068V | 340 | 520 | 133 | 5 | 395 | 468 | 485 | 100 | 2380 | 4150 | 530 |
| NCF2972V | 360 | 480 | 72 | 3 | 404 | 436,5 | 451,5 | 36,5 | 1220 | 2600 | 480 |
| NCF2976V | 380 | 520 | 82 | 4 | 427,5 | 473,5 | 488 | 52,6 | 1460 | 3100 | 450 |
| NCF2980V | 400 | 540 | 82 | 4 | 449 | 499 | 511 | 54,5 | 1500 | 3250 | 450 |
| NCF2984V | 420 | 560 | 82 | 4 | 462 | 512 | 524 | 57 | 1530 | 3400 | 430 |
| NCF2988V | 440 | 600 | 95 | 4 | 502 | 545 | 565,5 | 80,5 | 2000 | 4400 | 400 |
