Dettagli:
|
| Nome: | Cuscinetti a rulli cilindrici a una fila | Tipo di alesaggio: | Foro Cilindrico |
|---|---|---|---|
| Tipo di gabbia: | Gabbia in acciaio / Gabbia in ottone lavorato / Gabbia in plastica stampata realizzata in PA66 | Materiale del cuscinetto: | 100Cr6, GCr15, AISI 52100 |
| Sistema di misura: | Serie metriche | Numero delle file di rotolamento dell'elemento: | 1 (design a fila singola) |
| Precisione: | Precisione standard | Altre caratteristiche: | Fila singola, cuscinetto libero, 0 nervature sull'anello esterno, 2 nervature sull'anello interno |
| Evidenziare: | Cuscinetto a rulli di precisione di N310E,Cuscinetto a rulli di precisione di N320E,rullo cilindrico non che individua |
||

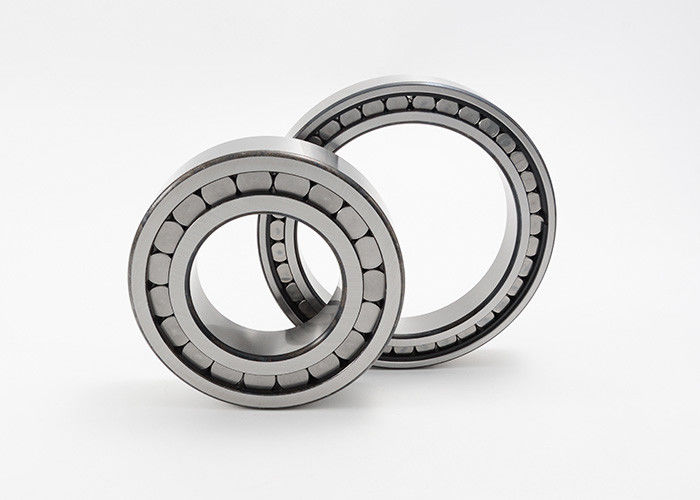

Singola fila del cuscinetto a rulli cilindrico con l'anello esterno smontabile N310E N320E
Cuscinetto a rulli cilindrico, con la gabbia, singola fila, non individuante cuscinetto, costole 0 sull'anello esterno, costola 2 sull'anello interno, tipo N3
Un cuscinetto a rulli cilindrico di unico fila consiste di un anello interno ed esterno solido con i rulli cilindrici in una gabbia. Questa gabbia impedisce il contatto fra i rulli del cilindro, così questo tipo sopportante può sostenere le più alte velocità che i cuscinetti a rulli del cilindro del interamente complemento. Inoltre, i cuscinetti a rulli cilindrici di unico fila con le gabbie sono molto rigidi e possono prendere le forze radiali elevate. Come gli anelli interni ed esterni di questi cuscinetti possono essere smontati facilmente, sono molto facili da installare.
Le applicazioni dei cuscinetti a rulli cilindrici di unico fila includono i cambi, il macchinario agricolo, le pompe, i compressori ed i motori elettrici.
Singola fila del cuscinetto a rulli cilindrico con i dettagli esterni smontabili di serie dell'anello N3:
| Sopportare codice | Dimensioni | Massachussets | Valutazioni del carico di base | Velocità di limitazione | |||||||
| d | D | B | rsmin | d1 | D1 | Fw, Ew | dinamica | statico | |||
| Cr | Cuore | ||||||||||
| millimetro | chilogrammo | KN | RPM | ||||||||
| N303E | 17 | 47 | 14 | 1 | 27,7 | — | 40,2 | 0,124 | 25,5 | 21,2 | 16000 |
| N304E | 20 | 52 | 15 | 1,1 | 31,2 | — | 45,5 | 0,16 | 31,5 | 27 | 14000 |
| N305E | 25 | 62 | 17 | 1,1 | 38,1 | — | 54 | 0,242 | 41,5 | 37,5 | 12000 |
| N306E | 30 | 72 | 19 | 1,1 | 45 | — | 62,5 | 0,366 | 51 | 48 | 10000 |
| N307E | 35 | 80 | 21 | 1,5 | 51 | — | 70,2 | 0,486 | 64 | 63 | 9000 |
| N308E | 40 | 90 | 23 | 1,5 | 57,5 | — | 80 | 0,656 | 81,5 | 78 | 7500 |
| N309E | 45 | 100 | 25 | 1,5 | 64,4 | — | 88,5 | 0,891 | 98 | 100 | 6700 |
| N310E | 50 | 110 | 27 | 2 | 71,2 | — | 97 | 1,16 | 110 | 114 | 6300 |
| N311E | 55 | 120 | 29 | 2 | 77,5 | — | 106,5 | 1,48 | 134 | 140 | 5600 |
| N312E | 60 | 130 | 31 | 2,1 | 84,3 | — | 115 | 1,84 | 150 | 156 | 5000 |
| N313E | 65 | 140 | 33 | 2,1 | 90,5 | — | 124,5 | 2,28 | 180 | 190 | 4800 |
| N314E | 70 | 150 | 35 | 2,1 | 97,3 | — | 133 | 2,79 | 204 | 220 | 4500 |
| N315E | 75 | 160 | 37 | 2,1 | 104 | — | 143 | 3,34 | 240 | 265 | 4000 |
| N317E | 85 | 180 | 41 | 3 | 117 | — | 160 | 5,3 | 290 | 325 | 5600 |
| N318E | 90 | 190 | 43 | 3 | 124 | — | 169,5 | 6,19 | 315 | 345 | 5300 |
| N319E | 95 | 200 | 45 | 3 | 132 | — | 177,5 | 7,04 | 335 | 380 | 5300 |
| N320E | 100 | 215 | 47 | 3 | 139 | — | 191,5 | 8,75 | 380 | 425 | 5000 |
| N321E | 105 | 225 | 49 | 2,1 | 145 | — | 201 | 8,65 | 480 | 500 | 3800 |
| N322E | 110 | 240 | 50 | 3 | 155 | — | 211 | 11,7 | 440 | 510 | 4800 |
| N324E | 120 | 260 | 55 | 3 | 168 | — | 230 | 15,1 | 520 | 600 | 4500 |
| N326E | 130 | 280 | 58 | 4 | 181 | — | 247 | 18,4 | 610 | 720 | 4300 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14,6 | 500 | 670 | 4300 |
| N334E | 170 | 360 | 72 | 4 | 236 | — | 318 | 37,9 | 965 | 1220 | 3000 |
