Dettagli:
|
| Nome: | Cuscinetti a rulli cilindrici a una fila | Profilo del foro: | Dritto |
|---|---|---|---|
| Materiale della gabbia: | Gabbia in acciaio / Gabbia in plastica stampata / Gabbia in ottone lavorato | Materiale del cuscinetto: | Acciaio per cuscinetti 100Cr6, GCr15, AISI 52100 |
| Numero di file di rulli: | Singola fila | Classe di precisione: | RBEC 1 / ISO P0 |
| Separabile: | Anello interno - Un lato | Altre caratteristiche: | Alta capacità | 1 anello interno a coste | Anello esterno a 2 nervature | Gabbia sull'anello esterno |
| Evidenziare: | Cuscinetto a rulli di precisione di NJ2207E,la singola fila ha sigillato i cuscinetti a rulli cilindrici,foro diritto sigillato dei cuscinetti a rulli cilindrici |
||

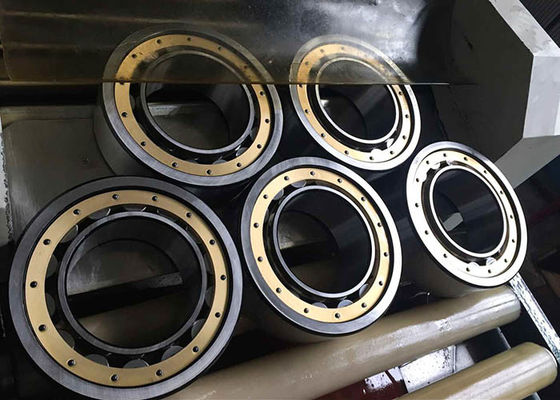

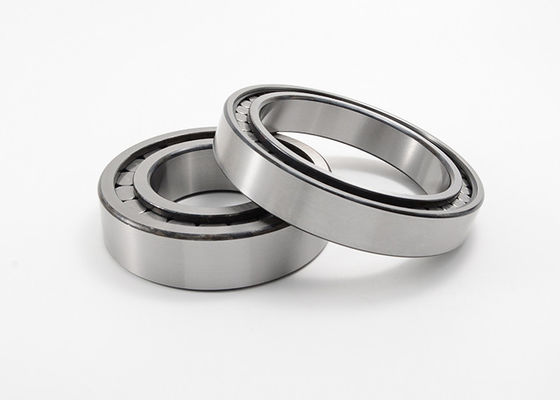

Anello interno smontabile NJ2207E del cuscinetto a rulli del singolo foro diritto cilindrico di fila
cuscinetto a rulli cilindrico di Unico fila con progettazione di NJ
Gabbia d'acciaio, gabbia d'ottone lavorata o gabbia modellata di plastica PA66 Matetrial; RBEC 1 | ISO P0; Singola fila; Anello interno - un separabile laterale; Nessun anello improvviso; Relubricatable; Spazio interno di C0-Medium; Fermo
Un cuscinetto cilindrico di unico fila con la progettazione di NJ, consiste di un anello interno ed esterno solido con i rulli cilindrici in una gabbia. L'anello esterno ha due costole rigide, mentre l'anello interno ha una costola rigida. Di conseguenza, i cuscinetti di NJ possono sostenere le forze radiali come pure le forze assiali in una singola direzione. Questo tipo sopportante è usato come cuscinetto di sostegno. I cuscinetti di sostegno permettono lo spostamento assiale dell'asse riguardante l'alloggio in una direzione. L'asse è posizionata lungo un asse nell'altra direzione. I cuscinetti di NJ possono anche essere usati come posizionamento dei cuscinetti combinandoli con gli anelli di angolo di HJ (disponibili esclusivamente). Posizionando i cuscinetti sono usati per individuare lungo un asse un'asse in entrambe le direzioni.
Caratteristiche principali:
Foro diritto Ring Specifications interno smontabile del singolo cuscinetto a rulli cilindrico completo di fila:
| Sopportare codice | Dimensioni | Massachussets | Valutazioni del carico di base | Velocità di limitazione | |||||||
| d | D | B | rsmin | d1 | D1 | Fw, Ew | dinamica | statico | |||
| Cr | Cuore | ||||||||||
| millimetro | chilogrammo | KN | RPM | ||||||||
| NJ2203E | 17 | 40 | 16 | 0,6 | — | 32,4 | 22,1 | 0,053 | 24 | 22 | 18000 |
| NJ2204E | 20 | 47 | 18 | 1 | — | 38,8 | 26,5 | 0,15 | 32,5 | 31 | 16000 |
| NJ2205E | 25 | 52 | 18 | 1 | — | 43,8 | 31,5 | 0,169 | 34,5 | 34,5 | 15000 |
| NJ2206E | 30 | 62 | 20 | 1 | — | 52,5 | 37,5 | 0,261 | 49 | 50 | 12000 |
| NJ2207E | 35 | 72 | 23 | 1,1 | — | 60,7 | 44 | 0,416 | 42 | 65,5 | 10000 |
| NJ2208E | 40 | 80 | 23 | 1,1 | — | 67,9 | 49,5 | 0,504 | 71 | 75 | 9000 |
| NJ2209E | 45 | 85 | 23 | 1,1 | — | 73 | 54,5 | 0,544 | 73,5 | 81,5 | 8500 |
| NJ2210E | 50 | 90 | 23 | 1,1 | — | 78 | 59,5 | 0,586 | 78 | 88 | 8000 |
| NJ2211E | 55 | 100 | 25 | 1,5 | — | 86,3 | 66 | 0,812 | 98 | 118 | 7000 |
| NJ2212E | 60 | 110 | 28 | 1,5 | — | 95,7 | 72 | 1,1 | 129 | 153 | 6300 |
| NJ2213E | 65 | 120 | 31 | 1,5 | — | 104 | 78,5 | 1,46 | 150 | 183 | 5600 |
| NJ2214E | 70 | 125 | 31 | 1,5 | — | 109 | 83,5 | 1,55 | 156 | 196 | 5300 |
| NJ2215E | 75 | 130 | 31 | 1,5 | — | 114 | 88,5 | 1,64 | 163 | 208 | 5300 |
| NJ2216E | 80 | 140 | 33 | 2 | — | 123 | 95,3 | 2,05 | 186 | 245 | 4800 |
| NJ2217E | 85 | 150 | 36 | 2 | — | 131 | 100,5 | 2,55 | 215 | 275 | 4500 |
| NJ2218E | 90 | 160 | 40 | 2 | — | 140 | 107 | 3,23 | 240 | 315 | 4300 |
| NJ2219E | 95 | 170 | 43 | 2,1 | — | 149 | 112,5 | 3,98 | 285 | 375 | 3800 |
| NJ2220E | 100 | 180 | 46 | 2,1 | — | 157 | 119 | 4,85 | 335 | 440 | 3800 |
| NJ2222E | 110 | 200 | 53 | 2,1 | — | 174 | 132,5 | 6,89 | 380 | 520 | 3400 |
| NJ2224E | 120 | 215 | 58 | 2,1 | — | 188 | 143,5 | 8,54 | 450 | 610 | 3200 |
| NJ2226E | 130 | 230 | 64 | 3 | — | 202 | 153,5 | 10,6 | 530 | 735 | 3000 |
| NJ2228E | 140 | 250 | 68 | 3 | — | 217 | 169 | 14,7 | 570 | 830 | 4500 |
| NJ2230E | 150 | 270 | 73 | 3 | — | 234 | 182 | 18,7 | 655 | 980 | 4300 |
| NJ2232E | 160 | 290 | 80 | 3 | — | 252 | 193 | 23,5 | 800 | 1180 | 3800 |
| NJ2234E | 170 | 310 | 86 | 4 | — | 270 | 205 | 35,7 | 950 | 1400 | 3200 |
| NJ2236E | 180 | 320 | 86 | 4 | — | 280 | 215 | 30,9 | 1000 | 1500 | 3200 |
| NJ2248EX | 240 | 440 | 120 | 4 | — | 365 | 295 | 82,8 | 1830 | 2800 | 2400 |
| NJ2252E | 260 | 480 | 130 | 5 | — | 397 | 320 | 112 | 2160 | 3350 | 2200 |
