Dettagli:
|
| Nome: | Cuscinetti a rulli cilindrici | Sopportare tipo: | Progettazione NJ |
|---|---|---|---|
| Materiale: | 52100 Chrome Acciaio per cuscinetti o equivalente | Tipo di alesaggio: | Foro dritto |
| Separazione dell'anello: | Anello esterno separabile | Flange: | 2 sull'anello esterno, 1 sull'anello interno |
| Liquidazione interna: | C0 | Tipo di chiusura: | Apra |
| Numero delle file di rotolamento dell'elemento: | progettazione di Unico fila | Classe di tolleranza: | Normale/su misura |
| Evidenziare: | semi che individuano sopportare alesato diritto,NJ2310E sopportante alesato diritto,singola fila del cuscinetto a rulli metrico |
||

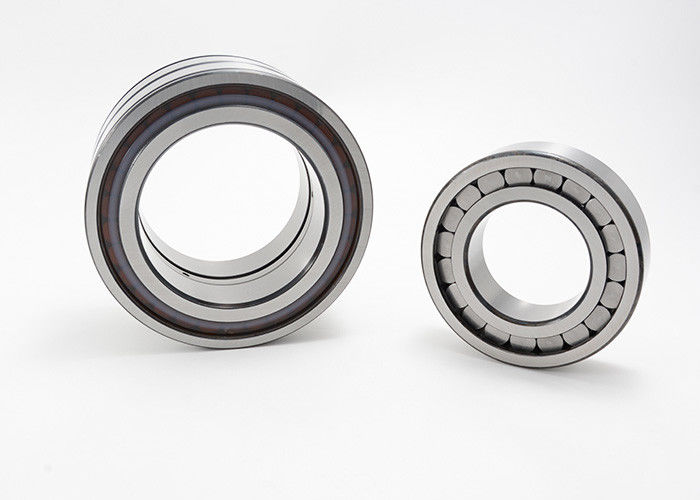

Singoli semi di fila del foro diritto cilindrico del cuscinetto a rulli che individuano sopportando NJ2310E
Cuscinetto a rulli cilindrico con la gabbia, singola fila, semi-individuante cuscinetto, 2 costole sull'anello esterno, 1 costola sull'anello interno, tipo NJ
Caratteristiche principali:
Foro diritto e semi del singolo cuscinetto a rulli cilindrico di fila che individuano sopportando le specifiche di serie di NJ:
| Sopportare codice | Dimensioni | Massachussets | Valutazioni del carico di base | Velocità di limitazione | |||||||
| d | D | B | rsmin | d1 | D1 | Fw, Ew | dinamica | statico | |||
| Cr | Cuore | ||||||||||
| millimetro | chilogrammo | KN | RPM | ||||||||
| NJ2304E | 20 | 52 | 21 | 1,1 | — | 42,4 | 27,5 | 0,219 | 41,5 | 39 | 14000 |
| NJ2305E | 25 | 62 | 24 | 1,1 | — | 50,7 | 34 | 0,356 | 57 | 56 | 12000 |
| NJ2306E | 30 | 72 | 27 | 1,1 | — | 58,9 | 40,5 | 0,54 | 73,5 | 75 | 10000 |
| NJ2307E | 35 | 80 | 31 | 1,5 | — | 66,3 | 46,2 | 0,736 | 91,5 | 98 | 9000 |
| NJ2308E | 40 | 90 | 33 | 1,5 | — | 75,6 | 52 | 0,978 | 112 | 120 | 7500 |
| NJ2309E | 45 | 100 | 36 | 1,5 | — | 83,5 | 58,5 | 1,33 | 137 | 153 | 6700 |
| NJ2310E | 50 | 110 | 40 | 2 | — | 91,2 | 65 | 1,77 | 163 | 186 | 6300 |
| NJ2311E | 55 | 120 | 43 | 2 | — | 101 | 70,5 | 2,27 | 200 | 228 | 5600 |
| NJ2312E | 60 | 130 | 46 | 2,1 | — | 110 | 77 | 2,83 | 224 | 260 | 5000 |
| NJ2313E | 65 | 140 | 48 | 2,1 | — | 119 | 82,5 | 3,38 | 245 | 285 | 4800 |
| NJ2314E | 70 | 150 | 51 | 2,1 | — | 127 | 89 | 4,09 | 275 | 325 | 4500 |
| NJ2315E | 75 | 160 | 55 | 2,1 | — | 136 | 95 | 5,04 | 325 | 390 | 4000 |
| NJ2316E | 80 | 170 | 58 | 2,1 | — | 144 | 101 | 6 | 355 | 425 | 3800 |
| NJ2317E | 85 | 180 | 60 | 3 | — | 153 | 108 | 6,84 | 365 | 450 | 3600 |
| NJ2318E | 90 | 190 | 64 | 3 | — | 162 | 113,5 | 8,19 | 430 | 530 | 3400 |
| NJ2319E | 95 | 200 | 67 | 3 | — | 170 | 121,5 | 9,58 | 455 | 585 | 3400 |
| NJ2320E | 100 | 215 | 73 | 3 | — | 182 | 127,5 | 12,3 | 570 | 72 | 3200 |
| NJ2322E | 110 | 240 | 80 | 3 | — | 201 | 143 | 16,9 | 630 | 800 | 2800 |
| NJ2324E | 120 | 260 | 86 | 3 | — | 219 | 154 | 23,5 | 780 | 1020 | 4300 |
| NJ2326E | 130 | 280 | 93 | 4 | — | 236 | 167 | 29,2 | 915 | 1220 | 3800 |
| NJ2328E | 140 | 300 | 102 | 4 | — | 252 | 180 | 36,6 | 1020 | 1400 | 3600 |
| NJ2330E | 150 | 320 | 108 | 4 | — | 270 | 193 | 43,8 | 1160 | 1600 | 3200 |
| NJ2332E | 160 | 340 | 114 | 4 | — | 286 | 204 | 52,3 | 1320 | 1830 | 3000 |
| NJ2334E | 170 | 360 | 120 | 4 | — | 299 | 216 | 62,3 | 1500 | 2080 | 2800 |
| NJ2340EX | 200 | 420 | 138 | 5 | — | 350 | 247 | 97,2 | 2040 | 2900 | 2400 |
