Dettagli:
|
| nome: | Cuscinetti a rulli cilindrici a una fila | Profilo del foro: | Foro cilindrico |
|---|---|---|---|
| Profilo: | Completo di anello esterno e interno | Sigillamento: | Nessuna guarnizione |
| Sopportare materiale: | 52100 Acciaio cromato o equivalente | Materiale della gabbia: | Gabbia stampata in acciaio / plastica |
| Pollici - Metrico: | Serie metriche | Rilubrificabile: | SÌ |
| Elemento di rotolamento: | rullo cilindrico | Liquidazione interna: | C0-Medio |
| Evidenziare: | Cuscinetto a rulli di precisione di NUP2305E,cuscinetto a rulli dell'ago con l'anello interno smontabile,singolo cuscinetto a rulli dell'ago di fila con l'anello interno |
||

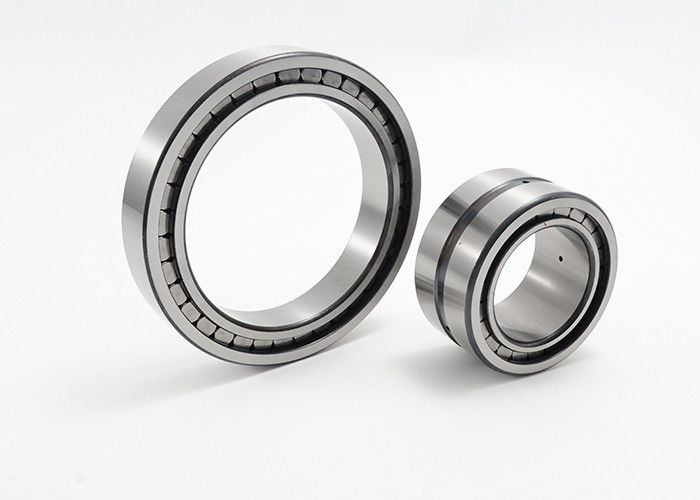

Anello interno smontabile NUP2305E del singolo di fila cuscinetto a rulli cilindrico di precisione
Cuscinetto a rulli cilindrico, singola fila, foro diritto, anello interno smontabile, capacità elevata in due pezzi e, spazio normale, metrico
Le serie NUP2300 sono cuscinetti a rulli cilindrici di unico fila con la gabbia. Il cuscinetto consiste di un anello interno ed esterno solido con i rulli cilindrici in una gabbia. Questa gabbia impedisce il contatto fra i rulli del cilindro, così questo tipo sopportante può sostenere le più alte velocità che i cuscinetti a rulli del cilindro del interamente complemento. Inoltre, i cuscinetti a rulli cilindrici di unico fila con le gabbie sono molto rigidi e possono prendere le forze radiali elevate. Come gli anelli interni ed esterni di questi cuscinetti possono essere smontati facilmente, sono molto facili da installare. Le applicazioni dei cuscinetti a rulli cilindrici di unico fila includono i cambi, il macchinario agricolo, le pompe, i compressori ed i motori elettrici.
Il NUP2305E è un cuscinetto cilindrico di unico fila con la progettazione di NUP. L'anello esterno ha due costole rigide, mentre l'anello interno ha una costola rigida ed una sciolta. Di conseguenza, questo cuscinetto può prendere le forze radiali come pure le forze assiali in entrambe le direzioni. I cuscinetti di NUP sono utilizzati come posizionamento dei cuscinetti. Posizionando i cuscinetti individui lungo un asse un'asse in entrambe le direzioni.
Caratteristiche principali:
Dettagli interni smontabili di serie dell'anello NUP del singolo cuscinetto a rulli cilindrico di fila:
| Sopportare codice | Dimensioni | Massachussets | Valutazioni del carico di base | Velocità di limitazione | ||||||
| d | D | B | rsmin | D1 | Fw, Ew | dinamica | statico | |||
| Cr | Cuore | |||||||||
| millimetro | chilogrammo | KN | RPM | |||||||
| NUP2304E | 20 | 52 | 21 | 1,1 | 42,4 | 27,5 | 0,224 | 41,5 | 39 | 14000 |
| NUP2305E | 25 | 62 | 24 | 1,1 | 50,7 | 34 | 0,363 | 57 | 56 | 12000 |
| NUP2306E | 30 | 72 | 27 | 1,1 | 58,9 | 40,5 | 0,551 | 73,5 | 75 | 10000 |
| NUP2307E | 35 | 80 | 31 | 1,5 | 66,3 | 46,2 | 0,751 | 91,5 | 98 | 9000 |
| NUP2308E | 40 | 90 | 33 | 1,5 | 75,6 | 52 | 0,999 | 112 | 120 | 7500 |
| NUP2309E | 45 | 100 | 36 | 1,5 | 83,5 | 58,5 | 1,36 | 137 | 153 | 6700 |
| NUP2310E | 50 | 110 | 40 | 2 | 91,2 | 65 | 1,82 | 163 | 186 | 6300 |
| NUP2311E | 55 | 120 | 43 | 2 | 101 | 70,5 | 2,31 | 200 | 228 | 5600 |
| NUP2312E | 60 | 130 | 46 | 2,1 | 110 | 77 | 2,88 | 224 | 260 | 5000 |
| NUP2313E | 65 | 140 | 48 | 2,1 | 119 | 82,5 | 3,45 | 245 | 285 | 4800 |
| NUP2314E | 70 | 150 | 51 | 2,1 | 127 | 89 | 4,18 | 275 | 325 | 4500 |
| NUP2315E | 75 | 160 | 55 | 2,1 | 136 | 95 | 5,14 | 325 | 390 | 4000 |
| NUP2316E | 80 | 170 | 58 | 2,1 | 144 | 101 | 6,11 | 355 | 425 | 3800 |
| NUP2317E | 85 | 180 | 60 | 3 | 153 | 108 | 6,99 | 365 | 450 | 3600 |
| NUP2318E | 90 | 190 | 64 | 3 | 162 | 113,5 | 8,35 | 430 | 530 | 3400 |
| NUP2319E | 95 | 200 | 67 | 3 | 170 | 121,5 | 455 | 585 | 3400 | |
| NUP2320E | 100 | 215 | 73 | 3 | 182 | 127,5 | 12,5 | 570 | 72 | 3200 |
| NUP2322E | 110 | 240 | 80 | 3 | 201 | 143 | 17,2 | 630 | 800 | 2800 |
| NUP2324E | 120 | 260 | 86 | 3 | 219 | 154 | 23,8 | 780 | 1020 | 4300 |
| NUP2326E | 130 | 280 | 93 | 4 | 236 | 167 | 29,7 | 915 | 1220 | 3800 |
| NUP2328E | 140 | 300 | 102 | 4 | 252 | 180 | 37,1 | 1020 | 1400 | 3600 |
| NUP2330E | 150 | 320 | 108 | 4 | 270 | 193 | 44,6 | 1160 | 1600 | 3200 |
